Demontarea
Mașini din prima și a doua etapă de producție
1. Dacă vehiculul dumneavoastră are oglinzi exterioare electrice, deconectați cablul de împământare de la baterie și apoi scoateți garnitura ușii (vezi capitolul 7). Deconectați conectorul de la comutatorul oglinzii.
2. Dacă vehiculul dumneavoastră este echipat cu oglinzi cu reglare manuală, deșurubați piulița care fixează mânerul de reglare.
3. Scoateți garnitura de colț triunghiulară, după ce mai întâi deșurubați șurubul de fixare.
4. Deșurubați cele trei șuruburi care fixează oglinda de ușă (vezi ilustrația).

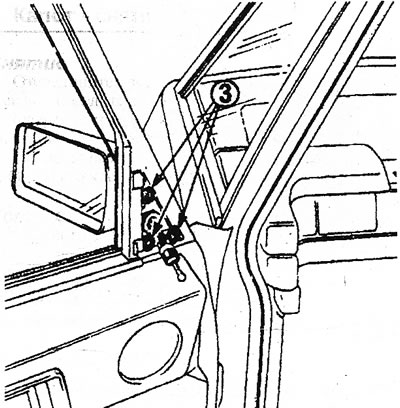

17.4 Suruburi (3) pentru fixarea oglinzii exterioare pe usa
5. Scoateți cu grijă oglinda din exteriorul mașinii;uneori, acest lucru nu este ușor de făcut, deoarece etanșantul va împiedica îndepărtarea.
6. Scoateți cuplajul de antrenare electrică și scoateți oglinda împreună cu firele.
7. Demontarea ulterioară a oglinzii nu este permisă. Se vinde doar ca set.
Mașini din etapa a 3-a de producție
8. Dacă vehiculul dumneavoastră are oglinzi exterioare electrice, deconectați cablul de împământare de la baterie..
9. Scoateți cu grijă grila difuzorului din colțul panoului de bord.
10. Scoateți cele patru șuruburi, deconectați firul și scoateți difuzorul principal.
11. Scoateți panoul lateral de lângă tabloul de bord deșuruband șurubul din față situat sub capacul din plastic (vezi ilustrația). Scoateți panoul lateral trăgându-l spre dvs.

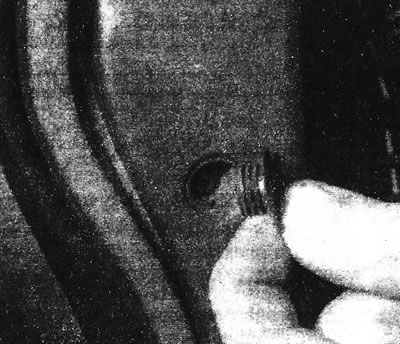

17.11 Șurub de fixare a panoului lateral frontal
12. Deconectați conectorul de la comutatorul oglinzii de alimentare de pe panoul lateral. Dacă oglinda are reglare manuală, scoateți mânerul de reglare, deșurubați piulița de montare și scoateți rola de reglare (vezi ilustratii).

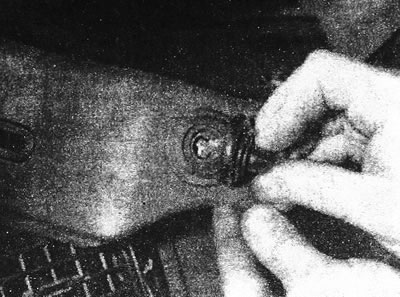

17.12a Scoateți mânerul de reglare,...

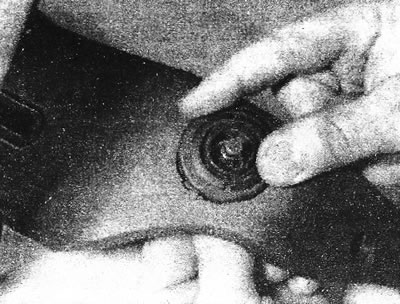

17.12b...deșurubați piulița de fixare...

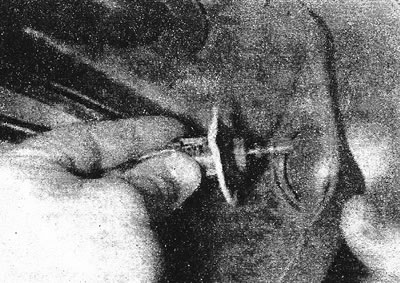

17.12s...și scoateți rola de reglare
13. Scoateți dopul și tubul de montare laterală.
14. Slăbiți șurubul de montare a oglinzii de lângă orificiul difuzorului de pe panoul frontal (vezi ilustrația).

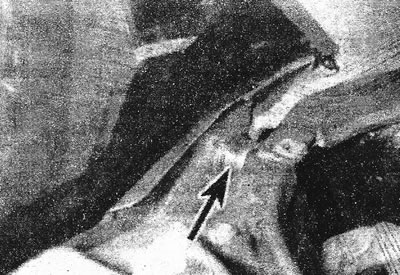

17.14 Deșurubați șurubul de fixare a oglinzii de lângă orificiul difuzorului de pe panoul frontal
15. Deschideți capota și deșurubați șurubul din fața ornamentului oglinzii (vezi ilustrația).

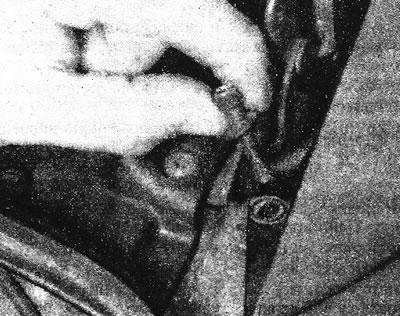

17.15 Deșurubați șurubul din partea din față a ornamentului oglinzii
16. Scoateți oglinda din priza ei trăgând firele electrice prin orificiul din corp (vezi ilustrația).

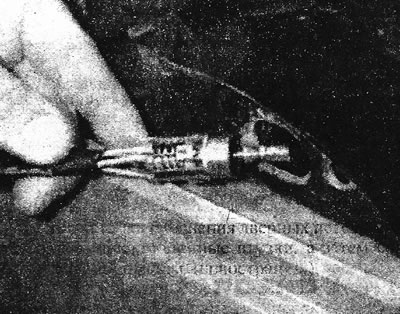

17.16 Trageți firele prin orificiul corpului
Instalare
17. Instalarea se efectuează în ordine inversă. În mașinile din prima și a doua etapă de producție, aplicați un strat de etanșant special pe ușă în zona de contact a oglinzii.
