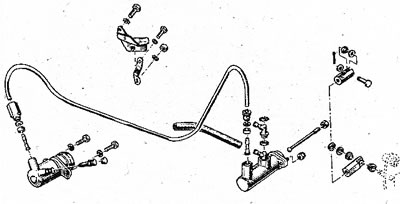

6.1 Komponente hidrauličke spojke za modele motora V6
2. Papučica spojke pokreće glavni cilindar, koji zauzvrat pokreće pomoćni cilindar kroz tlačni uređaj.
Glavni cilindar kvačila
3. Za pristup glavnom cilindru, uklonite desni prednji kotač.
4. Djelomično ispraznite spremnik tekućine pomoću gumene mjehurice ili otvorite jedan od otvora za odzračivanje čeljusti disk kočnice. Postavite crijevo na nazuvicu za odzračivanje (stavite drugi kraj crijeva u posudu), neka vaš pomoćnik pritisne papučicu kočnice i izvadi vijak dok je papučica pritisnuta do poda. Prije otpuštanja pedale ponovno zategnite vijak. U tom slučaju bit će moguće izbjeći ulazak zraka u hidraulički sustav.
5. Odvojite potisnu polugu od papučice spojke, uklonite oba vijka cilindra i povucite cilindar prema kotaču. Crijevo i spojevi mogu ostati spojeni na ovom mjestu, ali pazite da ne savijete metalne priključke. Ne zaboravite postaviti dva brtvena prstena na prirubnicu cilindra.
Upozorenje: Tekućina za kočnice je otrovna i nagrizat će boju ako dođe u dodir s njom.
6. Otpustite obujmicu crijeva i uklonite crijevo s priključka cilindra. Sakupite tekućinu koja curi. Odvijte maticu i uklonite tlačnu cijev. Dobro zatvorite krajeve crijeva i spojeve.
7. Izvršite instalaciju obrnutim redoslijedom. Prije postavljanja boce u pravilan položaj spojite crijevo.
8. Nakon instalacije, odzračite sustav i podesite razmak papučice kako je opisano u nastavku.
Zazor papučice kvačila (v6 motor)
9. Nakon ugradnje cilindra ili ako nema razmaka u gornjem dijelu papučice spojke, ugradite polugu za otpuštanje spojke spojenu na potisnik pomoćnog cilindra i pomaknite je (pogledajte ilustraciju). Hod treba biti 11 mm.

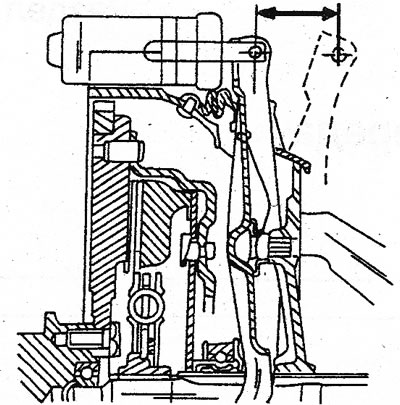

6.9 Slobodni hod poluge za otpuštanje kvačila mjeri se na dijelu između strelica
10. Zazor se postavlja podešavanjem duljine potisne šipke glavnog cilindra. Na kraju potisne šipke razmak bi trebao biti 0 - 1 mm (pogledajte ilustraciju). Ne može se izmjeriti, mora se osjetiti. Ako je zazor ispravan, radni hod poluge za otpuštanje kvačila bit će uspostavljen kao što je prikazano na slici 6.9.

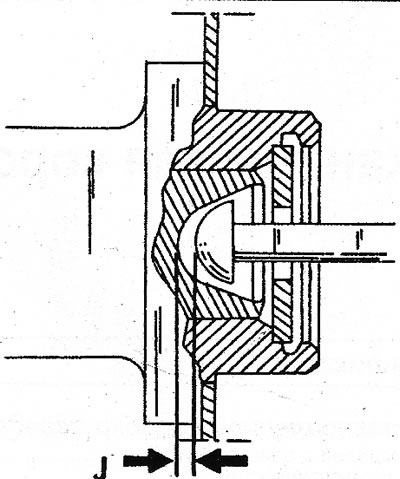

6.10 Razmak između strelica mora odgovarati vrijednosti navedenoj u tekstu; za provjeru uhvatite polugu prstima i pomaknite je.
Napomena: Nakon odzračivanja sustava kvačila, dodajte tekućinu u spremnik.
Pomoćni cilindar kvačila
11. Slika prikazuje cilindar u radnom položaju. Vidljiva su dva priključka prikladna za cilindar, tj. hidraulički vod (1) i crijevo za odzračivanje zraka (2).

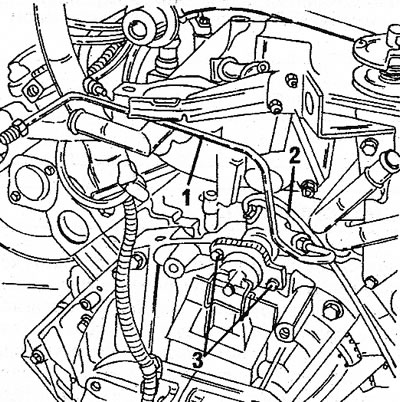

6.11 Pomoćni cilindar kvačila 1. Hidraulički cjevovod; 2. Zračni kanal; 3. Montažni vijci
Da biste uklonili cilindar, djelomično ispustite kočionu tekućinu (kao što je opisano za uklanjanje glavnog cilindra) i skinite oba priključka s pomoćnog cilindra.
Izvorna verzija na našem portalu: RenaultBook.ru
12. Uklonite vijke koji pričvršćuju cilindar na mjenjač i uklonite cilindar.
13. Izvršite instalaciju obrnutim redoslijedom. Na kraju, odzračite hidraulički sustav i provjerite zazor poluge za otpuštanje spojke. Ako je potrebno, ugradite potisnu polugu glavnog cilindra kao što je gore opisano.
