Mehanizam za otpuštanje kvačila — skidanje i ugradnja (Renault Espace I)

Otključni ležaj

1. Ležaj za otpuštanje može se ukloniti i postaviti tek nakon uklanjanja mjenjača. Da biste to učinili, uklonite vilicu za otpuštanje kvačila i uklonite ležaj (pogledajte ilustraciju).

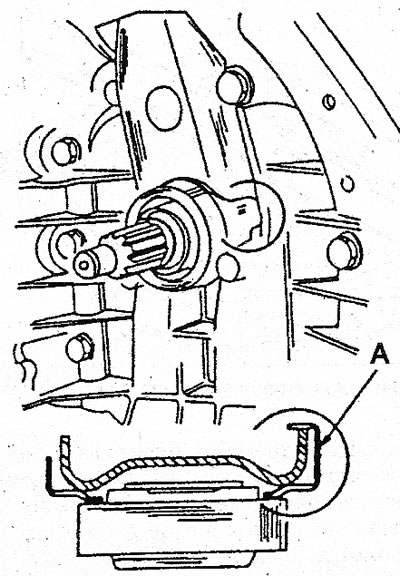

2. Nanesite malu količinu grafitne masti na čahuru vodilice ležaja za otpuštanje spojke i klinove vilice. Postavite ležaj na spojku i učvrstite stezaljku A na vilicu (vidi sliku 4.1).

Vilica za otpuštanje kvačila

3. Za zamjenu vilice za otpuštanje spojke, uklonite mjenjač. Prijenos 4-cilindričnog motora koristi klinove za zaključavanje za pričvršćivanje vilice za otpuštanje spojke na osovinu. Vilica za otpuštanje kvačila V6 mjenjača pričvršćena je trajno ugrađenim vijkom s kuglastom glavom.

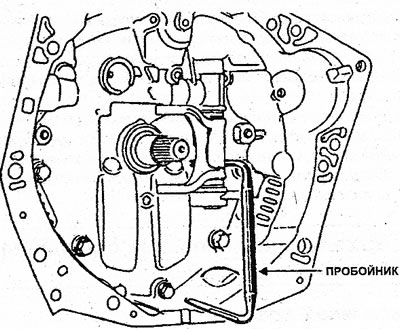

4. Prilikom uklanjanja vilice za otpuštanje spojke (4-cilindrični motor) izbijte oba zatika za zaključavanje. Nije to tako lako učiniti. Pomaknite vilicu što je više moguće i izbijte igle. U radionicama se u tu svrhu koristi ukošeni probijač (pogledajte ilustraciju). Možete koristiti sličan udarac. Zatim uklonite osovinu vilice za otpuštanje spojke iz mjenjača.





5. Kod ugradnje vratilo namazati grafitnom mašću i zajedno s gumenom brtvom ugurati u mjenjač.

6. Poravnajte rupe na vilici za otpuštanje i osovini vilice za otpuštanje i zabijte nove osigurače. Rupe za zatik za zaključavanje nalaze se u desnom kutu od osovine vilice za otpuštanje kvačila i suprotno.

7. Za uklanjanje vilice za otpuštanje spojke na mjenjaču na V6 motoru, mjenjač se također mora ukloniti. Uklonite gumeni prtljažnik i gurnite vilicu prema vanjskoj strani mjenjača kako biste je oslobodili od sferičnog sjedišta. Nanesite oznake za poravnanje i uklonite čep.

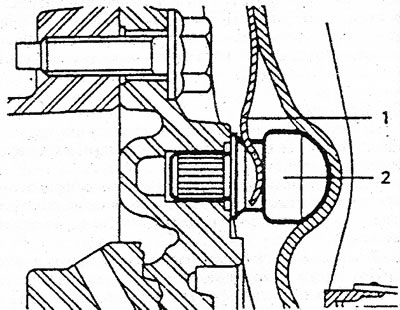

8. Podmažite vilicu grafitnom mašću i ponovno je postavite. U tom slučaju obratite pozornost na položaj opruge i umetka (pogledajte ilustraciju). Opruga 1 je iza poklopca 2.
