Демонтаж и ремонт на амортисьор (Renault Symbol 2)

Части на амортисьора: 1 - горна пружинна плоча; 2 - упорна шайба; 3 - опорен лагер; 4 - горна опора на стелажа; 5 - гайка на пръта на амортисьора; 6 - пружина; 7 - амортисьор; 8 - компресионен буфер със защитен капак

Внимание! За да избегнете сериозни наранявания, не използвайте самоделни устройства, тел и др., когато разглобявате амортисьора. Използвайте само специални пружинни компресори.

• почистете отстранената стойка от мръсотия и я затегнете в менгеме;
• отстранете горната гумена опора от стелажа;

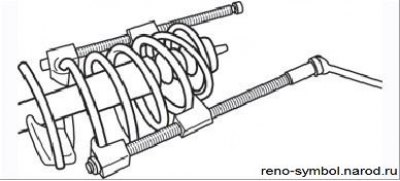

Фигура 5.4. Компресиране на пружината на предното окачване с помощта на устройство

• монтирайте компресионно устройство върху пружината и, като затегнете равномерно гайките, компресирайте пружината, така че долната намотка да се отдалечи от опорната чаша (Фигура 5.4);

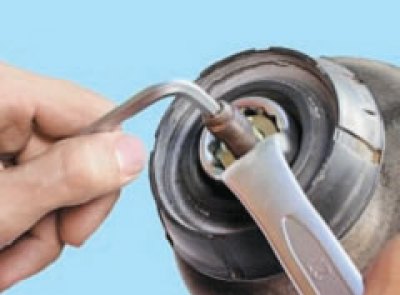

• развийте гайката на пръта на стойката;

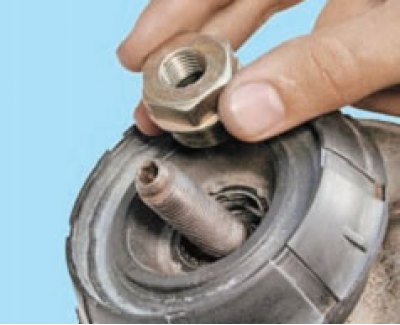

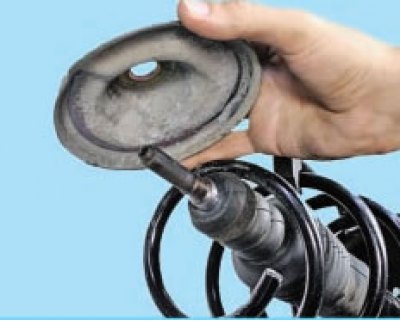

• отстранете гайката, горната шайба, лагера и горната пружинна чаша;

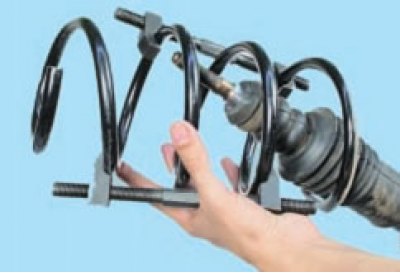

• внимателно отстранете пружината заедно с компресиращия инструмент;

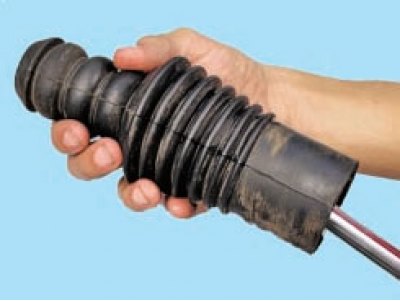

• отстранете предпазителя и капака за прах от пръта на амортисьора.

Проверка на амортисьора

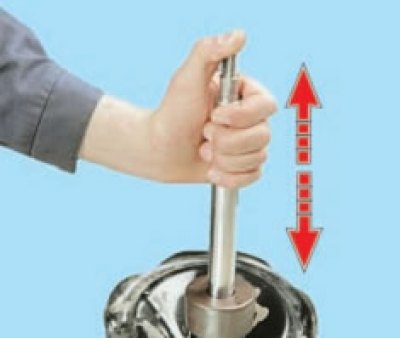

• проверете амортисьора за течове, корозия на пръта и вдлъбнатини по тялото. Силата при движение на пръта трябва да е еднаква през целия му ход. При наличие на дефекти се сменят амортисьорите от двете страни на окачването;
• проверете лекотата на движение на горния опорен лагер на стелажа;
• ако имате някакви съмнения относно годността на пружината, внимателно разхлабете гайките на компресора и проверете пружината. Не се допускат пукнатини, стружки и деформации. При наличие на горната повреда се сменят пружините от двете страни на окачването.

Ред на сглобяване

• нанесете последователна грес върху външните намотки на пружината;
• монтирайте капака за прах и предпазителя на амортисьора;

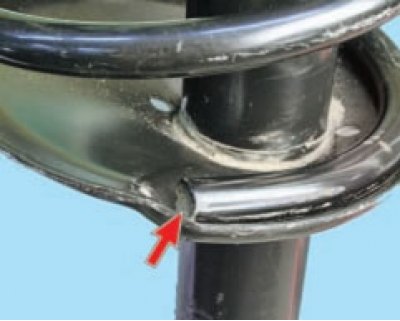

• монтирайте компресираната пружина и горната опорна чаша. Двата края на пружината трябва да бъдат монтирани в упорните вдлъбнатини на чашките;

• монтирайте опорния лагер и горната шайба на пръта;
• затегнете гайката на пръта;
• отстранете компресионното устройство от пружината чрез равномерно разхлабване на гайките;
• уверете се, че краищата на пружините са правилно позиционирани върху опорните чаши.
