Увага
- Натяг приводного ременя є важливою операцією, оскільки від неї залежить термін служби ременя.
- Використання частотоміра Tronic 105.6 дозволяє встановити ступінь натягу відповідно до рекомендацій виробника та уникнути надмірного або недостатнього натягу та пов'язаної з ним появи шуму та інших проблем.
- Дотримання вимог натягу за допомогою приладу Tronic 105.6 може призвести до руйнування двигуна (Мал. 1.25)

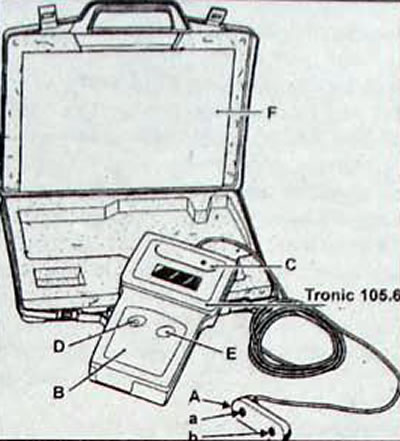

Мал. 1.25. Прилад Tronic 105.6 для регулювання натягу приводних ременів А - головка зчитування з двома датчиками (а) і (b); В – корпус з індикатором; С – генератор опорної частоти (512±1 Гц), Вбудований в корпус; D – кнопка включення приладу; Е – кнопка включення контролю градуювання приладу; F - інструкція щодо використання приладу
- Увімкніть живлення і наблизьте головку, що зчитує (А, рис. 1.25) до гілки ременя, натяг якого перевіряється.
- Розташуйте головку на відстані X (Мал. 1.26,1.27) приблизно від 5 до 10 мм від ременя.

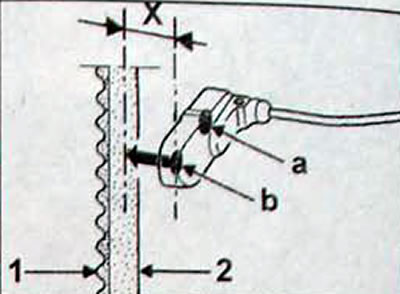

Мал. 1.26. Вимірювання натягу ременя приводу газорозподільного механізму з використанням датчика (b) головки, що зчитує: X - відстань між датчиком і гілкою ременя, що дорівнює 5-10 мм; 1 - робоча сторона ременя; 2 - тильна сторона ременя

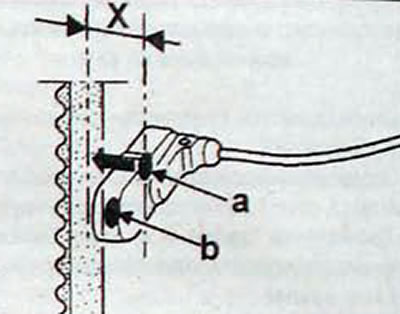

Мал. 1.27. Вимірювання натягу ременя приводу газорозподільного механізму з використанням датчика (а) зчитує головки; X - відстань між датчиком і гілкою ременя, що дорівнює 5-10 мм
- Вимір можна проводити як з боку (1), так і з боку (2) Залежно від габаритів.
- Можна використовувати для вимірювання будь-який датчик «а» або «Ь» за умови. що датчик для контролю повинен знаходитись поза зоною вимірювання.
- Під час вимірювання не допускайте одночасного розташування обох датчиків навпроти ременя (Мал. 1.28. 1.29).
- Вимірювання натягу проводиться при вібрації ременя, що отримується при відтягуванні ременя пальцем та його відпускання (Мал. 1.30). Зчитування підтверджується звуковим сигналом.

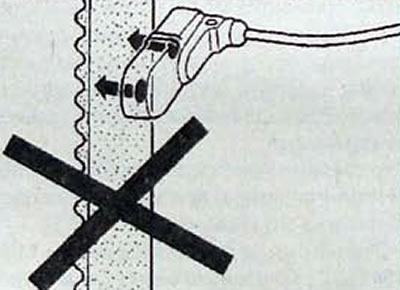

Мал. 1.28. Неприпустиме розташування обох датчиків при вимірі натягу ременя

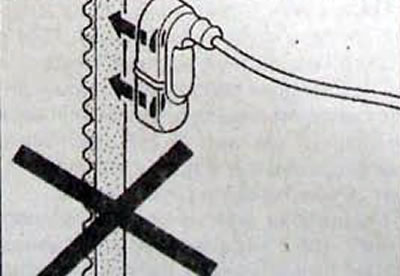

Мал. 1.29. Неприпустиме розташування обох датчиків при вимірі натягу ременя

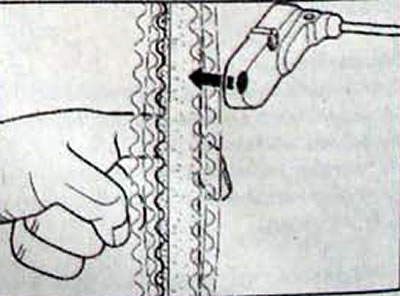

Мал. 1.30. Створення вібрації ременя при вимірі його натягу
