Заўвага: Калі радыятар неабходна зняць больш за на 48 гадзін, прыміце меры засцярогі супраць унутранай карозіі. Або прамыйце кампанент чыстай вадой і прасушыце яго сціснутым паветрам, або запоўніце радыятар астуджальнай вадкасцю і закаркуйце патрубкі.
Зняцце
1. Адлучыце ад акумулятара адмоўны провад.
2. Зніміце вентылятар як апісана ў Раздзел 6.
3. Зліце вадкасць з сістэмы астуджэння, аддзяліўшы ніжні шланг ад радыятара. Збярыце астуджальную вадкасць у чыстую ёмістасць, калі яна прыдатная для паўторнага выкарыстання.
4. Распусціце хамуты і адлучыце ад радыятара пакінутыя шлангі (гл. ілюстрацыю).

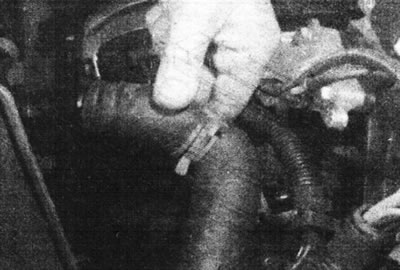

3.4. Адлучыце верхні шланг радыятара.
5. Зніміце два мантажныя ніты радыятара з верхняй папярочкі. Запомніце становішча кожнага з мацаванняў (яны не аднолькавыя) і зніміце іх (гл. ілюстрацыі).

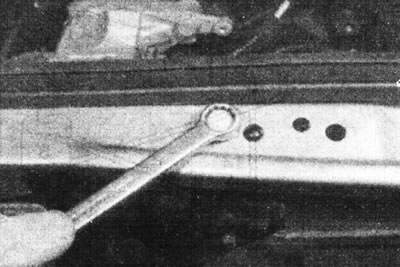

3.5а. Зніміце мантажны ніт радыятара.

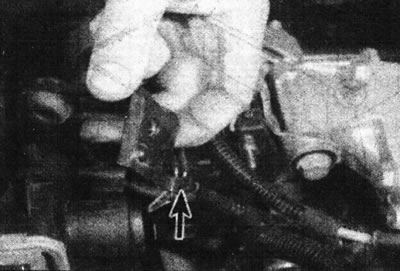

3.5b. Правы кранштэйны мае ўсталявальны язычок (адзначаны стрэлкай)...

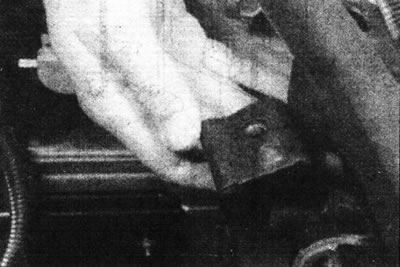

3.5с.... якога няма на левым кранштэйне.
6. Калі трэба, зніміце капот і верхнюю папярочку, каб палегчыць доступ (гл. Раздзел 11). На мадэлях з рухавіком F7Р гэта проста неабходна, т.я. там впускной калектар не дае зрушыць радыятар досыць, каб можна было абыйсці папярочку (гл. ілюстрацыю).

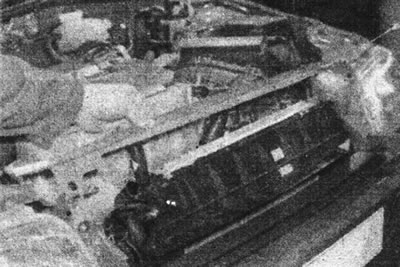

3.6. На мадэлях з рухавіком F7P (з 16 клапанамі) зніміце верхнюю папярочку.
7. На мадэлях з паветраным кандыцыянерам аддзеліце кандэнсатар ад радыятара, зняўшы два вінты. Не адлучайце апорныя холадагент трубкі.
8. Дзе маецца, адкруціце ніты, якія мацуюць пластмасавы паветравод/шчыт да радыятара і пакіньце паветравод/шчыт у працоўным становішчы ў маторным адсеку.
9. Акуратна падніміце радыятар з ніжніх мацаванняў і зніміце яго. Выдаліце мацаванні і заменіце іх, калі яны пашкоджаны (гл. ілюстрацыі).

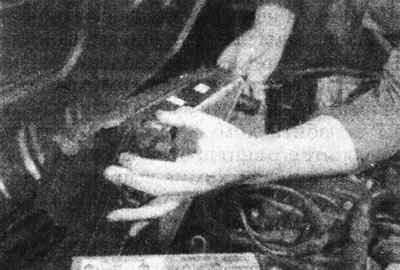

3.9а. Акуратна падніміце радыятар...

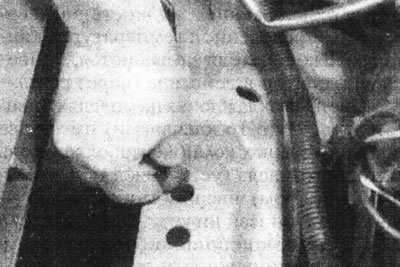

3.9b.... і выдаліце ніжнія мацаванні.
Агляд і чыстка
10. Рамонт радыятара лепш за ўсё даручыць адмыслоўцу. Аднак, невялікія пашкоджанні (нязначныя ўцечкі) можна ўхіліць з дапамогай адмысловага герметыка, не здымаючы радыятар. Вобласць уцечкі звычайна бачная па іржавым або празрыстым нарасту.
11. Ачысціце асяродак радыятара ад мёртвых казурак і лісця мяккай шчоткай або бруёй вады са шланга.
Ўстаноўка
12. Вырабляйце ўстаноўку ў зваротнай паслядоўнасці, надаючы ўвагу наступнаму:
- Сачыце за тым, каб не пашкодзіць пласціны радыятара.
- Дзе неабходна, усталюеце верхнюю папярочку і капот (гл. Раздзел 11).
- У заключэнне, запоўніце сістэму астуджэння (Раздзел 1).
