Автомобили с 1.6-/2.0-литрови бензинови двигатели
Корпусът на дросела трябва да се сваля, когато се извършват много дейности в двигателното отделение.
Премахване
1. Отстранете въздушния филтър.
2. Разкачете конекторите на сензора за температура на входящия въздух 1 и потенциометъра за отваряне на дросела 8 (вижте илюстрацията).

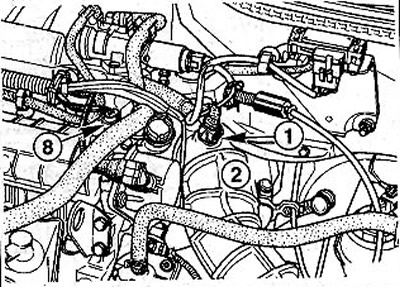

3.2 Разкачете конекторите на сензора за температура на входящия въздух 1 и потенциометъра за отваряне на дросела 8
3. Разхлабете винтовата скоба на скобата за закрепване на маркуча 2 на дроселната тръба и отстранете маркуча(вижте илюстрацията) 3.2).
4. Изключете кабела на газта от лоста за газта.
5. Откачете маркуча за вентилация на картера.
6. Затегнете със скоби, например HAZET 4590-2 или FACOM Mot. 453-01 охладителни маркучи 6 на местата, посочени с линията в Илюстрация 3.6. Ако това не бъде направено, охладителната система ще изтече течност след следващата операция.

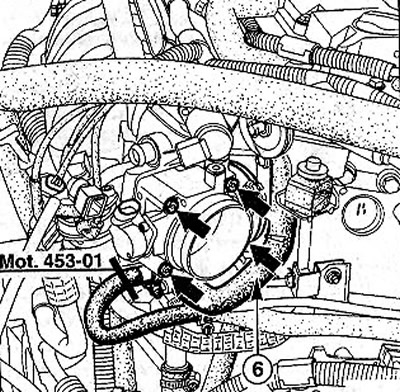

3.6 Затегнете с помощта на скоби, например HAZET 4590-2 или FACOM Mot. 453-01 охладителни маркучи 6 на местата, маркирани с линия
7. Разхлабете скобите на маркучите 6 и разкачете маркучите (вижте илюстрация 3.6).
8. Развийте четирите болта (вижте стрелките на илюстрация 3.6) и свалете тялото на дросела.
Монтиране
9. Сменете плоското уплътнение между тялото на дросела и всмукателния колектор. Отстранете старото уплътнение и отстранете останалия уплътнител от повърхностите, които ще бъдат уплътнени.
10. Закрепете тялото на дросела с четири болта. Моментът на затягане на болтовете е 15 Nm.
11. Свържете маркучите на охладителната система и ги закрепете към тръбите със скоби.
12. Отстранете скобите от маркучите, които са били използвани за затягането им, за да предотвратите изтичане на охлаждаща течност.
13. Свържете маркуча за вентилация на картера 5 (вижте илюстрация 3.2).
14. Свържете щепселите на сензора за температура на входящия въздух и потенциометъра на дросела.
15. Прикрепете кабела на газта към лоста за газта и регулирайте напрежението му.
16. Закрепете маркуча за всмукване на въздух към тялото на дросела. Винтът на скобата на маркуча трябва да е от страната, противоположна на кабела на газта.
17. Сменете въздушния филтър.
18. Напълнете охлаждащата течност и изпуснете въздух от охладителната система.
