Obsah: Odstránenie 🠛 Inštalácia 🠛
Odstránenie
1. Odpojte záporný kábel od batérie.
2. Uvoľnite kábel (pozri predchádzajúcu kapitolu), ale nevyťahujte ho z priečky.
3. Odstráňte montážne konzoly z oboch koncov otočného hriadeľa brzdového/spojkového pedálu a odstráňte podložky. Upozorňujeme, že konce konzol sú zasunuté do držiaka pedálu (pozri ilustrácie).

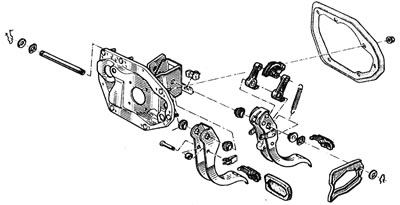

3.3a. Komponenty a držiak pedálu.

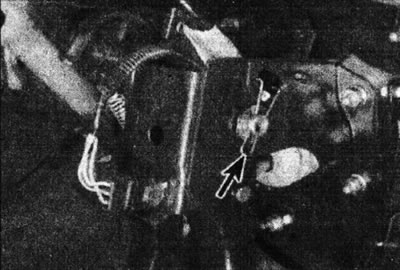

3.3b. Demontujte montážnu konzolu osi otočného čapu pedálu (označené šípkou)...

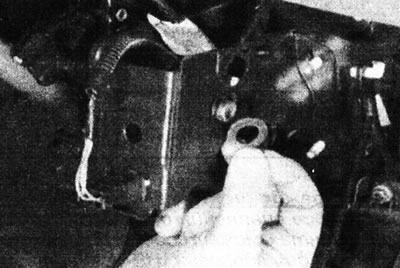

3,3 s.... a puk.
4. Uvoľnite montážne matice a odstráňte konzolu ľavej otočnej nápravy z ľavej strany pedálu spojky. Odstráňte pružnú podložku (pozri ilustráciu).

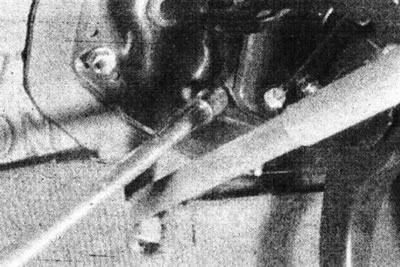

3.4. Odstráňte držiak otočného čapu ľavého pedálu.
5. Čiastočne odstráňte otočnú os jej posunutím doprava a odstráňte pedál spolu s automatickým nastavovačom a puzdrami (pozri ilustráciu).

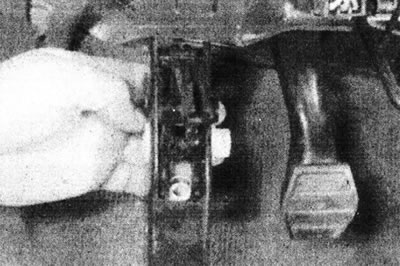

3.5. Odstráňte pedál spojky.
Všimnite si, že hrubšie puzdro je na pravej strane.
6. Z ozubeného segmentu regulátora odpojte a vyberte vratnú pružinu. Pamätajte na správne umiestnenie komponentov regulátora.
7. Odstráňte puzdrá a vyberte oporné páky regulátora a ozubený segment (pozri ilustráciu).

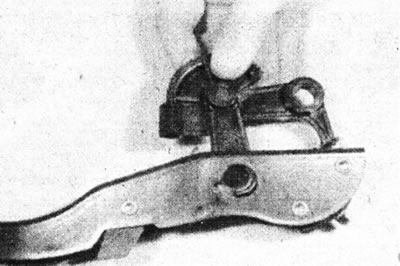

3.7. Odstráňte automatický regulátor z pedálu.
Skontrolujte tieto komponenty a vymeňte ich, ak sú opotrebované.
Inštalácia
8. Naneste malé množstvo univerzálneho maziva na puzdrá a pracovné plochy nosných ramien, ozubeného segmentu a otočnej osi pedálu.
9. Nainštalujte plastové puzdrá do spojkového pedálu (väčšie puzdro bližšie k brzdovému pedálu), tak, aby ich výčnelky zapadli do drážok pedálu (pozri ilustrácie).

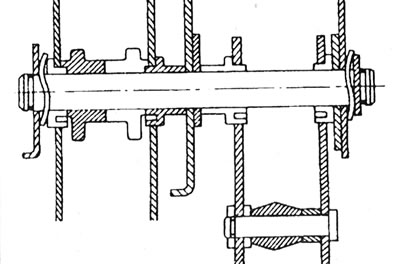

3.9a. Puzdrá pedálov v reze.

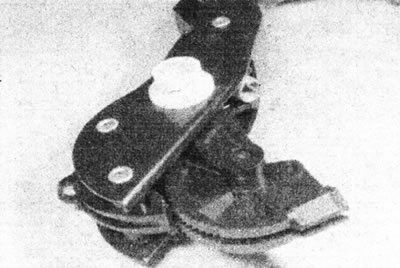

3.9b. Plastové puzdrá a automatický regulátor v pracovnej polohe.
Zahákujte vratnú pružinu ozubeného segmentu regulátora.
10. Pre uľahčenie postupu montáže a zabránenie strate dielov sa odporúča namontovať pedál na pomocný hriadeľ. Ak nemáte po ruke vhodný hriadeľ, budete musieť puzdrá zovrieť k sebe, kým nebudú konzoly nainštalované.
11. Nainštalujte zostavu pedálu do držiaka a zatlačte doň otočnú os z pravej strany (pozri ilustráciu).

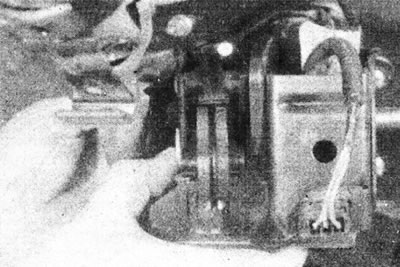

3.11. Nainštalujte zostavu pedálu do držiaka.
Nainštalujte pravú pružnú svorku a podložku tak, aby svorka zapadla do otvoru konzoly.
12. Nainštalujte pružnú podložku a podoprite konzolu na ľavom konci hriadeľa. Ručne naskrutkujte upevňovacie matice konzoly.
13. Pomocou svorky alebo podobného nástroja stlačte boky konzoly k sebe a nainštalujte montážnu konzolu do drážky, pričom dbajte na to, aby konce konzoly zapadli do otvoru v konzole. Konce konzoly je možné v prípade potreby skrátiť o 2,0 mm, aby sa uľahčila inštalácia, ale uistite sa, že tak ešte nebolo urobené (pozri ilustráciu).
3.13. Konce montážnej konzoly je možné odrezať, ako je znázornené, aby sa uľahčila inštalácia.
14. Odstráňte svorku a úplne utiahnite matice upevnenia konzoly. Upozorňujeme, že konzola má zaisťovací otvor, ktorý zabraňuje otáčaniu hriadeľa.
15. Zaveste kábel a skontrolujte činnosť automatického regulátora podľa popisu v Kapitola 2.
