Смяна на външния край на напречната щанга
Ще ви трябват: ключове "16", "19", "21", TORX T30, ключ за болтове на колелата, теглич за сферични шарнири.
Бележки:
- По-удобно е работата да се извършва на асансьор. Може да се извърши и върху превозно средство, монтирано на опори.
- Смяната на върха е показана на примера на левия страничен прът; сменете десния връх по същия начин.
- Резбата на левия връх е дясна, а резбата на десния връх е лява.
1. Повдигнете и подпрете предната част на превозното средство от страната на сменяемия край. Свалете колелото.
Предупреждение. Затормозите автомобил стояночным спирачка и инсталирайте под задните колела противооткатные спирки ("обувки").
Полезен съвет. Ако крепежните елементи са силно замърсени, почистете ги с телена четка и ги третирайте с проникваща смазка.

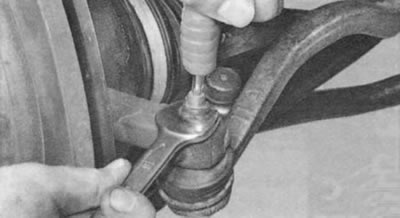

2. Разхлабете гайката, закрепваща шарнирния щифт към рамото/кормилния накрайник, задържайки щифта от завъртане.
3. Монтирайте дърпача на сферичния шарнир...
Полезен съвет: Ако нямате теглич, можете да избиете щифта на сферичния шарнир, като удряте края на издатината на шарнирното рамо с чук, удряйки по оста на рамото.

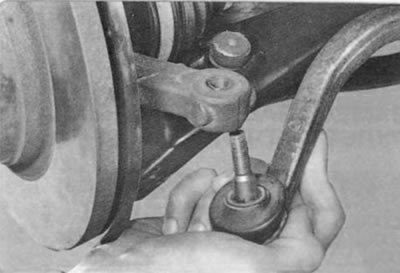

4. ...и натиснете щифта от издатината на шарнирното рамо.

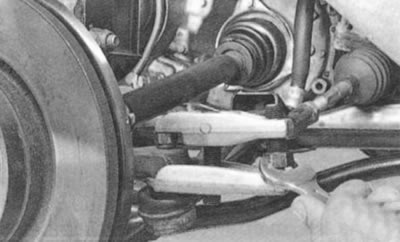

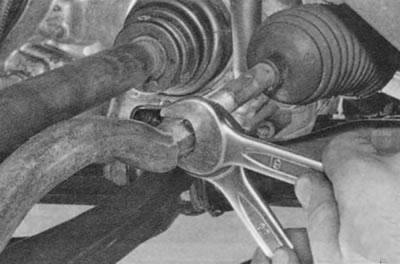

5. Разхлабете фиксиращата гайка на края на напречната щанга.

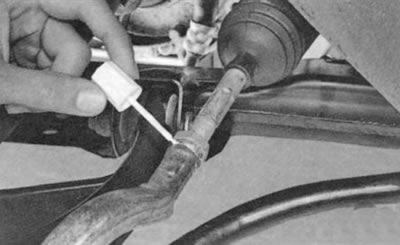

6. Маркирайте позицията на края на напречната щанга, така че при монтиране на нов край ъгълът на подравняване на колелата да не се нарушава възможно най-много.

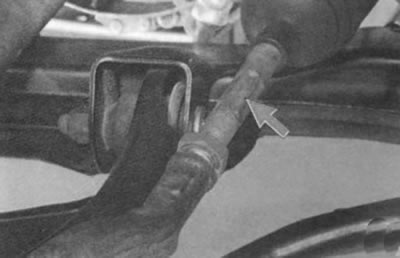

7. Развийте върха от кормилния прът, като преброите броя на завъртанията, така че при инсталиране на нов връх подравняването на колелата да не се променя колкото е възможно повече. Ако е необходимо, дръжте пръта за плоските части, за да предотвратите завъртането му с ключ (показано със стрелка).
8. Инсталирайте новия накрайник в реда, обратен на отстраняването, като го завинтите върху кормилната щанга с броя обороти, преброени по време на отстраняването (върхът трябва да се завинти до нанесената маркировка). Моментът на затягане на контрагайката е 50 N·m (5,0 kgf·m), гайката на щифта на сферичния шарнир на края на кормилната щанга е 37 N·m (3,7 kgf·m).
9. Проверете и ако е необходимо регулирайте ъглите на монтаж на колелата на бензиностанцията.
Смяна на защитния маншон на кормилната щанга
Ще ви трябват странични резачки.
1. Отстранете края на напречната щанга (вижте "Смяна на външния край на напречната щанга").

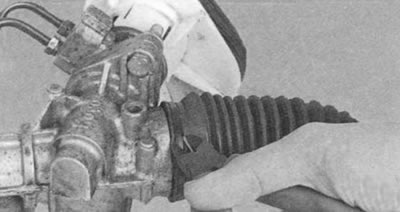

2. Използвайте странични ножове, за да отрежете скобата, закрепваща защитния капак, и отстранете скобата (при монтаж сменете скобата с нова).

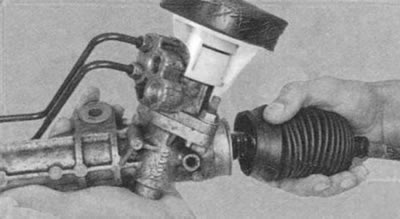

3. Отстранете защитния капак.
4. Монтирайте частите в реда, обратен на премахването.
Смяна на кормилната щанга
Ще ви трябва ключ 32.
1. Отстранете защитния капак на кормилната щанга (вижте "Смяна на защитния маншон на кормилната щанга").

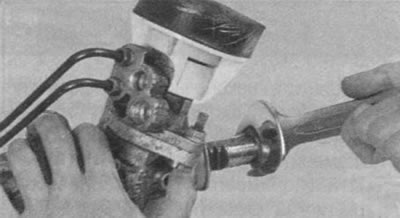

2. Развийте кормилната щанга от кормилната рейка.
3. Инсталирайте частите в реда, обратен на премахването. Моментът на затягане на монтажната гайка на кормилната щанга е 34 N·m (3,4 kgf·m).
