За превозни средства без климатик кабелите на задвижването на амортисьора могат да се отстранят без да се сваля арматурното табло. Ако климатикът е монтиран, за да премахнете клапите за разпределение на въздуха, ще трябва да изключите арматурното табло.
Премахване
1. Отстранете панела на превключвателя на нагревателя.
Внимание! Регулирането на амортисьорите от страната на таблото на превключвателя не е възможно.
2. Протегнете ръка под панела и натиснете превключвателя за размразяване на задното стъкло от мястото му.
3. С помощта на маркер маркирайте позицията на E скобите върху прътите от страната на пътника (вижте илюстрацията). Това ще позволи прътите да бъдат закрепени на първоначалните им места, когато са монтирани.

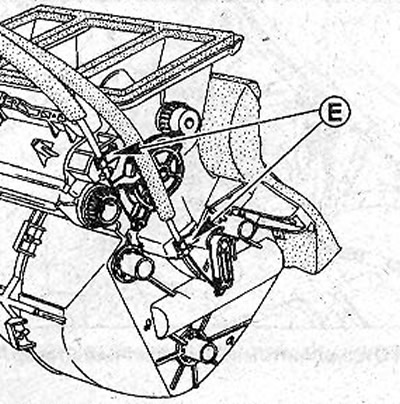

11.3 С помощта на маркер маркирайте позицията на Е скобите върху прътите от страната на пътника
4. Развийте скобите E. Прътът на клапата за топъл/студен въздух е боядисан в червено, а прътът на разпределителната клапа е боядисан в синьо.
Монтиране
5. Закрепете прътите към корпуса на нагревателя. Първо се прикрепя синият контролен прът на разпределителния вал, а след това червеният контролен прът на разпределителния вал. След това преместете лостовете на амортисьора назад, така че прътите да не се плъзгат.
[Информацията е на уебсайта: www.Renaultbook.ru]
6. Закрепете корпусите на пръта с F скоби (вижте илюстрацията).

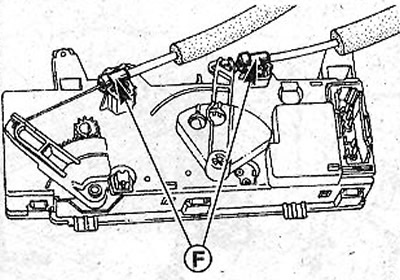

11.6 Закрепете корпусите на пръта с F-скоби
7. Сменете панела на превключвателя на нагревателя, но не затягайте монтажните болтове.
8. Затегнете противоположните краища на прътите към превключвателите, работейки от страната на пътника. Поставете скобите според маркировките, направени преди отстраняването.
Когато монтирате нови пръти, поставете регулатора на вътрешния въздушен поток на позиция "Горна вътрешна въздушна струя", а превключвателя на нагревателя на позиция "Нагревател изключен". Като държите превключвателите в това положение, свържете прътите към тях.
9. Закрепете панела на превключвателя на нагревателя с два болта.
10. Поставете държача на пепелника обратно на място и го закрепете.
11. Върнете пепелника на мястото му.
12. Сменете превключвателя за размразяване на задното стъкло.
