Изключете проводниците от клемите на акумулатора, като започнете с отрицателния извод.

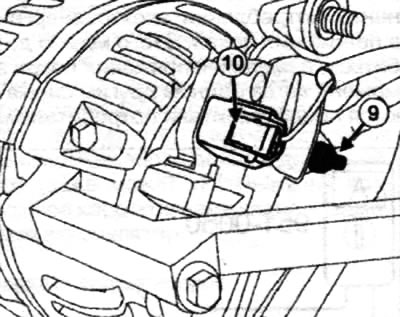

Развийте гайката (9), закрепваща положителния извод на генератора.
Изключете кабелния сноп (10) от генератора.
Преместете кабелния сноп на генератора настрани.
Премахване:

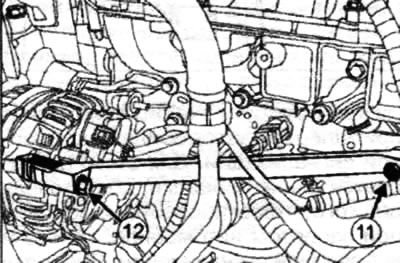

- монтажната гайка на конзолата на генератора (11) от цилиндровия блок;
- монтажен болт на конзолата на генератора (12);
- скоба за генератор.
 |
 |
Развийте горния монтажен болт на генератора (15).
Разхлабете, но не отстранявайте монтажния болт на генератора (16).
Използвайте отвертка, за да отделите генератора от многофункционалната скоба.
Извадете генератора.
Внимание. Не прилагайте натиск върху маркуча на климатика, тъй като това може да доведе до изтичане на хладилен агент.
Забележка: За да улесните отстраняването на генератора, преместете модула на радиатора с кондензатора леко напред (вземете предпазни мерки, за да избегнете повреда на тръбите на кондензатора).
Поставете втулките (1) с помощта на клещи или менгеме, за да улесните монтажа.
Внимание. Когато сменяте ремъка на алтернатора, не забравяйте да смените обтегача и ролките за празен ход.
Инсталирайте генератора.
Затегнете монтажните болтове до необходимия въртящ момент (25 Nm).
Затегнете монтажната гайка на положителната клема на генератора до необходимия въртящ момент от 21 Nm.
Сменете спомагателния задвижващ ремък.
Затегнете задвижващия ремък на аксесоарите.
Монтажът на останалото оборудване се извършва в обратен ред на демонтаж.
Свържете проводниците към клемите на батерията, като започнете с положителния полюс.
