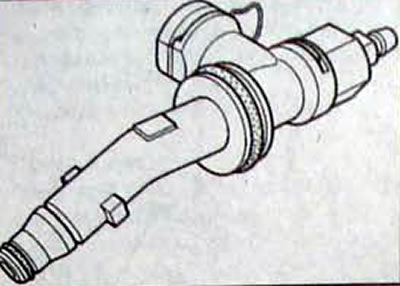

Цртање 5.15. Радни цилиндар квачила
Делови квачила старог и новог дизајна нису заменљиви.
Уклањање
- Одвојите кабл од негативног терминала батерије.
- Поставите ауто на лифт.
У моторном простору
- Испразните хидрауличну течност из хидрауличног погона квачила тако што ћете одврнути вентил за одзрачивање ваздуха на подређеном цилиндру. стављајући преко њега провидну цев за сакупљање течности. Пре него што одврнете вентил да бисте уклонили ваздух, пажљиво прочитајте мере предострожности
- Одвојите доводну цев главног цилиндра квачила од резервоара и завежите цев тако да током уградње можете лако да је поставите дуж исте руте.
У ауту
- Док притискате педалу квачила руком, уклоните хидрауличну течност из хидрауличног погона
- Скините поклопце стуба волана.
- Одвојите кугличну главу шипке главног цилиндра са педале квачила.
- Уклоните леви предњи точак, блатобран левог предњег лука и, ако је потребно, штитник картера мотора.
- Одоздо, исеците пластичну стезаљку на снопу ожичења испод појачивача кочнице.
- Ослободите вод високог притиска главног цилиндра квачила са стезаљки инсталираних на каросерији (носач се поставља ближе задњем делу полице испод батерије).
- Радећи изнутра, одвојите главни цилиндар од плоче окрећући га за 1/8 окрета у смеру супротном од казаљке на сату.
- Да бисте олакшали рад, уклоните простирку и звучну изолацију око утичнице.
- Држите главни цилиндар и уклоните га са стране моторног простора.
- Искључите довод из главног цилиндра, уз предузимање мера за прикупљање радне течности.
Инсталација
- Да бисте инсталирали главни цилиндар квачила, означите положај фитинга на доводној линији.
- Убаците цилиндар у утичницу, док је спојница (1, сл. 5.16) када је напојни вод прикључен, треба да буде ротиран за приближно 45°на леву страну возила.
- Изнутра, окрените главни цилиндар у смеру казаљке на сату да бисте га закључали, са прикључком окренутим нагоре.

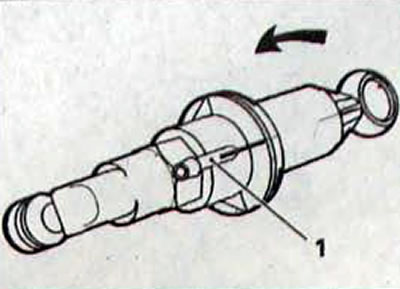

Цртање 5.16. Локација везе (1) на главном цилиндру квачила
- Када је главни цилиндар фиксиран, постоје ознаке на телу главног цилиндра и на прегради наспрам фитинга (1) са благим одступањем у десну страну треба поравнати.
- Притисните цилиндар уз предњу плочу са стране моторног простора, док помоћник у кабини мора да окреће цилиндар.
- Можете поједноставити уградњу главног цилиндра на преграду тако што ћете причврстити кугличну главу шипке цилиндра на педалу, док на кугличну главу наносите мало масти.
- Даља инсталација се врши обрнутим редоследом од уклањања.
- Одзрачите хидраулички погон кроз вентил за одзрачивање који је инсталиран на прикључној цеви помоћног цилиндра квачила. Ако је прикључак оштећен, подређени цилиндар квачила мора бити замењен, што ће захтевати уклањање и уградњу мењача.
Пажња. Приликом завртања или одвртања вентила за уклањање ваздуха, да не би оштетили радни цилиндар и спојницу, спојите спој кључем од 19 мм.
