Садржај: Уклањање 🠛 Инсталација 🠛
Делови квачила старог и новог дизајна нису заменљиви.
Уклањање
- Одвојите кабл од негативног терминала батерије.
- Уклоните држач (2, слика 5.12) инсталиран на фитингу и одвојите цевовод који повезује главни цилиндар квачила са подређеним цилиндаром квачила.

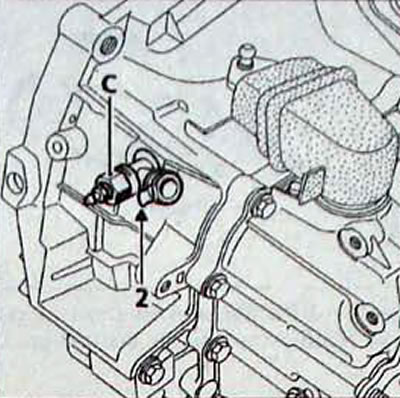

Цртање. 5.12. Локација држача (2) инсталираног на брадавици (Ц) помоћног цилиндра квачила
- Уклоните мењач.
- Уклоните држач (3, слика 5.13) и одвојите спојницу са помоћног цилиндра погона квачила.

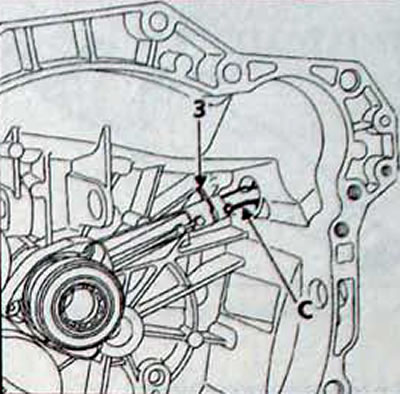

Цртање. 5.13. Положај обујмице (3) за причвршћивање брадавице (Ц) помоћног цилиндра квачила
- Одврните три вијка (Б, слика 5.14) који причвршћују радни цилиндар, а затим уклоните цилиндар.

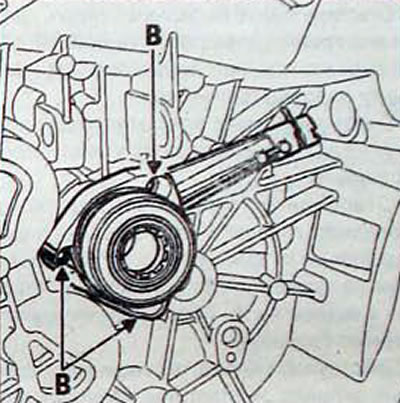

Цртање. 5.14. Положај вијака (Б) за причвршћивање помоћног цилиндра квачила
Пажња. Осим у случају неисправног хидрауличног погона квачила, пре него што се приступи уклањању механичког елемента квачила, потребно је одзрачити хидраулични погон на посебан начин.
Инсталација
- Проверите стање заптивних прстенова.
- Инсталација се врши обрнутим редоследом од уклањања.
- Приликом уградње, претходно повежите брадавицу на подређени цилиндар. како затегнути три вијке за монтажу цилиндра на кућишту квачила тако да можете провући брадавицу кроз отвор на кућишту квачила у области заптивног прстена
- Затегните три вијка за монтажу помоћног цилиндра на 9 Нм.
Напомене
- Да бисте избегли оштећење подређеног цилиндра, немојте наносити маст на клинове улазног вратила мењача.
- Да бисте спречили цурење течности, увек замените помоћни цилиндар квачила када мењате кућиште квачила.
- Обавезно одзрачите хидраулични погон квачила.
