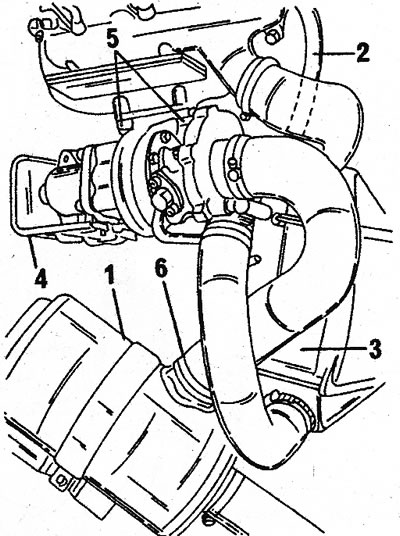

24.1 Elementy turbosprężarki1. Filtr powietrza; 2. Wąż spustowy; 3. Chłodnica powietrza doładowującego;4. Osłona chroniąca przed ciepłem; 5. Orzechy; 6. Zacisk węża
2. Odłączyć wąż łączący chłodnicę powietrza doładowującego (3) z turbosprężarką. Odłącz również wąż spustowy (2).
3. Zdjąć osłonę cieplną (4).
4. Odłączyć rurę wydechową (1) (zobacz ilustrację) z jednostki przyłączeniowej turbosprężarki.

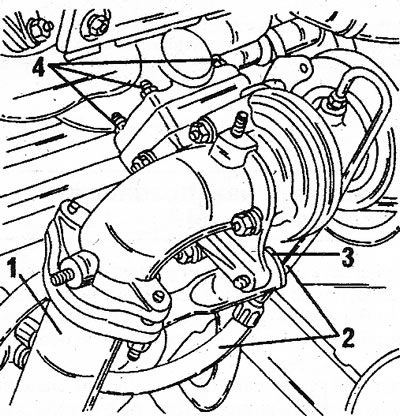

24.4 Elementy turbosprężarki1. Rura wydechowa; 2. Rurociąg naftowy; 3. Mocowanie turbosprężarki; 4. Nakrętki mocujące
5. Odkręć nakrętkę łączącą, aby odłączyć przewód wlotowy oleju. Odłącz również przewód powrotny oleju.
6. Odłączyć turbosprężarkę od uchwytu (3) i odkręcić nakrętki (4) mocujące ją do kolektora wydechowego. Ostrożnie wyjmij sprężarkę, uważając, aby nie uszkodzić zaworu upustowego.
Artykuł przedrukowany ze strony internetowej [renaultbook]
7. Przed montażem należy oczyścić powierzchnie łączące turbosprężarkę i kolektor wydechowy.
8. Za pomocą nowych nakrętek podłącz turbosprężarkę do kolektora. Wymień również uszczelki przewodu doprowadzającego i powrotnego oleju.
9. Przed uruchomieniem silnika należy napełnić turbosprężarkę olejem.
