Zupčanik bregastog vratila
Uklanjanje
1. Skinite zupčasti remen kako je opisano u poglavlju 7. Imajte na umu da nije potrebno potpuno ukloniti remen; dovoljno ga je ukloniti samo s lančanika bregastog vratila. Ne okrećite radilicu ili bregastu osovinu dok remen nije na svom mjestu.
2. Otpustite vijak za pričvršćivanje lančanika bregastog vratila i uklonite ga zajedno s podloškom. Da biste spriječili okretanje bregastog vratila, napravite alat od dvije čelične ploče (dugo i kratko) i tri matice i vijka. Jedan vijak i matica trebaju tvoriti os viljuškastog rukohvata, a druga dva para na krajevima viljuški umetnuta su u rupe u lančaniku (vidi ilustraciju 8.6). Alternativno, ako su poklopac ventila i osovina klackalice uklonjeni, bregasto vratilo se može držati odgovarajućim ključem na žljebovima na strani osovine zupčastog remena. Ne dopustite da se bregasta osovina okreće prilikom otpuštanja vijka lančanika.
3. Skinite lančanik s bregastog vratila.
Inspekcija
4. Temeljito očistite lančanik i zamijenite ga ako je istrošen, oštećen ili napuknut.
Montaža
5. Ugradite lančanik tako da izbočina na njemu stane u utor na kraju bregastog vratila (vidi ilustraciju).

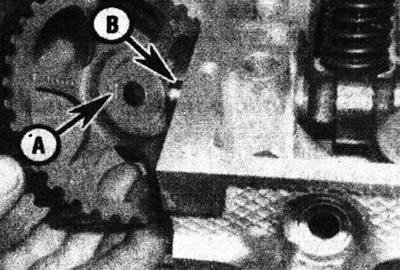

8.5 Provjerite da li izbočina (A) na lančaniku odgovara utoru (B) na kraju bregastog vratila.
(Izvornik se može pronaći na web stranici: «www.RENAULTBOOK.ru»)
6. Zaključajte lančanik istom metodom kao i prilikom skidanja, a zatim zategnite vijak za montažu do momenta pritezanja navedenog u Specifikacijama (vidi ilustraciju).

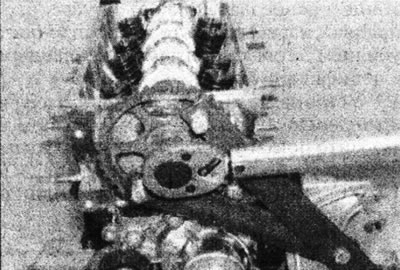

8.6. Spriječite okretanje lančanika bregastog vratila pomoću alata koji ste sami izradili.
Ne dopustite da se bregasta osovina okreće prilikom zatezanja vijka lančanika.
7. Ugradite i zategnite zupčasti remen kako je opisano u 7. poglavlju.
Zupčanik radilice
Uklanjanje
8. Postupite kako je opisano u točki 1.
9. Skinite lančanik s kraja radilice.
Inspekcija
10. Temeljito očistite lančanik i zamijenite ga ako je istrošen, oštećen ili napuknut.
Montaža
11. Ugradite lančanik tako da izbočina na njemu stane u utor na kraju radilice. Lanapator treba biti okrenut prema unutra s prirubnicom, a oznaka GMT na lančaniku treba biti poravnata s odgovarajućom oznakom na dnu prirubnice pumpe za ulje (vidi ilustraciju).

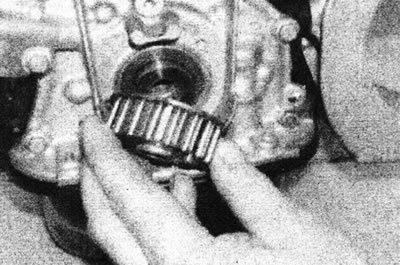

8.11. Ugradite lančanik radilice.
12. Ugradite i zategnite zupčasti remen kako je opisano u 7. poglavlju.
Zatezna remenica
Uklanjanje
13. Postupite kako je opisano u točki 1.
14. Otpustite maticu za montažu i uklonite podlošku, a zatim uklonite remenicu zatezača s postolja na pumpi rashladne tekućine.
Inspekcija
15. Očistite remenicu zatezača, ali nemojte koristiti jako otapalo koje može ući u ležaj remenice. Provjerite da li se remenica slobodno okreće, bez zapinjanja ili zazora. Zamijenite sklop ako niste sigurni u njegovo stanje ili ako postoje znakovi istrošenosti ili oštećenja.
Montaža
16. Postavite remenicu na svornjak na vodenoj pumpi, pazeći da je strelica smjera vrtnje vidljiva na vanjskoj strani remenice, zatim postavite podlošku i maticu, ali u ovoj fazi nemojte zatezati maticu.
17. Ugradite i zategnite zupčasti remen kako je opisano u 7. poglavlju.
Remenica pumpe rashladne tekućine
18. Remenica je ugrađena u pumpu rashladnog sustava i ne može se zasebno ukloniti.
