Маслена вана на автоматична скоростна кутия
Свалете предпазителя на масления съд на двигателя.
Източете маслото от автоматичната скоростна кутия.
Премахване:
- монтажни болтове на масления съд на автоматичната трансмисия (1);
- маслен съд за автоматична трансмисия (2);
- уплътнение на масления съд;
- магнити за маслен съд.
Когато монтирате, затегнете монтажните болтове на масления картер на автоматичната трансмисия с необходимия въртящ момент от 8 Nm.
Монтирайте частите в обратен ред.
Хидравличен разпределител
Премахване:
- монтажни болтове на маслоприемника (1),
- маслоприемник (2) и уплътнителен пръстен.

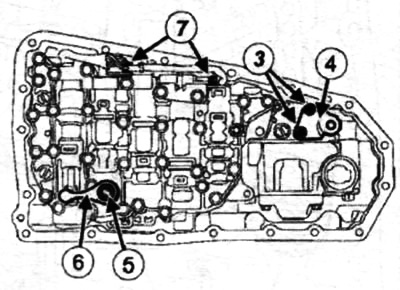

Премахване:
- болтове за закрепване на конзолата (3) от хидравличния разпределителен блок;
- скоба (4);
- гайка на скоростния лост (5);
- лост за превключване на скоростите (6).
Разкачете съединителите (7).

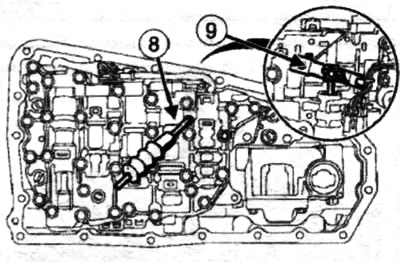

Поставете кръгъл прът (8) с диаметър 3 mm (дължина не по-малка от 55 мм) в заключващия отвор на пръта на блока на хидравличния разпределител, за да заключите пръта на ролката (9).
 |  |
Премахване:
- монтажни болтове на хидравличен разпределител (10);
- хидравличен разпределител (11);
- пръстен на вала за превключване на скоростите;
- клапан (12).
Премахване:

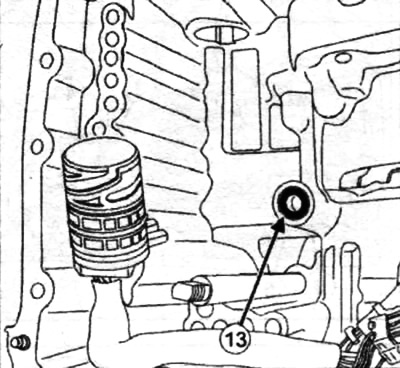

- уплътнение (13) между картера и хидравличния разпределител;
- кръгъл прът с диаметър 3 мм (дължина не по-малка от 55 мм) от заключващия отвор на пръта на блока на регулатора.
Премахване:

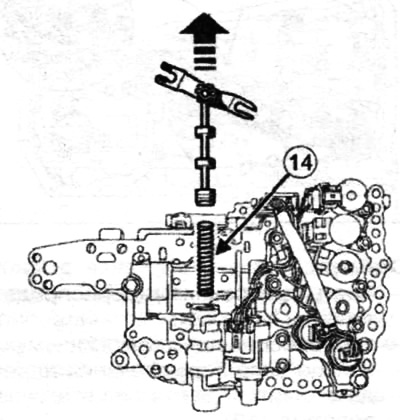

- пръта на блока на хидравличния разпределител, повдигайки го нагоре;
- възвратна пружина (14) на клапана. Почистете свързващите повърхности на автоматичната скоростна кутия и тялото на клапана с почистващ препарат.
 |  |
Не забравяйте да смените:
- уплътнение на корпуса на хидравличния разпределител;
- уплътнителни пръстени на хидравличния разпределител;
- уплътнителен пръстен за окабеляване. Монтирайте частите в обратен ред.
Затегнете монтажните болтове на хидравличния разпределител до необходимия въртящ момент от 8 Nm.
Затегнете монтажните болтове на маслоприемника до необходимия въртящ момент от 8 Nm. Затегнете гайката на скоростния лост до определения въртящ момент от 22 Nm.
