Премахване:
- предно колело;
- спирачни накладки;
- ръководство за обувки;
- спирачен диск.
Разкачете проводниците (1) от държача на сензора за скорост на колелото.
Разхлабете монтажния болт (2) на сензора за скорост на колелото.
Извадете сензора за скорост на колелото от гнездото му.
Премахване:
- гайка (3) на главината на колелото, като използвате ключалката на главината (Rou. 604-01);
- гайка за закрепване на шарнирния щифт на края на кормилната щанга (4).
Отстранете щифта на сферичния шарнир от края на напречната щанга с помощта на инструмент за извличане на щифта на сферичния шарнир.
Премахване:

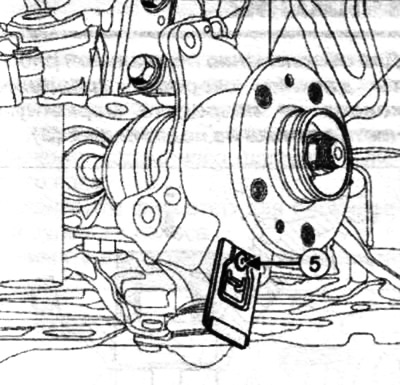

- болт (5) на защитния капак на края на топката;
- защитно покритие на топката.

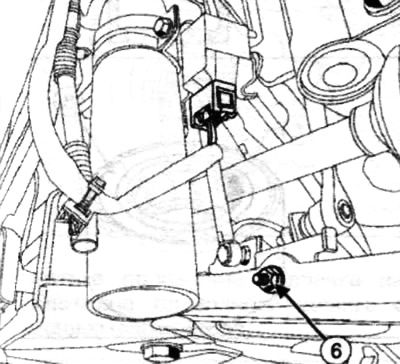

Отстранете монтажната гайка (6) на сферичния шарнир на пръта на сензора за височина на корпуса на коректора на фаровете (ако е инсталиран).
 |
 |
Разхлабете гайката, закрепваща щифта на сферичния шарнир на рамото на окачването (7). Отстранете сферичния шарнир на кормилното рамо от кормилния колян.
Разкачете задвижващия вал на колелото от кормилния накрайник с помощта на инструмента TAV. 1-420-01.

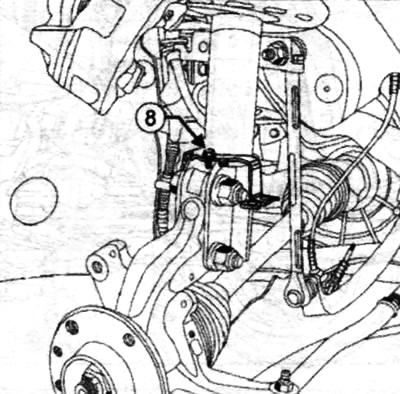

Разхлабете монтажния болт (8) на конзолата на кабелния сноп ABS на подпората на амортисьора.

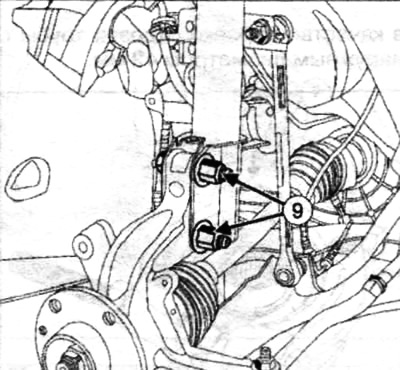

Свалете монтажните гайки на амортисьорната стойка към кормилния накрайник и кормилния накрайник (9).
Замени:
- монтажна гайка на щифта на сферичния шарнир в края на напречната щанга;
- гайката на сферичния шарнир на рамото на предното окачване;
- гайка на главината на предното колело;
- долната гайка, закрепваща предния амортисьор.
 |
 |
При монтажа затегнете до необходимия въртящ момент:
- монтажни болтове на амортисьора към кормилния накрайник 180 Nm;
- гайка за закрепване на сферичния шарнир на рамото на предното окачване 62 Nm;
- гайка за закрепване на шарнирния щифт на края на кормилната щанга 37 Nm;
- гайка на главината на колелото 280 Nm с помощта на фиксиращ инструмент (Rou. 60401).
Затегнете монтажния болт на конзолата на кабелния сноп ABS до определения въртящ момент от 8 Nm.
Проверете ъглите на подравняване на колелата. Регулирайте предното окачване, ако е необходимо.
