Разхлабете болта (3) на клемната връзка на карданния шарнир на кормилния вал.
Монтирайте ключалката на волана.
Отстранете вилицата на карданния шарнир.
Маркирайте позицията на капачката на скобата на спирачния маркуч с флумастер.

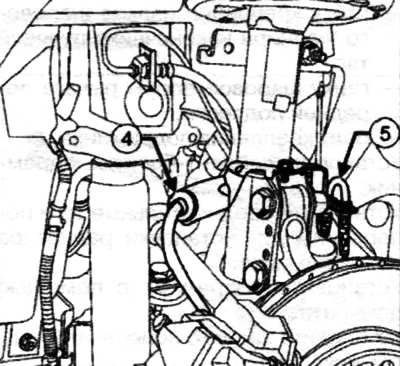

Прекъсване на връзката:
- капачка (4) на скобата на спирачния маркуч;
- ABS проводник (5) скоба за спирачен маркуч.

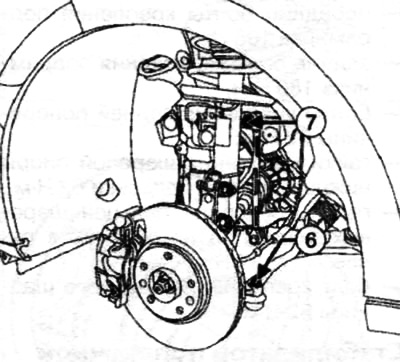

Разхлабете закрепващата гайка (6) на шарнирния щифт на кормилната щанга. Отстранете щифта на сферичния шарнир от края на напречната щанга с помощта на теглич (Tav. 476).
Разхлабете гайката (7), закрепваща стойката на стабилизиращата щанга към стойката на амортисьора.

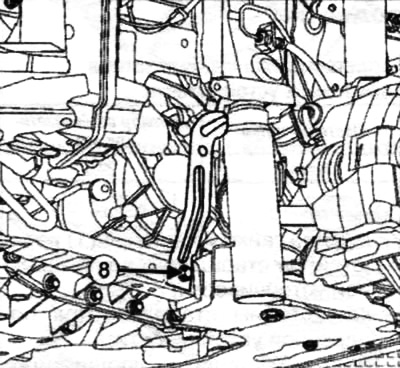

Развийте болта (8), закрепващ свързващия прът към напречната греда, за да монтирате радиатора.
 |
 |
 |
 |

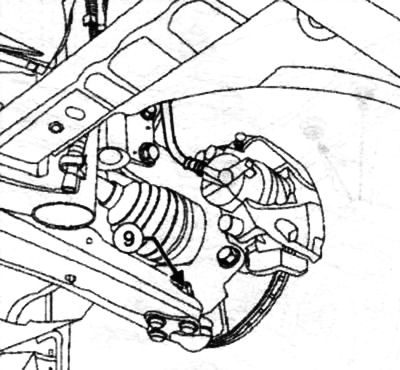

Разхлабете гайката, закрепваща щифта на сферичния шарнир на рамото на окачването (9). Разкачете сферичния шарнир на рамото на окачването от кормилния накрайник.

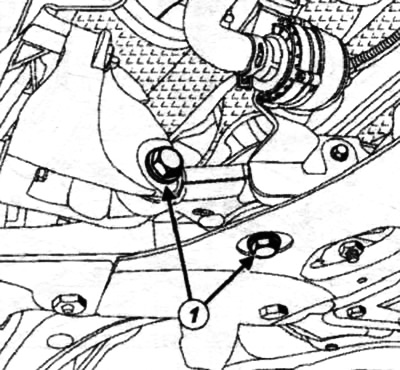

Отстранете монтажните болтове (1) и долния реактивен прът.

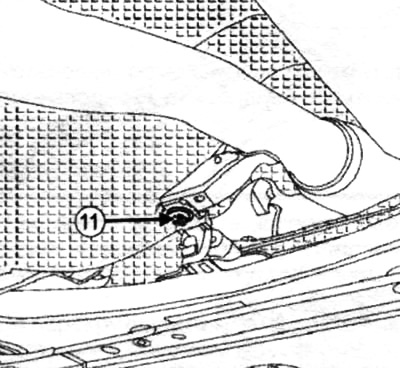

Разхлабете болта (11), закрепващ изпускателната тръба към безшумния блок на подрамката.
Разкачете кабелния сноп на кислородния сензор надолу по веригата от подрамката. Поставете хидравличен крик под подрамката.
Премахване:

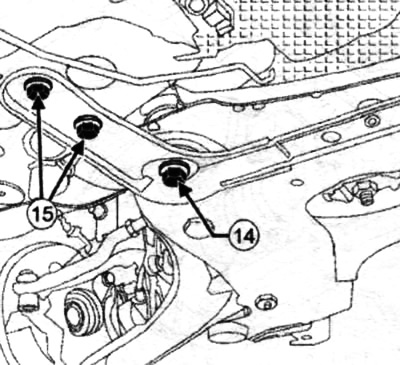

- болтове за закрепване на задната подрамка (13);
- болтове за закрепване на задната напречна греда (14) към подрамката;
- задна напречна греда от подрамката. Закрепете подрамката към хидравличния крик с ремъци.

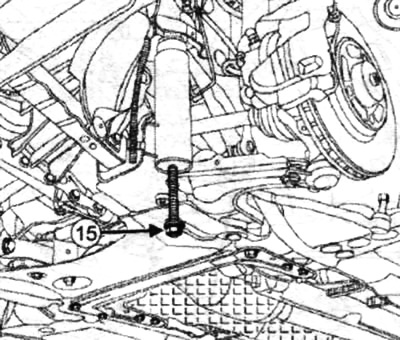

Свалете предните монтажни болтове (15) и подрамката.
 |
 |

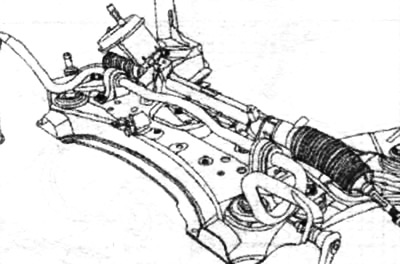

Разглобяване на подрамката
Свалете кормилната предавка (вижте съответната операция).
Отстранете сензора за височина на корпуса за управление на обхвата на фаровете (ако е инсталиран).

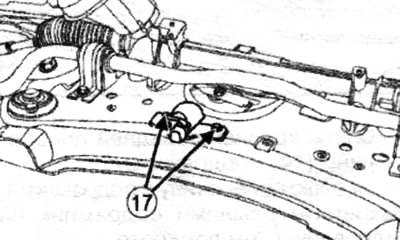

Отстранете монтажния болт на безшумния блок (17) към подрамката и безшумния блок.
 |
 |
 |
 |
Обезмаслете свързващите повърхности на каросерията, подрамката и напречната греда с помощта на почистващ препарат.
Проверете за наличието на горната монтажна шайба (15) върху подрамката, преди да монтирате болта.
Замени:
- болт на клемата на вилицата на карданния вал;
- монтажна гайка на щифта на сферичния накрайник на кормилния накрайник гайка на кормилната щанга;
- гайката на сферичния шарнир на рамото на предното окачване;
- монтажен болт на подрамката.
Монтирайте свързващите пръти на напречната греда, за да монтирате радиатора върху подрамката.
Монтирайте подрамката с помощта на крик.
Монтирайте задната напречна греда на подрамката.
Затегнете до определения въртящ момент:
- монтажни болтове на предна подрамка 105 Nm;
- болтове за закрепване на задната подрамка 180 Nm;
- монтажни болтове на задната напречна греда 62 Nm;
- монтажни гайки на сферичните шарнири на долното окачване 62 Nm;
- гайки за закрепване на щифтове на сферични шарнири на накрайници на кормилна щанга 37 Nm;
- монтажен болт на кардана 62 Nm.
