Компоненти на предната броня
Премахване
Премахване:

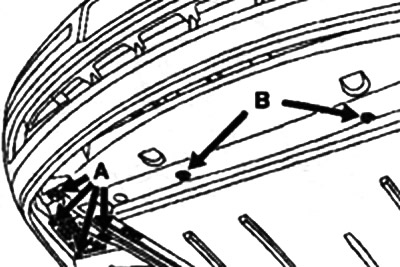

- три болта и долна скоба А на долните елементи на защитата на предното крило;
- монтажни болтове B за защита на масления съд на двигателя (M6 глава 10).

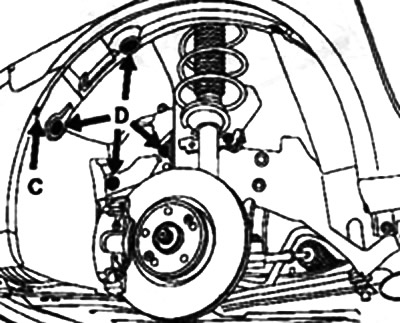

Развийте монтажните болтове C (Torx T20). държачи D, след това частично освободете обшивката на калника.

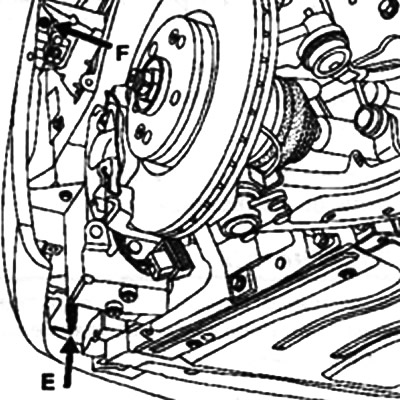

Разкачете захранващите конектори E на фаровете за мъгла (ако е инсталиран).
Отстранете двата странични монтажни болта F.

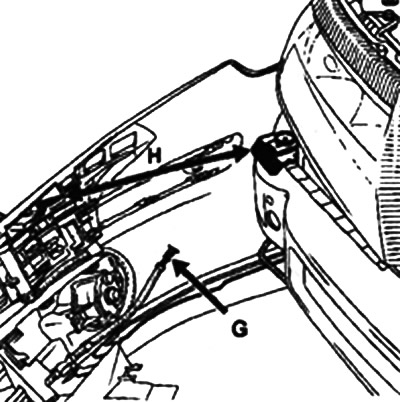

Освободете частично бронята, разкачете тръбата за подаване на течност към дюзите за миене на фаровете G (ако е инсталиран).
Свалете бронята (заедно с асистент).
Монтиране
(заедно с асистент)
Свържете тръбата за подаване на течност към дюзите за миене на фаровете G (ако е инсталиран).

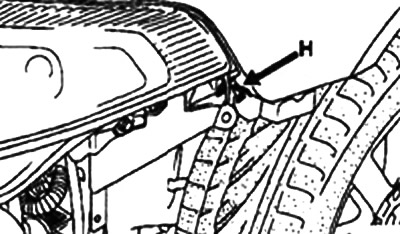

Поставете бронята срещу напречната греда и подравнете водачите с H гнездата.
Проверете надеждността на закрепването на бронята със скобата за закрепване на крилото.

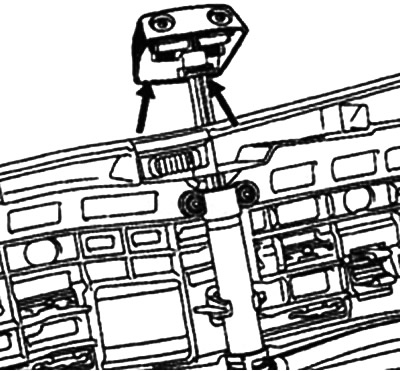

Монтиране на частта за монтаж на дюзи за миене на фарове
Забележка: Необходимо е да се направи дупка в бронята, ако има дюзи за миене на фаровете.
След това изрежете по съществуващите маркировки (от вътрешната страна на бронята).
Премахване на капака на дюзата за миене на фаровете
Прекъснете връзката в точка I.
За да премахнете дюзата за измиване на фаровете, повдигнете дюзата ръчно, след което отделете декоративния панел в точка J.
Отстранете двата K монтажни болта.
Изключете тръбата за подаване на течност. след това отстранете струята.
