Моменти на затягане: Монтажни болтове на капачката на лагера на разпределителния вал - 10 Nm.
Премахване
Поставете превозното средство върху двуколонен асансьор.
Изключете батерията.
Премахване:
- корпус на въздушния филтър,
- дясно предно колело,
- частично дясна облицовка на предния калник,
- монтажни болтове за защита на масления съд на двигателя,
- защита на масления съд на двигателя,
- спомагателен задвижващ ремък,
- дясна опора на окачването на махалото,
- датчик за положение на разпределителния вал,
- шайба на коляновия вал,
- ангренажен ремък,
- вакуумна помпа,
- капак на цилиндровата глава.
Пробийте дупката (1) с помощта на свредло 8,5 мм.
Разхлабете монтажните болтове на главината (3) на зъбната ролка на разпределителния вал.
Монтирайте приспособлението върху главата на цилиндъра и заключете зъбния венец на шайбата на разпределителния вал.
Затегнете монтажните болтове на главината на зъбната ролка на разпределителния вал (3).
Премахване:
- гайка (4), закрепваща зъбната шайба на разпределителния вал,
- адаптация,
- назъбена ролка на разпределителния вал.
Маркирайте позицията на капачките на лагерите на разпределителния вал.
Премахване:

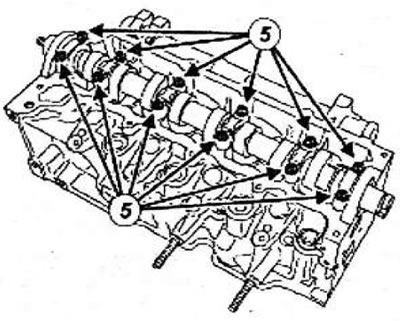

- болтове за закрепване на капачката на лагера на разпределителния вал (5),
- капачки на лагерите на разпределителния вал,

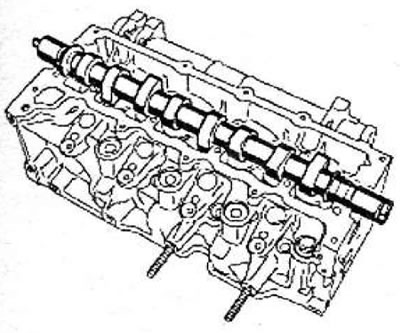

- разпределителен вал,
- семеринг на преден разпределителен вал.
 |
 |
Монтиране
Части, които трябва да бъдат сменени: семеринг на предния разпределителен вал.
Внимание!
- За да се осигури уплътнение, свързващите повърхности трябва да са чисти, сухи и без масло (не ги докосвайте с пръсти).
- Не стържете свързващите повърхности на алуминиевите части, тъй като всяка повреда на свързващата повърхност може да доведе до изтичане на гориво.
С помощта на сив матиращ диск почистете съединителните повърхности на лагерните капачки на разпределителния вал.
Избършете с почистващ препарат за повърхности:
- опорни повърхности на лагерните капачки на разпределителния вал върху главата на цилиндъра,
- опорни повърхности на лагерните капачки на разпределителния вал върху лагерните капачки на разпределителния вал.
Внимание! Нанасянето на твърде много уплътнител може да доведе до изстискването му при затягане на крепежните елементи. Попадането на уплътнител в охлаждащата течност може да причини повреда на някои компоненти и възли (двигател, радиатор и др.).
Нанесете четири перли (6) от пластмасово лепило с диаметър 7 mm върху главата на цилиндъра.
Монтирайте разпределителния вал с жлеба на разпределителния вал вертикално нагоре от страната на задвижващия механизъм.
Поставете капачките на лагерите на разпределителния вал на първоначалните им места (лагер № 1 от страната на маховика).
Монтирайте монтажните болтове на капачката на лагера на разпределителния вал (1), (3), (4) и (2) в показания ред.
Затегнете монтажните болтове на капачката на лагера на разпределителния вал (1), (3), (4) и (2) в показания ред.
Монтирайте болтовете на капачката на лагера на разпределителния вал в показания ред.
Затегнете болтовете на капачката на лагера на разпределителния вал в указания ред и до необходимия въртящ момент (10 Nm).
Проверете и регулирайте хлабините на клапаните, ако е необходимо.
Инсталирайте:
- семеринг на разпределителния вал,
- капак на цилиндровата глава,
- вакуумна помпа,
- ангренажен ремък,
- шайба на коляновия вал,
- датчик за положение на разпределителния вал,
- дясна опора на окачването на махалото,
- спомагателен задвижващ ремък,
- защита на масления съд на двигателя,
- облицовка на предния десен калник,
- дясно предно колело,
- корпус на въздушния филтър.
Свържете батерията.
