Снятие
1. Снимите головку блока цилиндров как описано в Главе 9, и разместите ее на верстаке.
2. Постепенно открутите болты, удерживающие осью коромысел и крепежную пластину к головке блока цилиндров, и достаньте вал. Обратите внимание, что болты не одинаковы, и перед снятием необходимо обозначить их расположение. Болты №2 и №4 - цельные, а остальные - полые. Их головки имеют соответствующую цветную маркировку (см. иллюстрации).

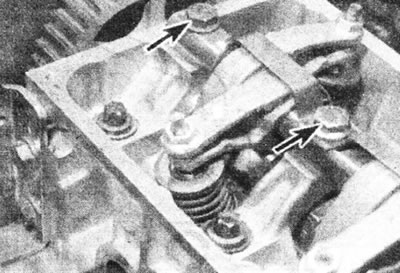

8.2а. Два болта крепления оси коромысел (отмечены стрелками).

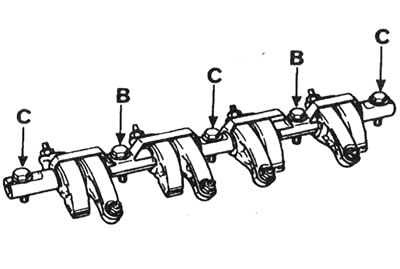

8.2b. Обозначение болтов крепления оси коромысел: В - Цельные болты с желтой меткой; С - Полые болты с черной меткой.
3. Удерживая распредвал гаечным ключом за специальные шлицы, открутите болт и снимите звездочку (см. иллюстрацию).

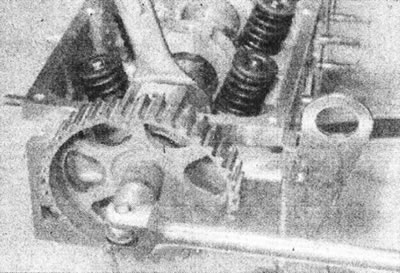

8.3. Открутите болт крепления звездочки распредвала.
4. С помощью торцевого фигурного ключа открутите два болта и снимите распределитель с головки блока цилиндров. Отмечать установочное положение распределителя нет необходимости.
5. С помощью микрометра измерьте осевой зазор распредвала, и сравните его с данными в Спецификациях (см. иллюстрацию).

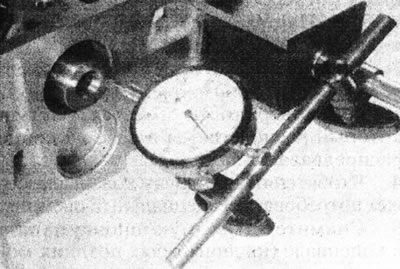

8.5. С помощью микрометра проверьте осевой люфт распредвала.
Таким образом можно определить износ опорной пластины.
6. Открутите два болта, и удалите опорную пластину из паза в распредвале (см. иллюстрацию).

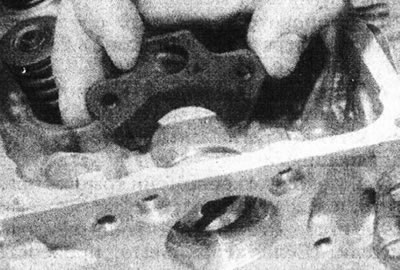

8.6. Снимите опорную пластину распредвала.
7. Аккуратно достаньте распредвал из головки блока цилиндров со стороны звездочки. Следите затем, чтобы не повредить рабочие поверхности (см. иллюстрацию).

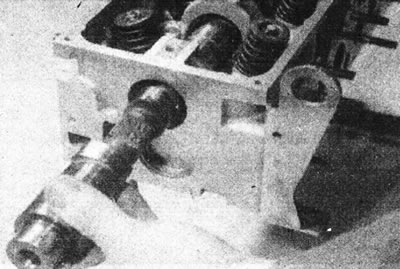

8.7. Извлеките распредвал из головки цилиндров.
Осмотр
8. Осмотрите рабочие поверхности подшипников распредвала, рабочие поверхности кулачков и эксцентриковый винт топливоподкачивающего насоса на наличие выработанных мест и царапин. Замените распредвал при обнаружении таких повреждений.
9. Проверьте состояние поверхностей подшипников на распредвале и в головке блока цилиндров. Если эти поверхности чрезмерно изношены, потребуется новая головка.
Установка
10. Нанесите смазку на поверхности подшипников в головке блока цилиндров и на кулачки распредвала, затем вставьте распредвал в головку.
11. Установите опорную пластину, затем вставьте и зажмите болты.
12. Измерьте осевой зазор как описано в пункте 5, и убедитесь, что он не выходит за рамки приведенных в Спецификациях предельных значений. Чрезмерный осевой зазор может быть только из-за износа опорной пластины или распредвала.
13. Установите распределитель и зажмите два болта, используя торцевой фигурный ключ.
14. Установите звездочку распредвала. Заблокируйте распредвал, затем вставьте и зажмите болт усилием затяжки, регламентированным Спецификациями(см. иллюстрацию).

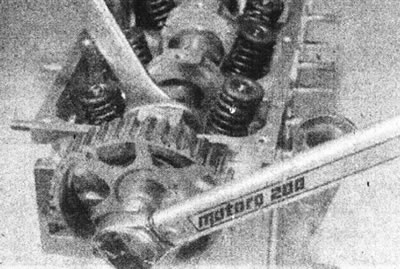

8.14. Зажмите болт крепления распредвала.
15. Установите ось коромысел и крепежную пластину, затем вставьте болты на прежние места и зажмите их усилием затяжки, регламентированным Спецификациями.
16. Установите головку блока цилиндров как описано в Главе 9.
