Dolné ovládacie rameno a puzdrá ramena nápravy (Renault Symbol 2)

Špeciálny nástroj:

• Svorka - súz. 1414-01

Uťahovacie momenty:

• Skrutka kolesa - 90 Nm
• Upevňovacie matice páky k pomocnému rámu - 90 Nm
• Upevňovacia matica páky na náboj - 55 Nm
• Upevňovacie matice stabilizátora - 15 Nm

Odstránenie

• zatiahnite parkovaciu brzdu;
• zdvihnite prednú časť vozidla, umiestnite bezpečnostné podpery pod karosériu a vyberte príslušné koleso;
• odskrutkujte skrutky a odskrutkujte matice upevňujúce stabilizátor k ramenu zavesenia;

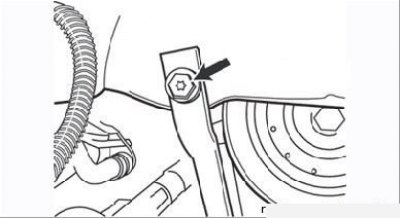

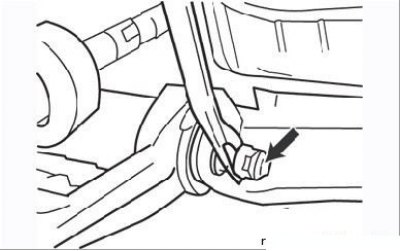

• ak je v konštrukcii nosná tyč, odskrutkujte skrutky, ktoré ju pripevňujú k bočnému nosníku a k prednej skrutke nápravy páky (Obrázok 5.6 a 5.7) a odstráňte lištu;

• odskrutkujte maticu a odstráňte skrutku svorky, ktorá zaisťuje spodný guľový kĺb k otočnému čapu;
• odstráňte podporný kolík zo svorky, pričom dávajte pozor, aby ste nepoškodili podperu a manžety kĺbu CV, ako aj plastové ochranné tesnenie kĺbu;
• odskrutkujte matice a skrutky nápravy a vyberte páku z auta;
• očistite páku od nečistôt a skontrolujte, či nie je deformovaná, prasknutá a inak poškodená;
• čap guľového kĺbu sa musí pohybovať v puzdre bez zaseknutia a nesmie byť nadmerne opotrebovaný, kryt nesmie byť poškodený. V prípade potreby vymeňte poškodené diely.

Inštalácia

• Skontrolujte prítomnosť plastovej ochrannej podložky (A) na hriadeli guľového kĺbu ramena nápravy.

• Pripevnite riadiace rameno k závesnej konzole a zaistite ho pomocou dvoch osových skrutiek na zadnej strane riadiaceho ramena. Naskrutkujte matice na skrutky a dotiahnite ich rukou;
• Pripojte páku k náboju a utiahnite upevňovaciu maticu guľového kĺbu.
• Nainštalujte stabilizátor. Pomocou svorky Sus. 1414-01 Stlačte objímku stabilizátora a utiahnite upevňovaciu maticu.

• spustite auto na kolesá, manuálne napumpujte pruženie a utiahnite závitové spoje na špecifikované krútiace momenty, počnúc maticami nápravy, potom stabilizátorom a nosnou tyčou;
• skontrolujte a v prípade potreby upravte uhly vyrovnania predných kolies.

Výmena puzdier spodného ramena nápravy

1. Pomocou tŕňa (rezanie rúr s priemerom 30 mm) vytlačte jedno z dvoch puzdier páky.

2. Zatlačte novú objímku nasledovne. takže vzdialenosť (A) medzi objímkami je rovná 146,5 mm.



3. Pomocou tŕňa vytlačte druhé puzdro páky.

4. Zatlačte novú objímku tak, aby vzdialenosť (A) medzi objímkami bola 146,5 mm.
