- Stezaljka - Sus. 1414-01
Momenti pritezanja:
- Vijak kotača - 90 Nm
- Matice za pričvršćivanje poluge na podokvir - 90 Nm
- Poluga prema matici za pričvršćivanje glavčine - 55 Nm
- Matice za pričvršćivanje stabilizatora - 15 Nm
Uklanjanje
- zategnite ručnu kočnicu;
- podignite prednji dio vozila, postavite sigurnosne potpore ispod karoserije i uklonite odgovarajući kotač;
- odvrnite vijke i odvrnite matice koje pričvršćuju stabilizator na polugu ovjesa;
Slika 5.6. Strelica označava gornji vijak za pričvršćivanje potporne šipke
- ako u dizajnu postoji potporna šipka, odvrnite vijke koji je pričvršćuju na bočni element i na prednji vijak osovine poluge (Slika 5.6 i 5.7) i uklonite šipku;
Slika 5.7. Strelica označava maticu koja pričvršćuje donji dio potporne šipke
- odvrnite maticu i uklonite vijak stezaljke koja pričvršćuje donji kuglasti zglob na zglob upravljača;
- uklonite potpornu iglu iz stezaljke, pazeći da ne oštetite potporu i klinove CV zgloba, kao i plastičnu zaštitnu brtvu zgloba;
- odvrnite matice i vijke osovine i skinite polugu s auta;
- očistite polugu od prljavštine i pregledajte ima li deformacija, pukotina i drugih oštećenja;
- svornjak kuglastog zgloba mora se kretati u kućištu bez zapinjanja i ne smije imati prekomjerno trošenje, poklopac ne smije biti oštećen. Zamijenite oštećene dijelove ako je potrebno.
Montaža

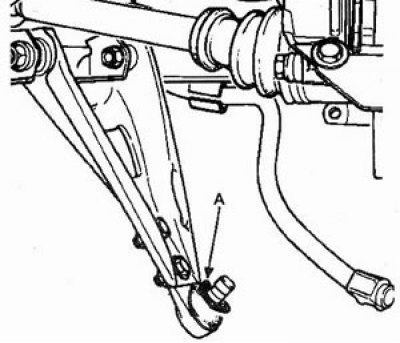

- Provjerite postoji li plastična zaštitna podloška (A) na osovini kuglastog zgloba upravljačke ruke.
- Pričvrstite kontrolnu ruku na nosač ovjesa i učvrstite je s dva vijka osovine na stražnjoj strani kontrolne ruke. Zategnite matice na vijke rukom;
- Spojite polugu na glavčinu i zategnite pričvrsnu maticu kuglastog zgloba.

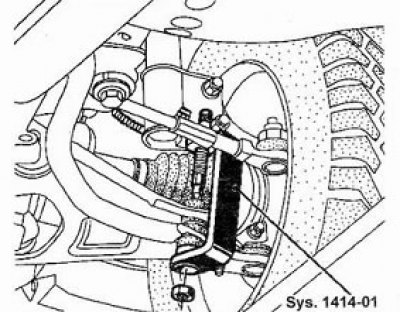

- Ugradite stabilizator. Pomoću Sus stezaljke. 1414-01 Stisnite čahuru stabilizatora i zategnite pričvrsnu maticu.
- spustite automobil na kotače, ručno pumpajte ovjes i zategnite navojne spojeve na navedene momente, počevši od matica osovine, zatim stabilizatora i potporne šipke;
- provjerite i po potrebi podesite kutove poravnanja prednjih kotača.
Zamjena čahura donjeg upravljačkog ramena

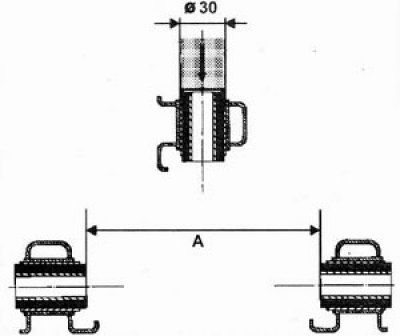

1. Korištenje trna (rezanje cijevi promjera 30 mm) pritisnite jednu od dvije čahure poluge.
2. Utisnite novu čahuru na sljedeći način. tako da je razmak (A) između čahura jednak 146,5 mm.
3. Pomoću trna istisnite drugu čahuru poluge.
4. Utisnite novu čahuru tako da razmak (A) između čahura bude 146,5 mm.
