Spis treści: Wyjmowanie 🠛 Instalacja 🠛
Wyjmowanie
- umieść pojazd na podnośniku lub podnieś tył pojazdu i umieść podpory pod nadwoziem;
- zwolnij hamulec postojowy (naciśnij dźwignię w dół);
Rysunek 7.28. Dźwignia hamulca: 1 – okładzina dźwigni; 2 – plastikowa osłona dźwigni; strzałki wskazują śruby mocujące okładzinę
- odkręć dwie śruby mocujące plastikową osłonę dźwigni (Rysunek 7.28);

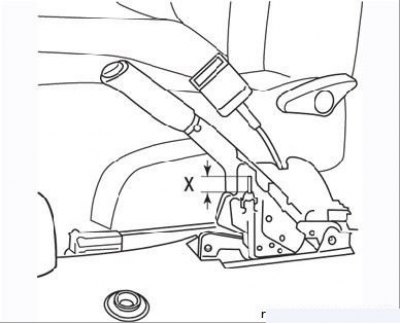

Rysunek 7.29. Nakrętka regulacyjna hamulca postojowego: X=20,0 mm
- odkręcić nakrętkę (Rysunek 7.29) regulacja hamulca postojowego, po uprzednim zmierzeniu wymiaru X (powinno być około 20mm), poluzować napięcie kabla;

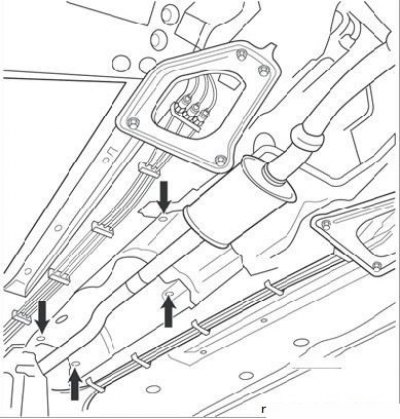

Rysunek 7.30. Śruby do mocowania osłony termoizolacyjnej
- zdejmij osłonę termiczną spod samochodu odkręcając cztery śruby (Rysunek 7.30);

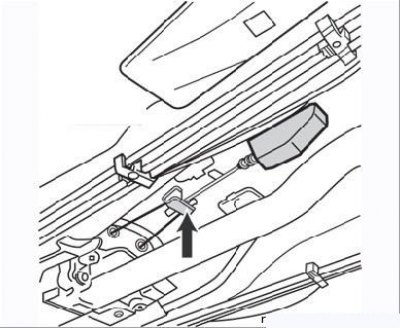

Rysunek 7.31. Wyrównywacz linki hamulca postojowego (strzałka)
- zwolnij oba kable w obszarze korektora (Rysunek 7.31);

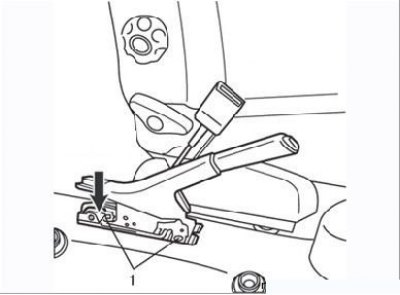

Rysunek 7.32. Nakrętki (1) mocujące dźwignię napędu hamulca postojowego (strzałka wskazuje złącze stykowe kontrolki hamulca postojowego)
- w przedziale pasażerskim odkręcić dwie nakrętki mocujące dźwignię hamulca postojowego i rozłączyć złącze stykowe wyłącznika lampki kontrolnej hamulca postojowego (Rysunek 7.32);
- zdejmij dźwignię hamulca postojowego.
Instalacja
1. Montaż wykonuje się w odwrotnej kolejności.
2. Ustaw odległość X regulatora kabla na 20 mm.
3. W razie potrzeby wyreguluj skok dźwigni hamulca postojowego.
4. Prawidłowo zamontuj osłonę termiczną.
