Каталожны нумар генератара 0 120 416 020. Прывад генератара ажыццяўляецца шматструменным рамянём ад шківа каленчатага вала.
Зняцце
- усталюеце аўтамабіль на пад'ёмнік або падніміце перадпакой частка аўтамабіля, падвядзіце апоры пад кузаў;
- адлучыце провад ад адмоўнай клемы акумулятарнай батарэі;
- зніміце правае пярэдняе кола і гразеахоўны шчыток;
- зніміце рашотку абліцоўвання радыятара;

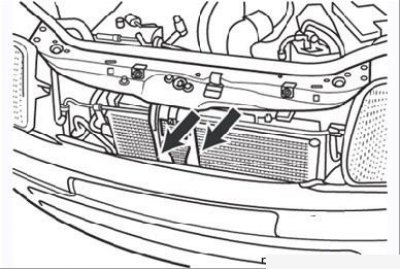

Малюнак 8.2. Ніжнія балты мацавання папярочкі
- зніміце верхнюю папярочку, адкруціўшы два ніжніх ніта мацавання, і пакладзяце яе на рухавік (Малюнак 8.2);
- зніміце ахоўны кажух паліваразмеркавальнай рампы;
- зніміце правую фару;
- зніміце рамень прывада дапаможных агрэгатаў (гл. раздзел "Эксплуатацыя і тэхабслугоўванне");
- зніміце шкіў помпы гідраўзмацняльніка рулявога кіравання;
- зніміце трубаправод падачы паліва з паліваразмеркавальнай рампы з дапамогай прыстасаванні Mot. 1311-06 і раз'яднайце раз'ём фарсункі (Малюнак 8.3);

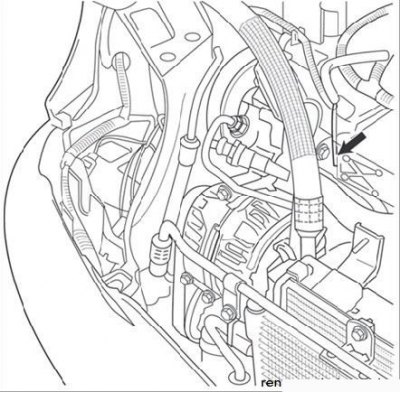

Малюнак 8.3. Кантактны раз'ём фарсункі
- адкруціце ніты мацавання помпы гідраўзмацняльніка рулявога кіравання да кранштэйна;
- вывярніце ніт мацавання трубаправода гідраўзмацняльніка рулявога кіравання да шматфункцыянальнага кранштэйна;
- вывярніце балты мацавання генератара, адвядучы ў бок помпа гідраўзмацняльніка рулявога кіравання.
Ўстаноўка
Усталёўка генератара праводзіцца ў парадку, зваротным зняцці.
Нацягніце рамень прывада генератара.
Фірма Renault рэкамендуе выконваць праверку генератара праз 15 мін прагрэву рухавіка пры напрузе на кантактах 13,5 У. Сіла току генератара ў залежнасці ад частаты кручэння каленчатага вала рухавіка прыведзена ў табл. 8.2.

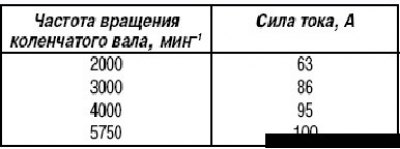

Табліца 8.2 Залежнасць сілы току генератара ад абарачэнняў каленчатага вала рухавіка
