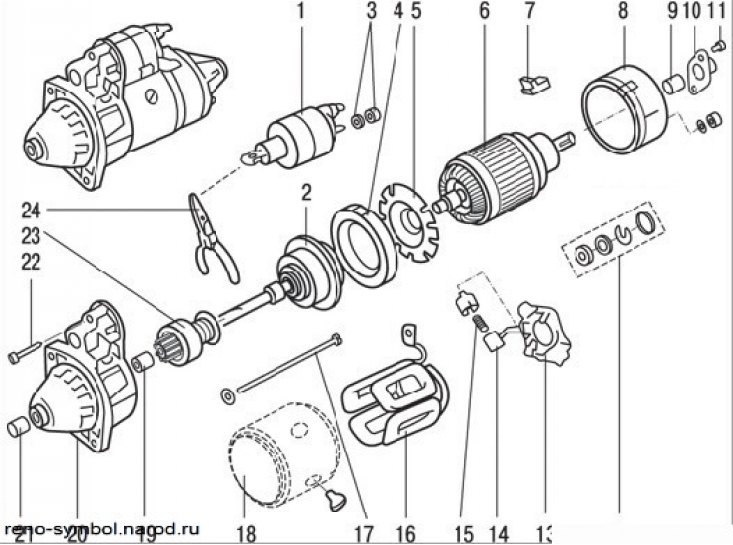

Малюнак 8.6. Дэталі стартара з рэдуктарам: 1 – якое ўцягвае рэле; 2 - вузел рэдуктара; 3 – гайка і шайба які ўцягвае рэле; 4 - планетарная шасцярня; 5 – пласціна; 6 - якар; 7 – гумовае ўшчыльненне; 8 – задняя крышка; 9, 19, 21 - утулкі; 10 - каўпачок; 11, 22 – шрубы; 12 - шайба, прастаўка і разрезная шайба вала якара; 13 - вузел шчоткатрымальніка; 14 - шчотка; 15 - спружына шчоткі; 16 - абмотка статара; 17 - стяжной ніт; 18 - корпус стартара; 20 - пярэдняя крышка стартара; 23 – прывад стартара; 24 - відэлец
Пры рабоце кіруйцеся Малюнакам 8.6.
Парадак працы:
- зніміце стартар, як апісана вышэй;
- вырабіце на задняе вечка стартара ўсталявальныя пазнакі;

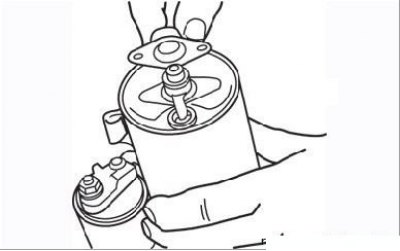

Малюнак 8.7. Зняцце каўпачка з тарца вала якара
- вывярніце шрубы мацавання і зніміце каўпачок з вала якара (Малюнак 8.7);

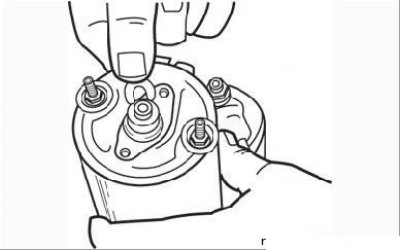

Малюнак 8.8. Зняцце разрезной якая фіксуе шайбы
- зніміце разрезную якая фіксуе шайбу з канца вала якара (Малюнак 8.8), зніміце шайбы і прастаўку, запомніўшы іх становішча;

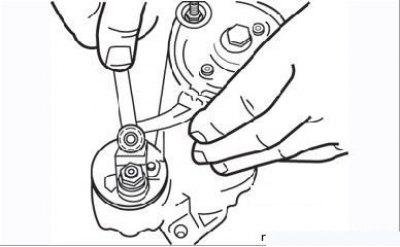

Малюнак 8.9. Адварочванне гайкі мацавання провада "масы" ад які ўцягвае рэле
- адкруціце ад які ўцягвае рэле гайку мацавання провада "масы" (Малюнак 8.9);

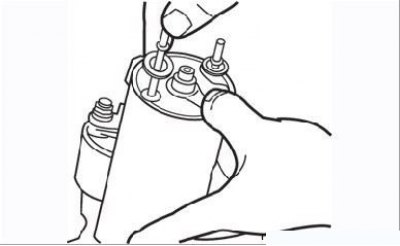

Малюнак 8.10. Выварочванне сцяжных нітаў

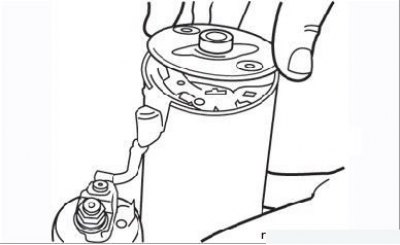

Малюнак 8.11. Зняцце задняга вечка стартара
- вывярніце два сцяжныя ніты (Малюнак 8.10) і зніміце задняе вечка стартара (Малюнак 8.11);
- выміце вузел шчоткатрымальніка разам з гумовым ушчыльняльнікам праводкі ў корпусе стартара;

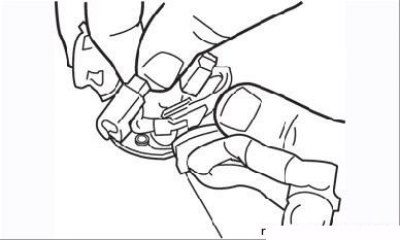

Малюнак 8.12. Шчоткі ў шчоткатрымальніку
- зніміце шчоткі са спружынамі з трымальнікаў шчотак, адмацуеце трымальнікі ад падставы (Малюнак 8.12);
- агледзіце шчоткі. Заменіце пашкоджаныя або зношаныя (менш за 10-12 мм) шчоткі. Пратрыце калектар якара сурвэткай, змочанай у бензіне. Падгарэлы калектар акуратна зачысціце "нулявой" скуркай і прадуйце для выдалення абразіўных часціц;

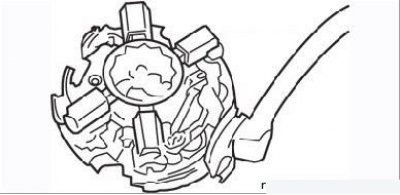

Малюнак 8.13. Фіксацыя шчотак у шчоткатрымальніку з дапамогай галоўкі
- усталюеце шчоткі ў трымальнікі і збярыце вузел з дапамогай галоўкі (Малюнак 8.13); шчоткі павінны без пасядання перамяшчацца ў шчоткатрымальніку;

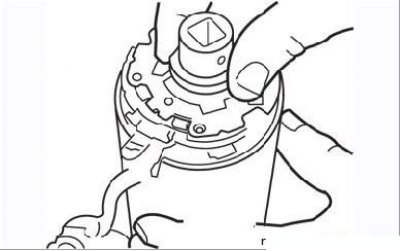

Малюнак 8.14. Усталёўка вузла шчоткатрымальніка на калектар якара
- усталюеце вузел шчоткатрымальніка на калектар якара стартара (Малюнак 8.14) і выміце якая фіксуе галоўку, сочачы за тым, каб шчоткі ўперліся ў калектар;
- выканайце астатнія аперацыі ў парадку, зваротным зняцці, сумясціце пазнакі на вечку і корпусе, правільна ўсталюеце шайбы і прастаўку на вал якара;
- усталюеце стартар на аўтамабіль.
