Кліё 1 (1990-1998)

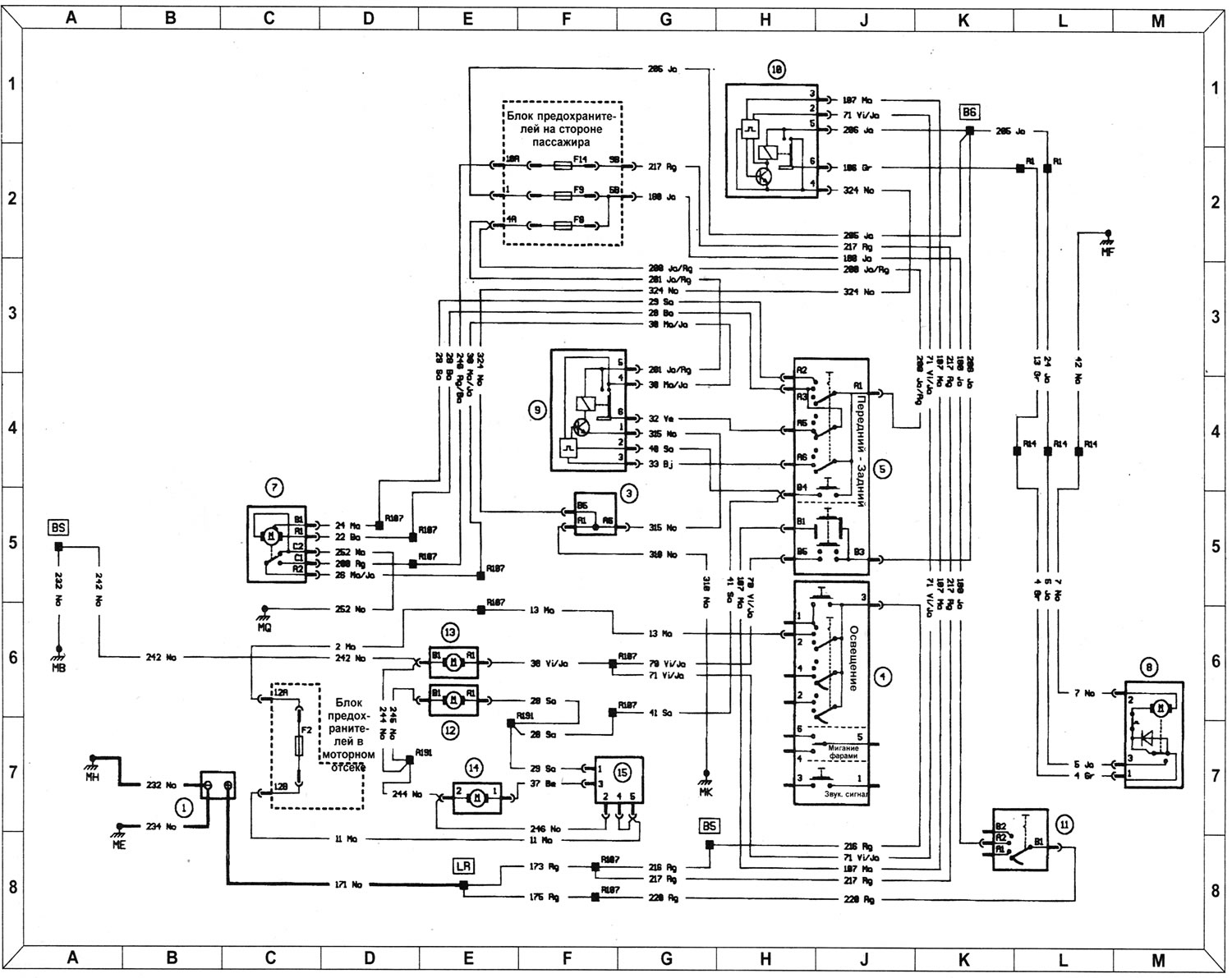

Схема 3а: Дапаможныя ланцугі — шклоачышчальнік (пашыраная камплектацыя) і омыватель фар (Renault Clio 1)

  • Галоўная
  • Clio
  • Кліё 1 (1990-1998)
  • Электраабсталяванне
  • Электрычныя схемы
  • Схема 3а: Дапаможныя ланцугі — шклоачышчальнік (пашыраная ка…
0

Открыть большую картинку в новой вкладке »


Ключ да схемы


  • 1 - Акумулятар
  • 2 - Шчыток прыбораў
  • 3 - Шунт
  • 4 - Камбінаваны перамыкач - асвятленне, паказальнікі павароту і гукавы сігнал
  • 5 - Камбінаваны перамыкач -ачышчальнік / абмывальнік шкла
  • 6 - Гукавы сігнал
  • 7 - Матор пярэдняга шклоачышчальніка
  • 8 - Матор задняга шклоачышчальніка
  • 9 - Рэле пярэдняга шклоачышчальніка
  • 10 - Рэле задняга шклоачышчальніка
  • 11 - Выключальнік запальвання
  • 12 - Помпа пярэдняга шклоамывальніка
  • 13 - Помпа задняга шклоамывальніка
  • 14 - Помпа абмывальніка фар
  • 15 - Рэле абмывальніка фар
Гэты артыкул даступны на: рускай, англійскай, балгарскай, украінскай, сербскай, харвацкай, румынскай, польскай, славацкай, венгерскай
Артыкул быў правераны рэдактарам: Федасееў Дзяніс
