Задвижващ ремък на спомагателното оборудване (двигател K4M) (Renault Fluence 1)

Внимание. Не завъртайте коляновия вал на двигателя в посока, обратна на посоката на въртене.

Внимание. Не забравяйте да смените задвижващия ремък на аксесоарите.

Премахване

Поставете колата на асансьор.

Изключете батерията.

Свалете горния капак на двигателя.

Свалете дясното предно колело.

Отстранете облицовката на предния десен калник.

[Тази бележка е копирана от ресурса: www.RENAULTBOOK.ru]

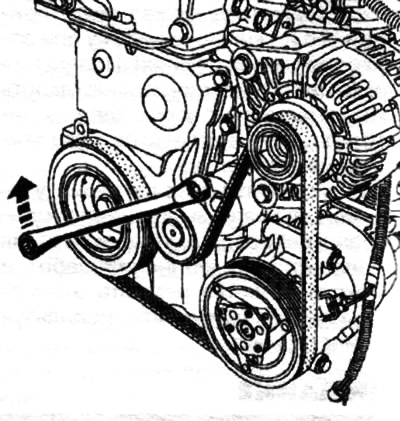

Отстранете дясната странична армировка. Завъртете автоматичния обтегач на задвижващия ремък на аксесоарите по посока на часовниковата стрелка с 16 mm гаечен ключ.



Свалете задвижващия ремък на аксесоарите.

Отстранете опъващата ролка.

Монтиране

Използвайте четка, за да почистите всякакви отлагания от жлебовете на шайбата на коляновия вал. Монтирайте опъващата ролка.

Затегнете монтажния болт на опъващата ролка до необходимия въртящ момент (40 Nm).

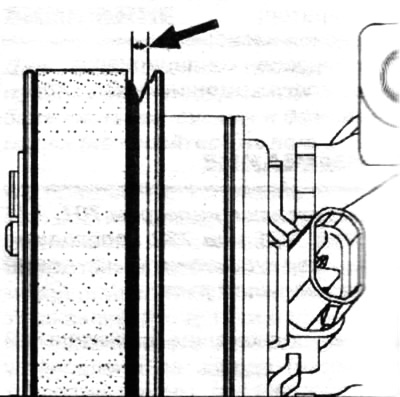

Внимание. Задвижващият ремък на аксесоарите има пет канала, а шайбата на компресора на климатика има шест канала. Когато монтирате колана, уверете се, че жлебът, показан със стрелката на фигурата, остава свободен.

Монтирайте допълнителния задвижващ ремък.



За да монтирате правилно задвижващия ремък на аксесоарите върху шайбите, завъртете коляновия вал на двигателя с два оборота.

Инсталирайте в реда, обратен на премахването.

Свържете батерията.
