Отстранете постелката.
Изключете батерията.
Премахване:
- предна въздушна възглавница на водача;
- волан.
Разхлабете винтовете (1), закрепващи облицовките на кормилната колона.
Поставете кормилната колона в долна позиция.
Отстранете горния капак на кормилната колона.
Поставете кормилната колона в горна позиция.
Отстранете долния корпус.

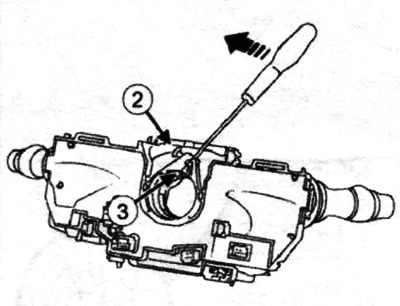

Разхлабете болта (2), без да го сваляте.
Освободете модула на превключвателя на кормилната колона, като използвате плоска отвертка като лост в точка (3).
Отстранете модула на превключвателя на кормилната колона.
Разкачете съединителите на модула на превключвателя на кормилната колона.

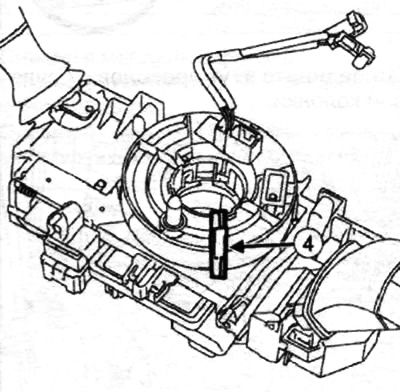

Забележка: Когато сменяте, не отстранявайте щифта (4) на превключвателите на кормилната колона.
Оригиналът на тази статия е на уебсайта (renaultbook.ru)
Отстранете долната облицовка на арматурното табло (вижте раздел "Електрическо оборудване").
 |
 |
Отстранете линията за подаване на въздух от предната зона на краката (вижте раздела Електрическо оборудване).
За достъп до клемната връзка на кардана на кормилния вал, сгънете назад постелката.
Разхлабете болта (1) на клемната връзка на карданния шарнир на кормилния вал.
Отстранете вилицата на карданния шарнир.
Разкачете конектора (2) на електрическата ключалка на кормилната колона.
Разкачете съединителите на кормилната колона (3).
Изключете кабелния сноп от кормилната колона.
Свали го (закрепващи гайки 4) и кормилната колона.
Монтирайте кормилната колона.
Затегнете монтажните гайки на кормилната колона в указания ред до определения въртящ момент от 21 Nm.
Закрепете кабела към скобите на кормилната колона.
Прикачете:
- съединители на кормилната колона;
- конектор за електрическо заключване на кормилната колона.
Забележка: Проверете надеждността на устройството за заключване на съединителя.
Монтирайте карданната вилка върху кормилното устройство, без да променяте позицията й с повече от един зъб от първоначалната й позиция.
Затегнете клемния болт на универсалната шарнирна вилка на кормилната предавка до определения въртящ момент от 62 Nm.
Поставете постелка.
Монтирайте частите в обратен ред.
