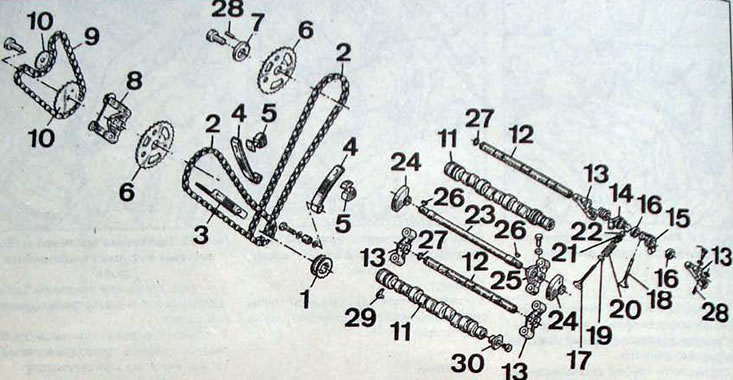

Мал. 2.9. Газорозподільчий механізм:1 - зірочка колінчастого валу; 2 – ланцюги приводу розподільчих валів; 3 - черевик; 4 - черевик натягувача ланцюга; 5 - гідромеханічний натягувач ланцюга; 6 - зірочка розподільчого валу; 7 – ексцентрик; 8 - автоматичний пристрій натягу ланцюга приводу балансувального валу; 9 - ланцюг приводу балансувального валу; 10 - зірочка; 11 – розподільні вали; 12 - вісь коромисел; 13 - опора осі коромисел; 14 - коромисло випускного клапана; 15 - коромисло впускного клапана; 16 – дистанційна втулка; 17 – випускний клапан; 18 - впускний клапан; 19 – нижня тарілка пружини; 20 – пружина клапана. 21 - верхня тарілка пружини; 22 - сухарі; 23 - балансувальний вал; 24 – балансири; 25 - опора балансувального валу; 26 – шпонка; 27 - стопорне кільце; 28 - штифт «Mecanindus»; 29 - втулка приводу розподільника
Увага
- Якщо необхідна заміна однієї деталі, слід замінити всі деталі приводу механізму газорозподілу: ланцюги, зірочки, черевики та натягувачі.
- Ця операція вимагає зняття двигуна разом із коробкою передач.

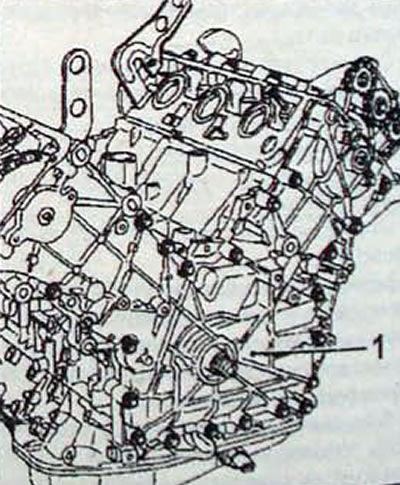

Мал. 2.10. Розташування кришки (1) приводу газорозподільного механізму

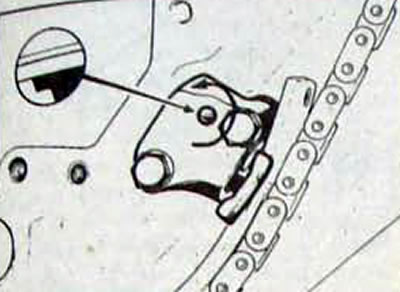

Мал. 2.11. Щоб послабити натяг ланцюга, поверніть замок проти годинникової стрілки
Зняття
- Зніміть з автомобіля двигун разом із коробкою передач.
- Зніміть панель кріплення опори кронштейна двигуна.
- Зніміть корпус термостату.
- Зніміть шків ременя приводу навісних агрегатів і дістаньте сальник.
- Поверніть колінчастий вал у таке положення, щоб шпонка шківа ременя приводу навісних агрегатів була вертикально вгорі.
- Зніміть кришки передньої та задньої головок циліндрів.
- Зніміть кришку приводу газорозподільного механізму
- Викрутіть болти кріплення зірочки масляного насоса і одночасно зніміть дві зірочки, ланцюг, дистанційну втулку колінчастого валу та шпонку.
- Максимально ослабте автоматичний пристрій натягу ланцюга та пристосуванням Mot 1209 зафіксуйте його у цьому положенні.
- Викрутіть болти кріплення зірочки розподільного валу передньої головки циліндрів та зірочки балансувального валу.
- Максимально послабте пристрої натягу ланцюгів приводу розподільних валів і зафіксуйте їх у цьому положенні, повернувши клямки викруткою проти годинникової стрілки.
- Забороняється знімати стопор 1 (Мал. 2.12) натягувача ланцюга Положення цього стопора (активне чи пасивне) визначається дією пружини (2), яка заштовхує кульку (3) в канал стопоріння.

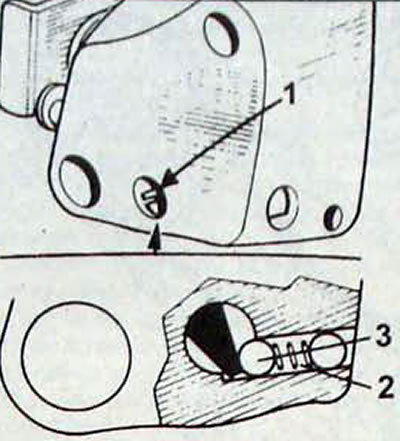

Мал. 2.12. Стопор натяжного пристрою ланцюга: 1 – стопор; 2 – пружина; 3 - кулька
- Якщо стопор був знятий випадково, необхідно змінити весь натягувач, так як при установці не можна бути впевненим у правильному розташуванні стопора по відношенню до натискної кульки (через небезпеку розташувати стопорний канал на витках пружини).
- Зніміть натяжні пристрої ланцюга, дотримуйтесь обережності, щоб не пошкодити фільтри, розташовані за натяжними пристроями
- Викрутіть болт кріплення зірочки розподільного валу задньої головки циліндрів.
- Зніміть черевики з натягнутої гілки мети
- Одночасно зніміть ланцюг та зірочку з розподільчого валу задньої головки циліндрів.
- Одночасно зніміть ланцюг і 2 зірочки з розподільчого валу передньої головки циліндрів, при цьому будьте обережні, щоб не втратити шпонку (Мал. 2.13).

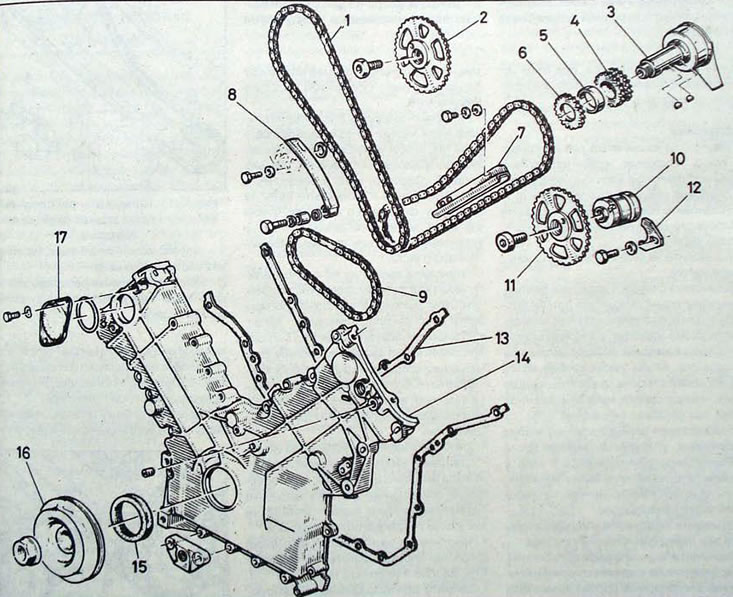

Мал. 2.13. Привід механізму газорозподілу: 1 - Ланцюг; 2- зірочка розподільчого валу; 3 - колінчастий вал; 4 - зірочка колінчастого валу; 5 – дистанційна втулка; 6-зірочка приводу масляного насоса; 7 - напрямний черевик ланцюга; 8 – заспокійник ланцюга; 9 - ланцюг приводу масляного насоса; 10 – розподільчий вал; 11 - зірочка розподільчого валу; 12 - пластина фіксації розподільчого валу; 13 – прокладка кришки; 14 – передня кришка; 15 - переднє кільце ущільнювача колінчастого валу; 16 - шків колінчастого валу; 17 - захисна пластина
Встановлення
- Поверніть колінчастий вал двигуна в таке положення, щоб шпонковий паз на колінчастому валу був направлений передній секції блоку циліндрів.
- Встановіть новий фільтр і натяжний пристрій ланцюга на передню секцію доки циліндрів.
- Встановіть на колінчастий вал шпонку 1 зірочку.
- Встановіть черевик і закріпіть болтом, попередньо змастивши його різьблення засобом Loctite Frenetanche. Встановіть зірочку розподільного валу передньої головки циліндрів у ланцюг так, щоб установча мітка на передній стороні зірочки знаходилася між двома мітками ланок ділі, як показано на малюнку 2.14.

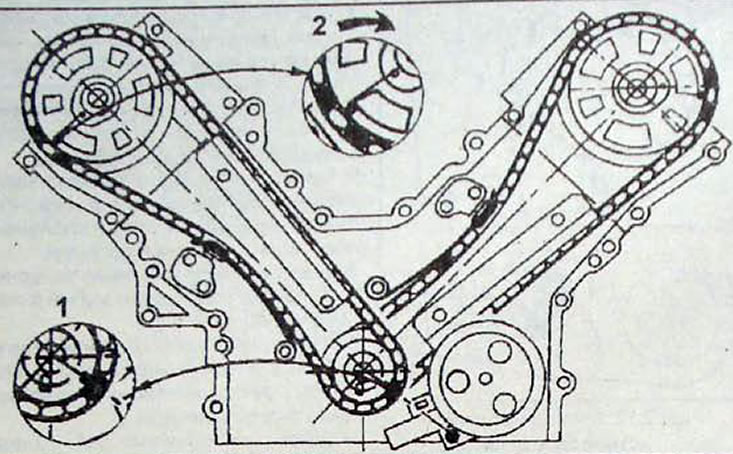

Мал. 2.14. Положення розподільчого валу передньої головки циліндрів: 1 - шпонка колінчастого валу, повернена у бік передньої секції блоку; 2- мітка на зірочці розподільного валу, що знаходиться між двома мітками ланцюга циліндрів

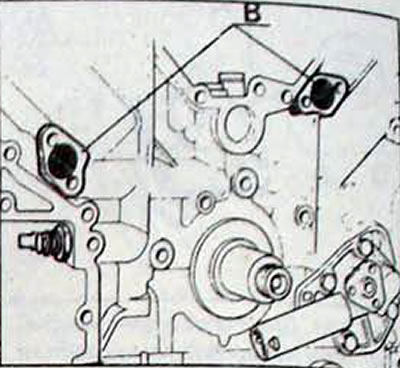

Мал. 2.15. Розташування масляних фільтрів (У) натягувача ланцюга

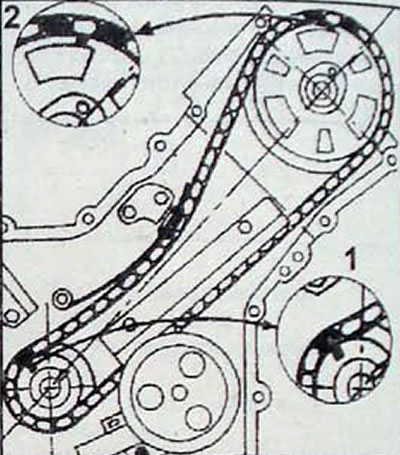

Мал. 2.16. Положення розподільного валу задньої головки циліндрів: 1 - шпонка колінчастого валу, повернена вертикально донизу; 2 - мітка на зірочці розподільного валу, що знаходиться між двома мітками ланцюга

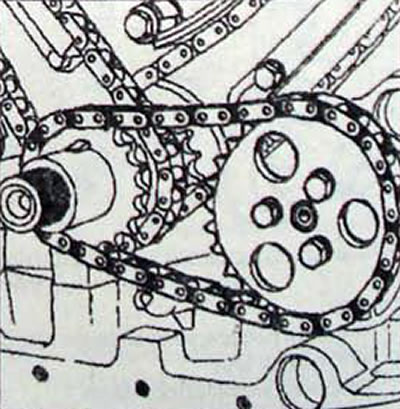

Мал. 2.17. Ланцюг та зірочки привід масляного насоса
- Підтримуючи ланцюг та зірочку в цьому положенні, встановіть нижню частину ланцюга на зірочку колінчастого валу і поєднайте одиночну мітку на ланці ланцюга із налаштуванням на передній стороні зірочки.
- Встановіть зірочку на розподільний вал передньої головки циліндрів.
- Встановіть черевик і закріпіть болтом, попередньо змастивши його різьблення засобом Loctite Frenetanche.
- Поверніть колінчастий вал двигуна в таке положення, щоб шпонковий паз на колінчастому валу знаходився вертикально внизу.
- Встановіть новий фільтр та натяжний пристрій ланцюга на задню секцію блоку циліндрів.
- Встановіть черевик і закріпіть болтом. попередньо змастивши його різьблення блокуючим засобом Loctite FrenWanche.
- Встановіть зірочку розподільного валу задньої головки циліндрів у ланцюг так, щоб установча мітка знаходилася між мітками на ланках ланцюга. Підтримуйте ланцюг і зірочку в цьому положенні і встановіть ланцюг на зірочку колінчастого валу так, щоб мітка на ланці ланцюга суміщалася з настановкою на зірочці колінчастого валу.
- Встановіть зірочку на розподільний вал задньої головки циліндрів, при цьому виступ на зірочці повинен увійти в паз розподільчого валу.
- Встановіть черевик і закріпіть болтом, попередньо змастивши його різьблення засобом Loctite Frenetanche.
- Вкрутіть болт кріплення зірочки розподільного валу задньої головки циліндрів і затягніть його потрібним моментом.
- Звільніть натяжні пристрої ланцюгів.
- Встановіть зірочку балансувального валу разом із ланцюгом, забезпечте суміщення мітки на зірочці балансувального валу з міткою на зірочці розподільчого валу.
- Нанесіть на різьблення болта кріплення зірочки блокуючий засіб Loctite Frenetanche і вкрутіть болт.
- Зніміть пристрій, що блокує автоматичний пристрій натягу ланцюга, та перевірте натяг ланцюга.
- Встановіть на колінчастий вал дистанційну втулку, шпонку та зірочку приводу масляного насоса.
- Встановіть ланцюг та зірочку приводу масляного насоса та закріпіть болтами, попередньо змастивши різьблення болта блокуючим засобом Loctite Frenetanche
- Нанесіть на поверхню, що сполучається, кришки приводу газорозподільного механізму шар герметика.
- Встановіть кришку приводу газорозподільного механізму та закріпіть болтами, попередньо змастивши різьблення менших болтів блокуючим пристроєм Loctite Frenetanche
- Нанесіть на різьблення болтів кріплення кришки головки циліндрів блокуючий засіб Loctite Frenetanche.
- Нанесіть на поверхню, що сполучається, кришки головки циліндрів тонкий шар герметика, встановіть кришку і закріпіть її болтами
- Встановіть термостатичний корпус.
- Пристроєм Mot 658 встановіть сальник у кришку приводу газорозподільного механізму.
- Встановіть шків ременя приводу навісних агрегатів та закріпіть його гайкою.
- Встановіть панель опори двигуна.
- Встановіть двигун із коробкою передач у автомобіль.
