| Моменти затягування | |
| Болти кріплення багатофункціонального кронштейна на блоці циліндрів | 44 Нм |
| Болт кріплення багатофункціонального кронштейна до піддону картера двигуна | 25 Нм |
Зняття
Встановіть автомобіль на двостійковий підйомник.
Вимкніть акумулятор.
Зніміть:
- праве переднє колесо,
- правий передній підкрилок,
- болти кріплення захисту піддону картера двигуна,
- захист піддону картера двигуна,
- передній бампер,
- ремінь приводу допоміжного обладнання,
- генератор.
Моделі з обігрівачем
Відкрутіть болти кріплення насоса гідропідсилювача рульового керування на багатофункціональному кронштейні (не від'єднуючи шланги).
Закріпіть насос гідропідсилювача кермового керування на передній панелі кузова.
Моделі з кондиціонером
Від'єднайте роз'єм компресора кондиціонера.
Відкрутіть болти кріплення компресора кондиціонера (не від'єднуючи трубопроводів).
Закріпіть компресор кондиціонера на передній нижній поперечині.
Усі моделі
Від'єднайте джгут дротів від багатофункціонального кронштейна.
Зніміть:

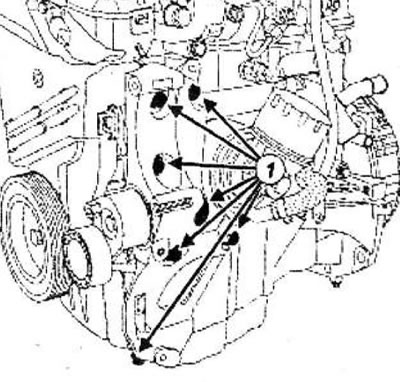

- болти (1) кріплення багатофункціонального кронштейна,
- багатофункціональний кронштейн.
Встановлення
Встановіть функціональний кронштейн.

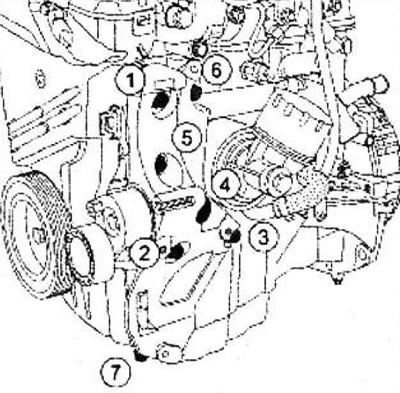

Закрутіть, не затягуючи, болти (1)-(7).
Попередньо затягніть болти кріплення багатофункціонального кронштейна (1) та (2) на блоці циліндрів 5 Нм.
Послабте затягування болтів (1) та (2) на половину оберту.
Попередньо затягніть болт кріплення багатофункціонального кронштейна (7) на піддоні картера двигуна 5 Нм.
Попередньо затягніть болти кріплення багатофункціонального кронштейна (1) та (2) на блоці циліндрів 5 Нм.
Попередньо затягніть болти кріплення багатофункціонального кронштейна (3), (4), (5), (6) на блоці циліндрів 5 Нм.
Затягніть потрібні моменти у зазначеному порядку (1), (2), (3), (4), (5), (6) болти кріплення багатофункціонального кронштейна на блоці циліндрів (44 Нм).
Затягніть болт кріплення багатофункціонального кронштейна до піддону картера двигуна (25 Нм) (7).
Установка проводиться у порядку, зворотному зняттю.
