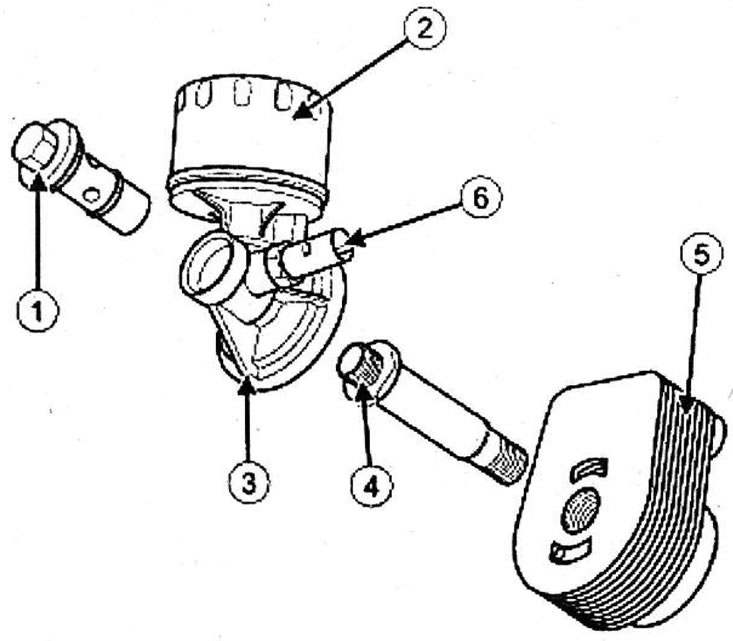

Водомасляний охолоджувач (Renault Duster 1)

Моменти затягування
Болт кріплення водомасляного охолоджувача	39 Нм
Болт кріплення кронштейна масляного фільтра	28 Нм

Зняття

Встановіть автомобіль на двостійковий підйомник.

Зніміть:

• верхню кришку двигуна,
• захист піддону картера двигуна,
• накладку під паливним фільтром.

Злийте рідину із системи охолодження двигуна.

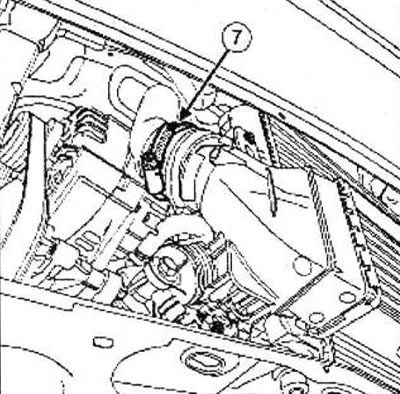

Від'єднайте відвідний повітропровід (7) на охолоджувачі повітря.



Відведіть убік повітропровід, що відводить.

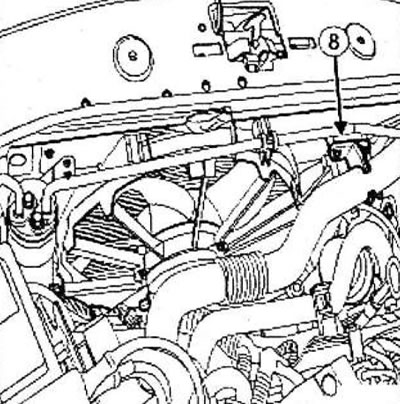

Зніміть кронштейн відвідного повітропроводу (8) з кріплення електровентилятора.

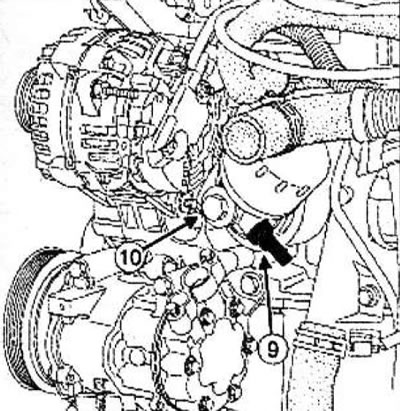

Від'єднайте дроти від датчика тиску масла (9).

Встановіть ємність під двигун масляного фільтра.

Викрутіть болт (10) кронштейна масляного фільтра.

Зніміть кронштейн масляного фільтра.

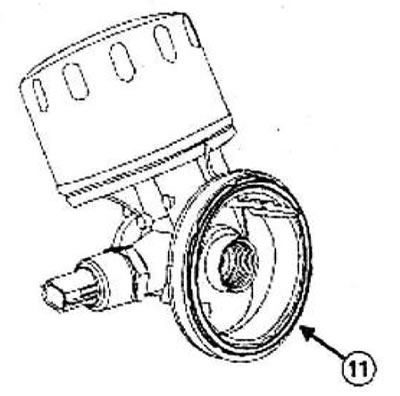

Зніміть прокладку (11) із кронштейна масляного фільтра.


Зніміть:

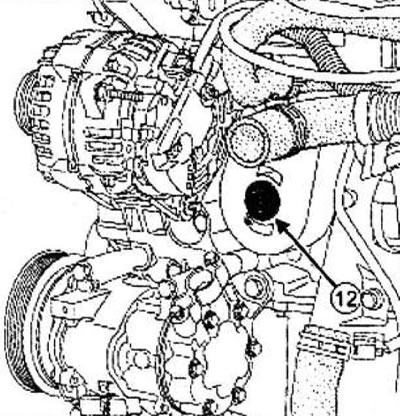

• болт кріплення (12) водомасляного охолоджувача,
• водомасляний охолоджувач.

Видаліть чистою ганчіркою потоки олії та охолоджуючої рідини з блоку циліндрів і з кронштейна масляного фільтра.

Встановлення

Деталі, що підлягають обов'язковій заміні:

• Прокладає водомасляний охолоджувач двигуна на блоці циліндрів.
• Прокладки болта кріплення кронштейна масляного фільтра,
• Прокладка кронштейна масляного фільтра.

Зніміть прокладки охолоджувача (13).

Протріть очищувачем поверхонь:

• гнізда під прокладання водомасляного охолоджувача при його повторному використанні,
• привалочну поверхню водомасляного охолоджувача у разі його повторного використання,
• привалочні поверхні всіх прокладок на трубопроводі, що підводить водяного насоса,
• привалочну поверхню блоку циліндрів,
• гнізда прокладок кронштейна масляного фільтра,
• гнізда під прокладання кронштейна масляного фільтра.

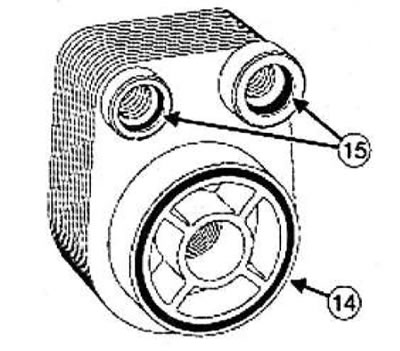

Встановіть нові прокладки (14) і (15) на домашній охолоджувач.

Нанесіть мильну воду на обидві прокладки (15), що сполучаються з трубопроводом водяного насоса, що підводить.



Встановіть водомасляний охолоджувач.



Затягніть болт кріплення водомасляного охолоджувача (39 Нм).

Встановіть:

• нову прокладку в гніздо під прокладку кронштейна масляного фільтра,

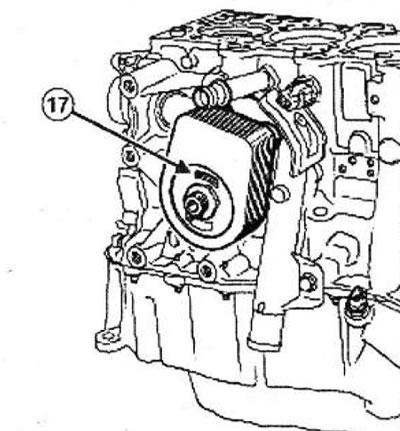

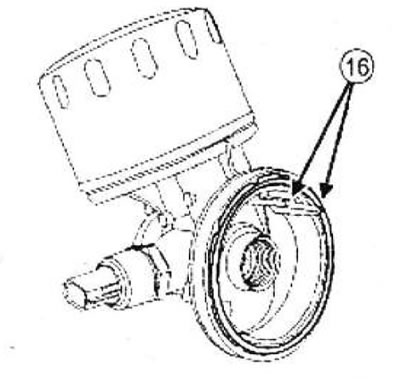

• кронштейн масляного фільтра, встановивши виступ (16) в отвір (17) охолоджувача водомасляного.

Закрутіть болт кріплення кронштейна масляного фільтра.

Затягніть болт кріплення кронштейна масляного фільтра (28 Нм).


З'єднайте роз'єм датчика тиску масла.

Встановіть кронштейн відвідного повітропроводу на кріпленні електровентилятора.

Приєднайте відвідний повітропровід до повітряного охолоджувача.

Заправте рідиною систему охолодження двигуна.

Встановіть:

• накладку під паливним фільтром,
• захист піддону картера двигуна,
• верхню кришку двигуна.

Видаліть повітря із системи охолодження двигуна.
