Зняття
Встановіть автомобіль на двостійковий підйомник.
Вимкніть акумулятор.
Зніміть:
- коробку передач,
- зчеплення,
- маховик.
Моделі із двигуном К4М

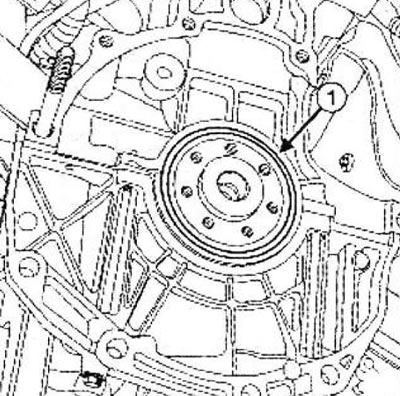

Зніміть за допомогою викрутки сальник колінчастого валу (1) з боку коробки.
![](https://www.renaultbook.ru/img/duster/0261.jpg)
Примітка: Намагайтеся не пошкодити поверхню колінчастого валу.
Моделі із двигуном К9К

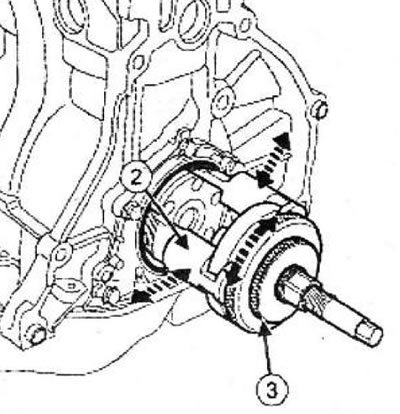

Встановіть знімач на вал, підігнувши захвати (2) діаметром валу за допомогою диска з накаткою (3).
![](https://www.renaultbook.ru/img/duster/0262.jpg)

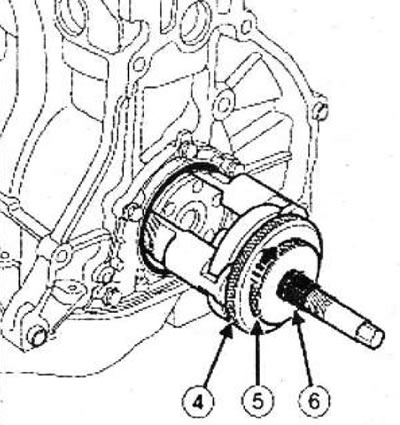

Закрутіть диск із накаткою (5) до блокування (4), щоб зафіксувати затискачі на валу.
Поверніть знімач у сальник шестигранною гайкою (6).
![](https://www.renaultbook.ru/img/duster/0263.jpg)

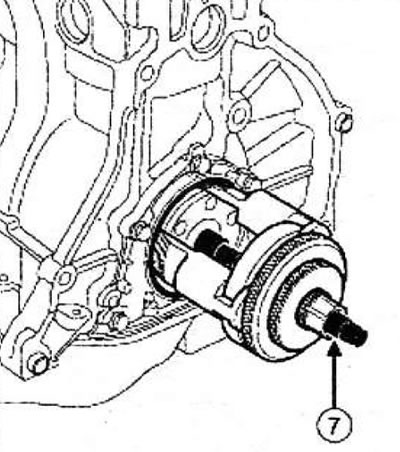

Зніміть сальник з боку коробки, завертаючи різьбовий стрижень (7).
![](https://www.renaultbook.ru/img/duster/0264.jpg)
Встановлення
Деталі, що підлягають обов'язковій заміні: сальник колінчастого валу з боку маховика.
Увага! Для забезпечення герметизації поверхні привалки повинні бути чистими, сухими і без слідів масла (не торкайтеся їх пальцями).
Протріть очищувачем поверхонь:
- посадкове місце сальника на колінчастому валі,
- гніздо сальника колінчастого валу на блоці циліндрів.
Моделі із двигуном К9К
Примітка:
- Сальники цього типу легко ушкоджуються.

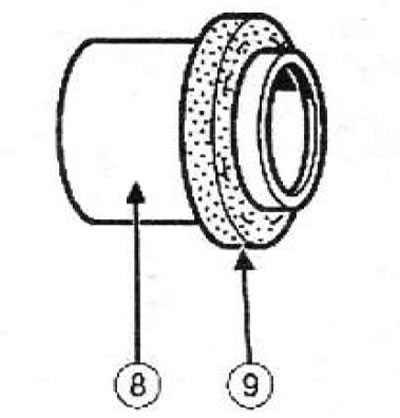

- Під час роботи з ними обов'язково використовуйте захисну втулку (8). Категорично забороняється торкатися сальника (9) руками, щоб попередити витік олії після встановлення сальника на двигун.
![](https://www.renaultbook.ru/img/duster/0265.jpg)

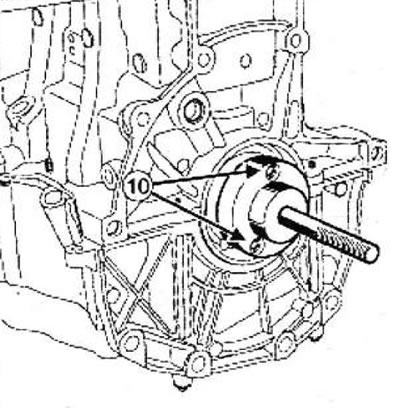

Встановіть на колінчастий вал пристрій, закріпивши його болтами (10).
![](https://www.renaultbook.ru/img/duster/0266.jpg)

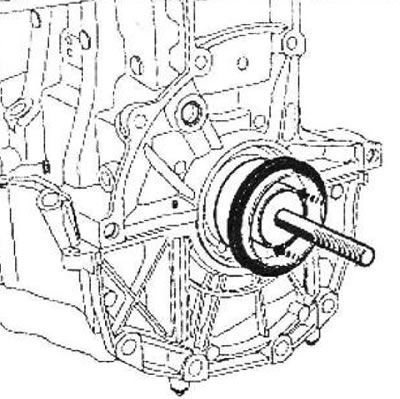

Встановіть на пристрій запобіжну втулку із сальником, намагаючись при цьому не торкатися сальника.
![](https://www.renaultbook.ru/img/duster/0267.jpg)

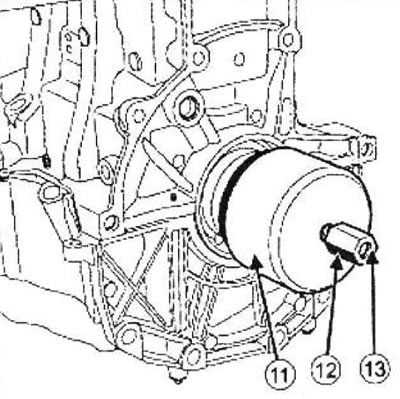

Встановіть ковпак (11) та гайку (12) (при цьому різьбовий отвір (13) гайки повинен бути звернений у бік від двигуна).
![](https://www.renaultbook.ru/img/duster/0268.jpg)

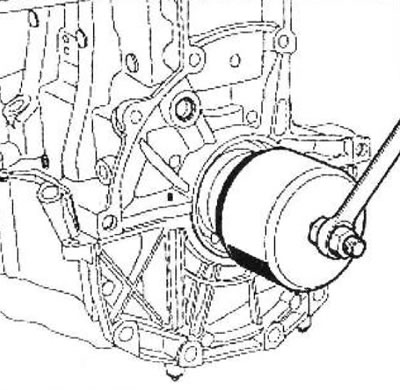

Закрутіть гайку до контакту ковпака з блоком циліндрів.
![](https://www.renaultbook.ru/img/duster/0269.jpg)
Зніміть гайку, ковпак, захисну втулку та підкладку.
![]() | ![]() |
Моделі із двигуном К4М

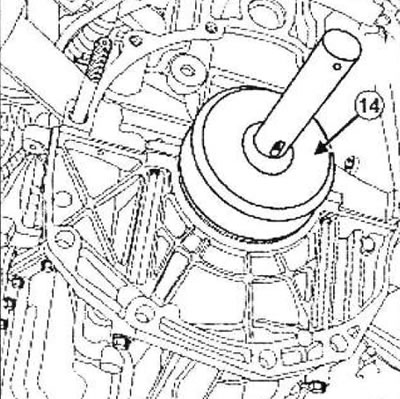

Встановіть сальник колінчастого валу з боку коробки за допомогою пристосування (14).
![](https://www.renaultbook.ru/img/duster/0272.jpg)
Встановіть:
- маховик,
- зчеплення,
- коробку передач.
Підключіть акумулятор.
Виконайте:
- залийте масло в механічну коробку передач,
- Видаліть повітря з гідроприводу зчеплення.
