Зміст: Зняття 🠛 Встановлення 🠛
Моменти затягування: Болти кріплення кришки головки блоку циліндрів – 12 Нм.
Зняття
Зніміть корпус повітряного фільтра.

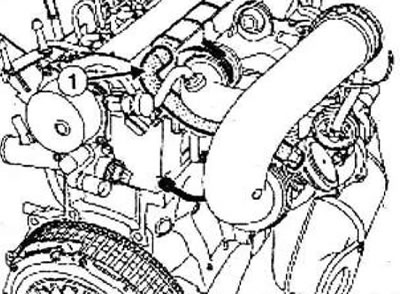

Від'єднайте шланг вентиляції картера (1).
Зніміть:
- болти кріплення кришки головки блоку циліндрів,
- кришку головки блоку циліндрів,
- прокладання кришки головки блоку циліндрів.
Встановлення
Очистіть привалювальні площини головки блоку циліндрів за допомогою матувальних кіл сірого кольору.
Використовуйте очищувач поверхонь для знежирення:
- привалочну площину головки блоку циліндрів,
- гніздо під прокладання кришки головки блоку циліндрів у разі повторного використання.
- деталі, які підлягають обов'язковій заміні: прокладка кришки головки блоку циліндрів.
Увага! Нанесення занадто великої кількості герметика може стати причиною його вичавлювання назовні при затягуванні кріплення деталей. Попадання герметика в охолоджувальну рідину може призвести до пошкодження деяких вузлів та агрегатів (двигуна, радіатора і т.д.).

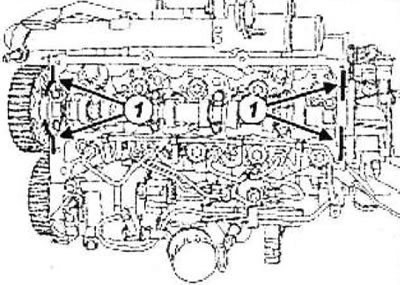

Несіть чотири кульки (1) силіконового герметика діаметром 2 мм і довжиною 10 мм.
Встановіть:
- кришку головки блоку циліндрів,
- болти кріплення кришки головки блоку циліндрів.

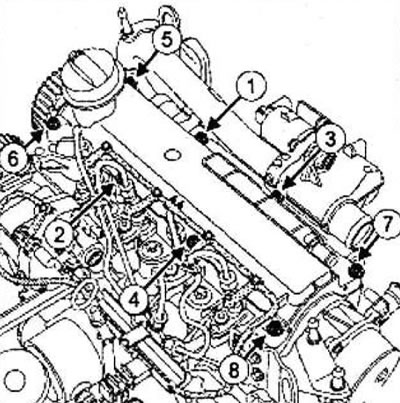

Затягніть у зазначеному порядку болти кріплення кришки головки блоку циліндрів (12 Нм).
Підключіть шланг вентиляції картера.
Встановіть корпус повітряного фільтра.
