Ремінь приводу допоміжного обладнання (двигун із кондиціонером) (Renault Duster 1)

Моменти затягування: Болт кріплення осі натяжного ролика – 40 Нм.

Увага!

Не запускайте двигун без ременя приводу допоміжного обладнання, оскільки це може призвести до руйнування шківа колінчастого валу.

Щоб уникнути витоку холодоагенту, не пошкодіть (не деформуйте, не перегинайте тощо.) трубопровід.

Зняття

Встановіть автомобіль на двостійковий підйомник.

Зніміть:

праве переднє колесо,
правий передній підкрилок,
частково правий передній підкрилок,
пластиковий щиток під паливним фільтром.

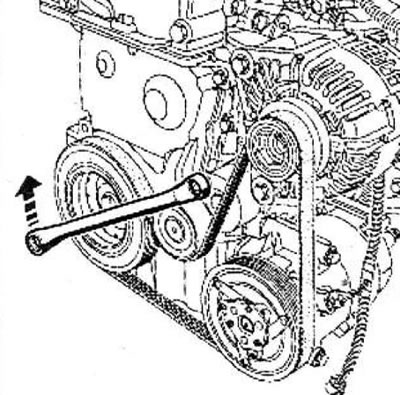

Поверніть автоматичний натяжний ролик ременя приводу допоміжного обладнання за годинниковою стрілкою зігнутим ключем 16 мм.

Зніміть:

ремінь приводу допоміжного обладнання,
натяжний ролик ременя приводу допоміжного обладнання.

Встановлення

Деталі, що підлягають обов'язковій заміні:

Ремінь приводу допоміжного обладнання,
Натяжний ролик ременя приводу допоміжного обладнання,
Болт кріплення натяжного ролика ременя приводу допоміжного обладнання.

Увага! Використовуйте лише пластмасову щітку або металеву щітку з м'якого дроту (латунного).

Очистіть щіткою від відкладень:

шків колінчастого валу,
шків компресора кондиціонера,
шків генератора.

Встановіть новий натяжний ролик новим болтом.

Затягніть болт кріплення осі натяжного ролика (40 Нм).

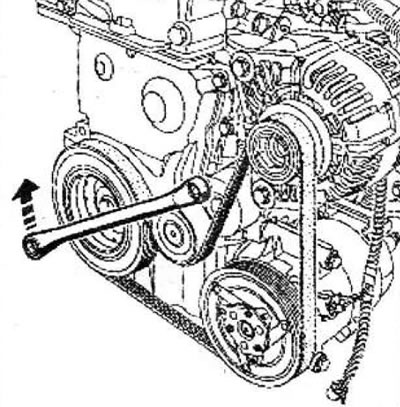

Поверніть автоматичний натяжний ролик за годинниковою стрілкою зігнутим ключем на 16 мм.

Встановіть новий пасний ремінь допоміжного обладнання.

Поверніть колінчастий вал двигуна на два оберти за годинниковою стрілкою (якщо дивитися з боку приводу ГРМ) для правильного встановлення ременя приводу допоміжного обладнання на шківах.

Встановіть:
