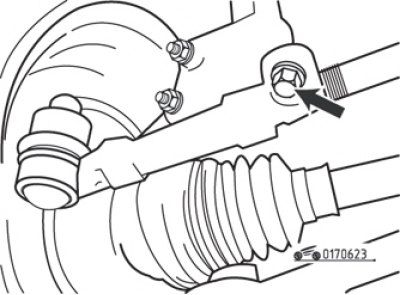

Мал. 6.23. Мацаванне наканечніка рулявой цягі з дапамогай хамута з нітам

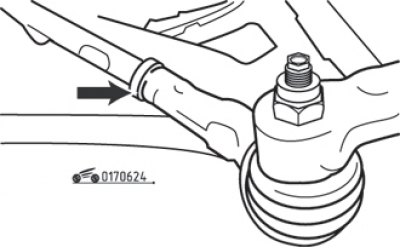

Мал. 6.24. Мацаванне наканечніка рулявой цягі з дапамогай контргайкі (стрэлка)
На аўтамабілі ўжываюцца два выгляду мацавання рулявых наканечнікаў да рулявых цяг: з дапамогай хамута са стяжным нітам (мал. 6.23) і пасродкам контргайкі (мал. 6.24).
Парадак зняцця:
- падніміце перадпакой частка аўтамабіля і ўсталюеце пад кузаў страховачныя апоры;
- зніміце кола з патрэбнага боку;
- калі наканечнік мяркуецца выкарыстоўваць паўторна, пазначце даступным спосабам яго становішча на разьбовай частцы рулявой цягі;
- утрымліваючы наканечнік, вывярніце стяжной ніт хамута або контргайку;
- адкруціце гайку мацавання наканечніка да паваротнага кулака;

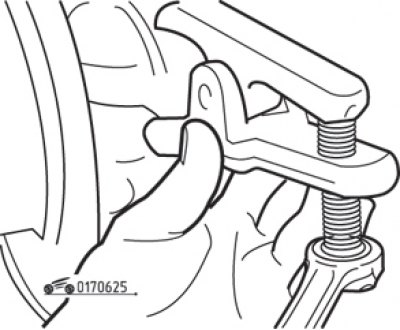

Мал. 6.25. Адлучэнне пальца рулявога наканечніка ад паваротнага кулака з дапамогай здымніка
- з дапамогай здымніка выпрасуйце наканечнік з паваротнага кулака (мал. 6.25); калі мяркуецца паўторнае выкарыстанне наканечніка, то перад ужываннем здымніка накруціце на разьбярства пальца наканечніка гайку;
- адкруціце наканечнік ад рулявой цягі. Калі ўжыта контргайка, палічыце лік віткоў разьбярства на цязе, пачынальна ад контргайкі да тарца наканечніка (у момант яго сходу з цягі). Калі ўжыты стяжной хамут, палічыце лік абарачэнняў наканечніка да яго сходу з рулявой цягі;
- наканечнік падлягае безумоўнай замене пры пруткім ці залішне вольным перасоўванні пальца ў шарніры, парыве ці пашкоджанні ахоўнага чахла, зносе разьбярства або конуснай часткі пальца.
Парадак усталёўкі:
- навінціце на разьбовую частку рулявой цягі контргайку, каб перад гайкай было раней падлічаная колькасць віткоў разьбярства. Навінціце наканечнік на рулявую цягу і зацягніце контргайку. Калі ўжыты наканечнік са стяжным хамутом, укруціце яго ў разьбовую частку хамута на такі ж лік абарачэнняў, якое палічылі пры здыманні. Зацягніце ніт хамута;
- увядзіце палец наканечніка ў адпаведную адтуліну паваротнага кулака і зацягніце гайку мацавання ўсталяваным момантам;
- апусціце аўтамабіль і адрэгулюйце куты ўсталёўкі колаў.
