Съдържание: Корпус на дросела 🠛 Всмукателен колектор 🠛
Корпус на дросела
Свалете горния капак на двигателя.
Разкачете кабелния сноп на тялото на дросела от въздуховода (5).

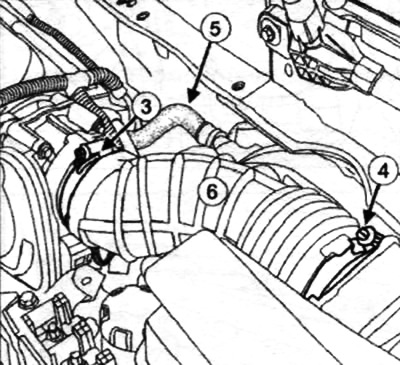

Разхлабете затягането:
- скоба (3) на линията за подаване на въздух на блока на дроселната клапа;
- скоба (4) за закрепване на изходния въздуховод на корпуса на въздушния филтър.
Разкачете изходната тръба за въздух от корпуса на въздушния филтър и тялото на дросела. Отстранете изходния въздуховод на корпуса на въздушния филтър (5).

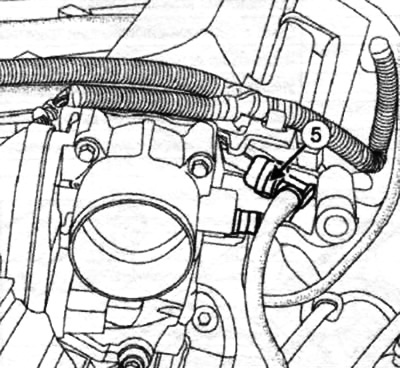

Откачете нипела (6) на маркуча на електромагнитния клапан за прочистване на адсорбера на блока на дроселната клапа.

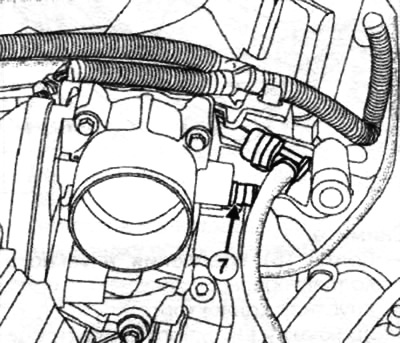

Разкачете съединителя на тялото на дросела (7).
 |
 |
 |
 |
Премахване:

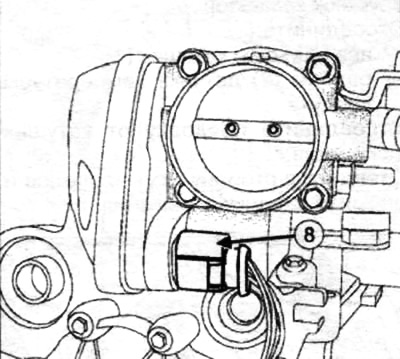

- монтажни болтове на блока на дроселната клапа (8);
- тяло на дросела;
- уплътнение на блока.
Почистете с препарат
- свързваща повърхност на блока на дроселната клапа (в случай на повторна употреба);
- гнездо за гарнитура на всмукателния колектор.
Инсталирайте:
- нова гарнитура на всмукателния колектор;
- тяло на дросела.

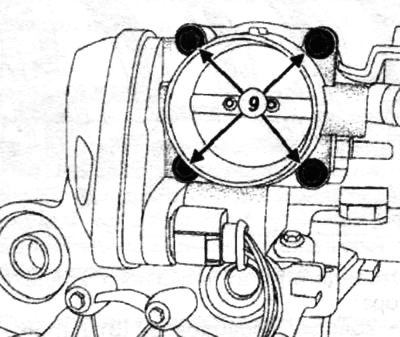

Затегнете монтажните болтове на корпуса на дросела в указания ред до определения въртящ момент от 10 Nm.
Затегнете до определения въртящ момент:
- скоба за монтиране на въздуховод на тялото на дросела 6 Nm;
- скоба за монтиране на въздуховод на корпуса на въздушния филтър 6 Nm.
Всмукателен колектор
Прекъсване на връзката:
- всички конектори за бобини (1);
- конектор (2) на сензора за температура на въздуха.
Изключете окабеляването от бобините на запалването.
Преместете кабелния сноп настрани и отстранете бобините за запалване.
Изключете от всмукателния колектор:

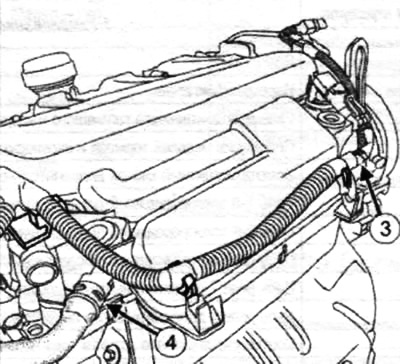

- кабелен сноп от (3) сензор за абсолютно налягане;
- маркуч за вентилация на картера (4).
Разкачете фитинга на линията на усилвателя на спирачките (5) от всмукателния колектор.
Изключете от всмукателния колектор:
- окабеляване на двигателя (6);
- тръба на електромагнитния клапан на продухването на адсорбера.
 |
 |
Премахване:
- монтажни болтове на всмукателния колектор (B);
- всмукателен колектор;
- уплътнения на всмукателния колектор.
Почистете с почистващ препарат:
- гнездо за всяко уплътнение на всмукателния колектор, в случай на повторна употреба;
- свързващата повърхност на облицовката на тялото на инжектора.
Поставете нови уплътнения на всмукателния колектор.
Ако сменяте всмукателния колектор, премахнете:
- кабелен сноп на сензора за температура на въздуха;
- сензор за абсолютно налягане.
Монтирайте всмукателния колектор. Затегнете до определения въртящ момент в показания ред:
- монтажни болтове на всмукателния колектор 1-5 9 Nm (предварително затягане);
- монтажни болтове на всмукателния колектор 1-5 12 Nm (окончателно затягане).
