Премахване

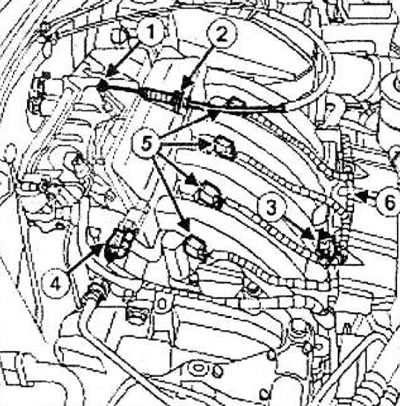

Изключете кабела на дросела от тялото на дросела в точка (1).
Отстранете кабела на дросела (2) от всмукателния колектор.
Прекъсване на връзката:
- кабелния сноп от сензора за температура на въздуха (3),
- съединител на сензора за налягане във всмукателния колектор (4),
- конектори (5) на бобини за запалване.
Разкачете кабелния сноп (6) на всмукателния колектор.
Преместете кабелния сноп настрани.
Свалете тялото на дросела.

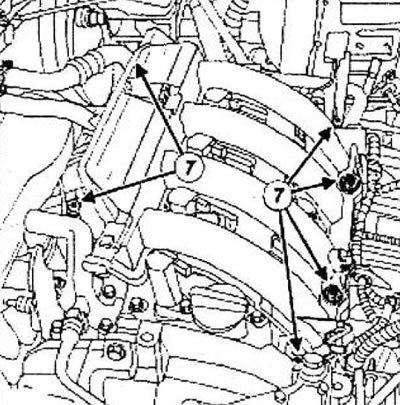

Премахване:
- болтове (7) за закрепване на всмукателния колектор,
- всмукателен колектор.
Ако сменяте всмукателния колектор, премахнете:
- сензор за температура на въздуха,
- сензор за налягане във всмукателния колектор.
Монтиране
Части, които трябва да бъдат сменени: уплътнение на всмукателния колектор.
Внимание!
- Не стържете свързващите повърхности на алуминиевите части, тъй като всяка повреда на свързващата повърхност може да доведе до изтичане на гориво.
- За да се осигури уплътнение, свързващите повърхности трябва да са чисти, сухи и без масло (не ги докосвайте с пръсти).
Избършете с почистващ препарат за повърхности:
- гнездо за всяка гарнитура на всмукателния колектор, в случай на повторна употреба,
- свързващата повърхност на облицовката на тялото на инжектора.
Поставете нови уплътнения на всмукателния колектор.
Ако сменяте всмукателния колектор, инсталирайте:
- сензор за температура на въздуха,
- сензор за абсолютно налягане.
Инсталирайте:
- всмукателен колектор,
- монтажни болтове на всмукателния колектор.

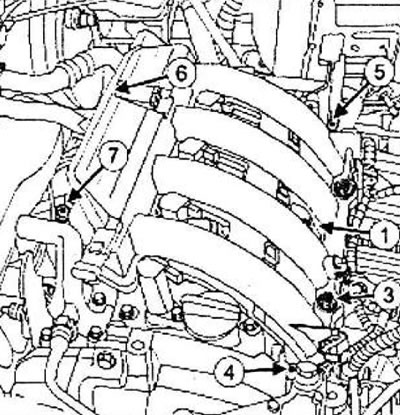

Затегнете монтажните болтове на всмукателния колектор в указания ред до определения въртящ момент (9 Nm).
Монтирайте тялото на дросела с ново уплътнение.
Свържете окабеляването към всмукателния колектор:
Прикачете:
- подложки за проводници на запалителната бобина,
- съединител на сензор за налягане в колектора,
- конектор за сензор за температура на въздуха.
Монтирайте кабела на дросела към всмукателния колектор и тялото на дросела.
