Премахване:
- болтове за закрепване на капачката на основния лагер на коляновия вал;
- капачки на основни лагери на колянов вал.
Отстранете коляновия вал и упорните шайби.
Забележка: Винаги маркирайте позицията на всяка черупка на лагера на коляновия вал според номера на лагера.
Отстранете черупките на основните лагери на коляновия вал.
Сменете болтовете на главния лагер на коляновия вал.
Забележка.
Избягвайте да удряте или използвате следните части като опора:
- работни повърхности на уплътнението и лагера на коляновия вал или цилиндровия блок;
- работни повърхности на лагерни капачки на коляновия вал.
С помощта на почистващ препарат за повърхности почистете:
- колянов вал;
- капачки на основни лагери на колянов вал;
- работни повърхности на черупките на основните лагери на коляновия вал на цилиндровия блок;
- работни повърхности на лагерните капачки на коляновия вал на цилиндровия блок.
Подсушете детайли с помощта на пневматичен пистолет-пръскачка.
При смяна на коляновия вал или черупките на лагерите на коляновия вал винаги е необходимо да се определи класът на дебелина на черупките, монтирани на всеки лагер. Смяната трябва да се извърши по такъв начин, че хлабините на главните шийки на коляновия вал да не надвишават допустимата стойност. Тази проверка трябва да се извърши преди монтажа на коляновия вал.
Забележка: Хлабините на основната шийка на коляновия вал, които надвишават допустимите граници, могат да причинят повреда на двигателя.

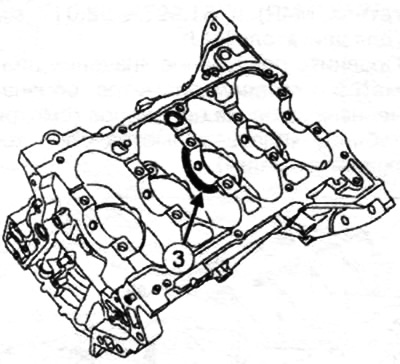

Монтирайте упорните полупръстени (3) с жлебовете, обърнати към бузите на коляновия вал.
Инсталирайте:

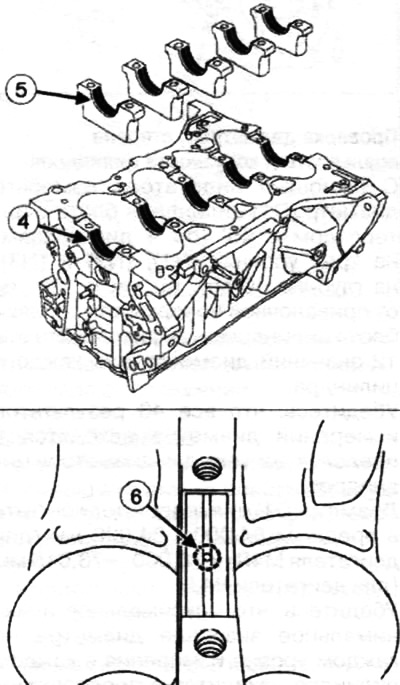

- черупките на основните лагери на коляновия вал (4) върху цилиндровия блок, така че отворите за смазване (6) да съвпадат точно с отворите за смазване в леглата на блока на цилиндрите;
- лагерни черупки (5) на капачки на основните лагери на коляновия вал;
- капачки на основни лагери със стрелка, сочеща към задвижващия механизъм.
 |  |
Уверете се, че хлабината (A) между корпусите на лагерите е по-малка от 0,85 mm. Отстранете основните лагери на коляновия вал с правилно монтирани втулки.
Смажете черупките на основните лагери на коляновия вал с двигателно масло (само страните, обърнати към шийките на вала).
Монтирайте коляновия вал.
Инсталирайте:
- капачки на основни лагери със стрелка, сочеща към задвижването на синхронизацията;
- нови болтове за закрепване на капачката на основния лагер на коляновия вал.
Затегнете болтовете на капачката на основния лагер на коляновия вал в определения ред до необходимия въртящ момент и затегнете до необходимия ъгъл 34 Nm + 60°.
Уверете се, че коляновият вал се върти свободно, без да се блокира.
Монтирайте свързващите пръти върху шийките на коляновия вал.
Монтирайте капачките на биелните лагери, като спазвате техния избор и новите монтажни болтове на капачките на мотовилковите лагери.
