Забележка: Спирачните дискове не могат да се шлифоват. Ако има значително износване или дълбоки драскотини, дисковете трябва да бъдат сменени.
Когато сменяте спирачни дискове, сменете и спирачните накладки.
Поставете колата на асансьор.
Отключете волана. Свалете предните колела.
Отстранете двата монтажни болта (1) на водача на спирачната челюст.
Закачете комплекта на шублера с водача на накладката.
Измерване на дебелината на спирачния диск

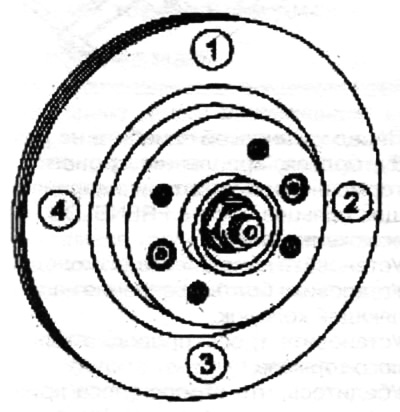

Поставете микрометъра (1), за да измерите дебелината на спирачния диск. Измерете дебелината на спирачния диск по ред в четири точки, показани на фигурата около обиколката (на интервали от 90°).
Стандартна дебелина на предните спирачни дискове: 24-26 мм (в зависимост от диаметъра на диска).
Ако дебелината е по-малка от указаната, сменете дисковете.
Отстранете водача на спирачната челюст.
 |
 |
Отстранете двата винта (1), закрепващи спирачния диск.
Свалете спирачния диск.
Преглед
Проверете вътрешните стени на цилиндъра за корозия, износване или повреда. Сменете тялото на цилиндъра, ако е необходимо. Малките несъвършенства, причинени от корозия или чужди частици, могат да бъдат отстранени чрез шлайфане на повърхността с фина шкурка. Сменете тялото на цилиндъра, ако е необходимо. Проверете за износване, пукнатини или повреди. Сменете съответния компонент, ако е необходимо. Проверете повърхността на буталото за корозия, износване или повреда. Сменете съответния компонент, ако е необходимо. Проверете водещия щифт и обувката на водещия щифт за корозия, износване или повреда. Сменете съответния компонент, ако е необходимо. Проверете повърхността на спирачния диск за неравномерно износване, пукнатини или сериозни повреди.
Монтиране
Почистете водачите и шублерите на спирачните накладки.
Монтажът се извършва в ред, обратен на демонтаж.
Затегнете до определения въртящ момент:
- монтажни винтове на спирачен диск (15 Nm);
- болтове за закрепване на водача на обувката (105 Nm).
Преди монтаж нанесете FRENEBLOC върху резбите на монтажните болтове на водача на обувката (или негов еквивалент).
Монтирайте колелата.
