2. Установить головку блока цилиндров на стенд для разборки (Mot. 1573).

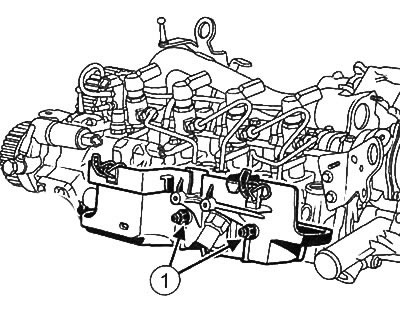

3. Отвернуть гайки (1) крепления защиты топливной рампы
4. Снять защиту топливной рампы.
5. Очистить соединения топливопроводов высокого давления.
6. Снять топливопроводы высокого давления между топливным насосом высокого давления и топливной рампой (см. главу "Система питания").
7. Снять топливный насос высокого давления (см. главу "Система питания").
8. Снять топливную рампу (см.главу "Система питания").
9. Снять свечи накаливания (см. главу "Электрооборудование двигателя").
10. Снять вакуумный насос.
11. Снять камеру системы охлаждения (см. главу "Система охлаждения").
12. Снять датчик температуры выхлопных газов.
13. Снять компоненты системы рециркуляции отработавших газов.
14. Снять выпускной коллектор.
15. Снять сальник распределительного вала со стороны привода (см. ниже).
16. Снять распределительный вал (см. ниже).

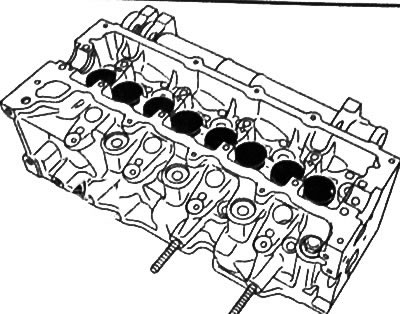

Примечание: Необходимо пометить толкатели клапанов относительно цилиндров с помощью маркера.
17. Извлечь толкатели клапанов.
18.Снять клапаны с головки блока цилиндров:

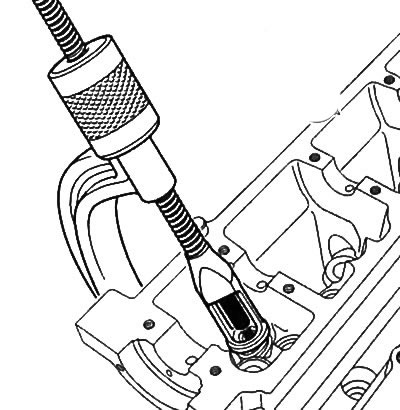

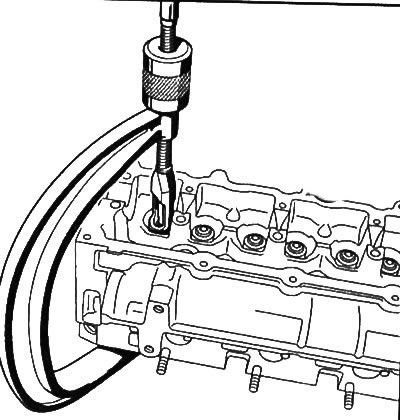

- Поместить приспособление для сжатия клапанных пружин (Mot. 1849) на клапан, как показано на рисунке.
- Сжать клапанную пружину.

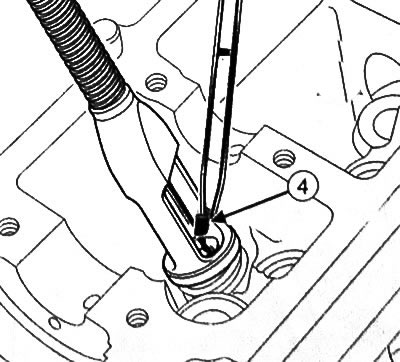

- С помощью намагниченного стержня или пинцетом извлечь сухари (4) клапана
- Разжать клапанную пружину и снять приспособление для сжатия клапанных пружин с головки блока цилиндров.
- Снять тарелку клапана и клапанную пружину.
- Извлечь клапан из головки блока цилиндров
- Аналогичным образом снять остальные клапаны с головки блока цилиндров.
19. Снять маслоотражательные колпачки клапанов:

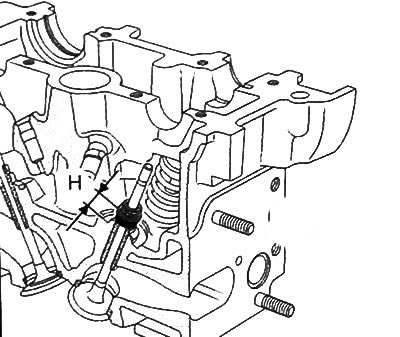

Примечание: Перед снятием маслоотражательного колпачка клапана важно отметить размер (Н) старых маслоотражательных колпачков со сторон впуска и выпуска (установочный размер колпачков для впуска и выпуска может отличаться).
- Установить клапан, чтобы отметить установочный размер (Н) старого маслоотражательного колпачка с нижней фиксирующей шайбой пружины с помощью приспособления для установки маслоотражательных колпачков (Mot. 1759) или комплекта для установки маслоотражательных колпачков.

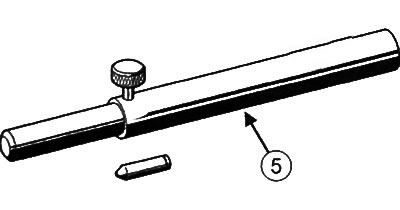

Примечание: Для измерения установочного размера (Н) маслоотажательного колпачка рекомендуется использовать приспособление для напрессовки (Mot. 1511-01) (5).

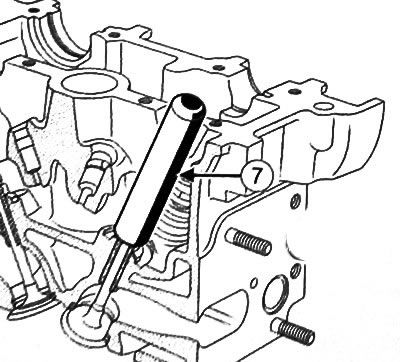

- Установить оправку (7) на маслоотражательный колпачок.
Примечание: Внутренний диаметр оправки должен быть идентичен диаметру клапана, чтобы нижняя часть оправки покрывала металлическую верхнюю секцию маслоотражательного колпачка.

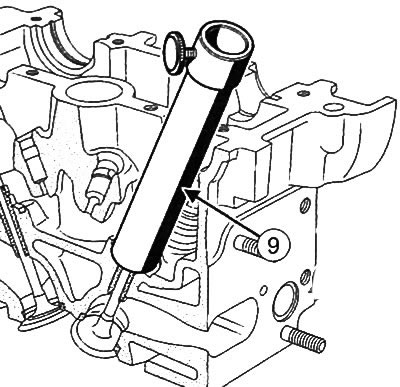

- Установить направляющую трубку (9) над оправкой так, чтобы трубка касалась головки блока цилиндров.

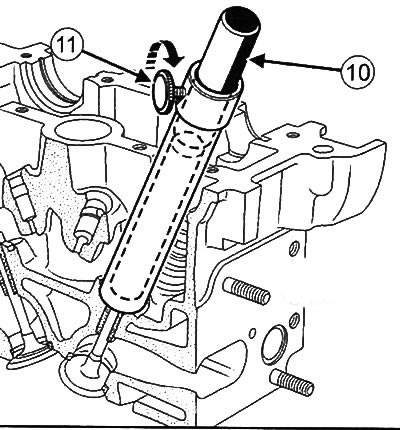

- Вставить втулку (10)в направляющую трубку до контакта с оправкой.
- Зафиксировать втулку фиксирующим винтом (11).
- Снять направляющую трубку с втулкой в сборе, соблюдая осторожность, чтобы не ослабить фиксирующий винт.
- Извлечь клапан.

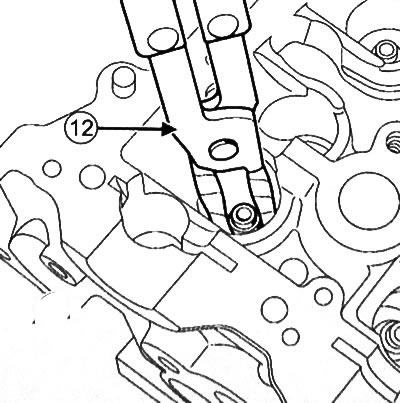

- Снять маслоотражательные колпачки клапанов с помощью специальных клещей (Mot. 1335) (12).
Оригинал публикации на портале: RENAULTBOOK.ru
Примечание: Следующая операция производится только в случае замены головки блока цилиндров.

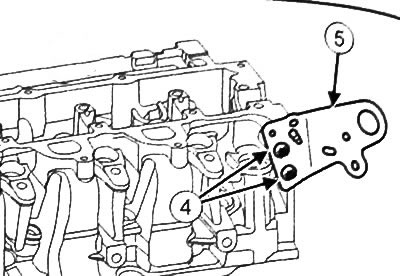

20. Отвернуть болты (4) и снять такелажную проушину (5) с головки блока цилиндров.
