Затяжка болтов крепления головки блока цилиндров

1. Затяжка болтов головки блока цилиндров осуществляется с помощью угломерного диска для угловой затяжки болтов. Для обеспечения правильной затяжки болтов удалите шприцем масло, которое может находиться в отверстиях под крепежные болты головки блока цилиндров.

Все болты головки блока должны обязательно заменяться после снятия. Подтяжки болтов головки блока цилиндров не требуется.

2. Смажьте моторным маслом резьбы и головки болтов с нижней стороны.

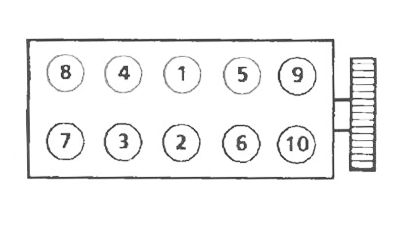

3. Для усадки прокладки затяните все болты с моментом А, затем доверните головки болтов на угол а в указанном ниже порядке.

4. Выждите 3 минуты для усадки прокладки.

5. Ослабьте полностью затяжку болтов 1-2.

6. Затяните болты 1-2 с моментом В, затем доверните их на угол β.

7. Повторите процедуры ослабления затяжки и последующей затяжки для болтов 3-4, 5-6, 7-8, 9-10.

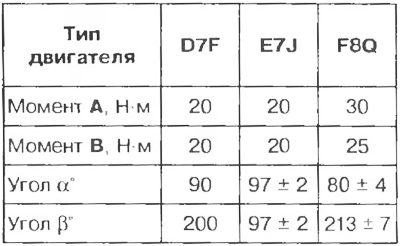

Таблица 1.7
