Предварительная затяжка
Затяните все болты с моментом 20 Н·м, затем доверните на угол в соответствии с данными, приведенными в таблице.
| Номер болта | Угол.±2° | Длина болта, мм |
| 1. 5, 9, 13, 17 | 215 | 185 с шайбой |
| 2. 6. 10, 14, 18 | 240 | 185 без шайбы |
| 3, 7,11,15 | 160 | 103 с шайбой |
| 4, 8, 12, 16 | 246 | 207,5 без шайбы |

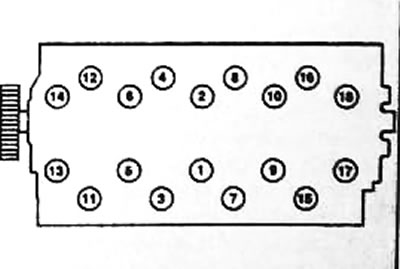

Рис. 3.52. Нумерация болтов крепления головки цилиндров двигателя G8T
Осадка уплотнительной прокладки
Подождите 3 мин (время стабилизации)
Окончательная затяжка:
- полностью отпустите болты 1 и 2;
- затяните болты 1 и 2 моментом 20 Н·м, затем доверните на угол согласно таблице;
- полностью отпустите болты 3, 4, 5, 6;
- затяните болты 3,4,5,6 моментом 20 Н·м, затем доверните на угол согласно таблице;
- полностью отпустите болты 7, 8, 9,10;
- затяните болты 7, 8, 9, 10 моментом 20 Н·м, затем доверните на угол согласно таблице;
- полностью отпустите болты 11,12,13,14;
- затяните болты 11, 12, 13, 14 моментом 20 Н·м, затем доверните на угол согласно таблице;
- полностью отпустите болты 15,16,17,18;
- затяните болты 15, 16, 17, 18 моментом 20 Н·м, затем доверните на угол согласно таблице.
