Внимание: При выполнении работ использовать защитные перчатки.
Снятие крышки коромысел
1. Поместить автомобиль на двустоечный подъемник.
2. Отсоединить отрицательную клемму аккумуляторной батареи.

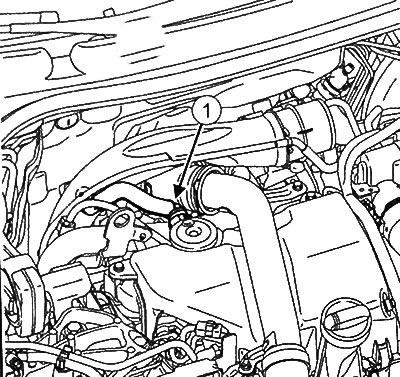

3. Отсоединить разъем (1) патрубка рециркуляции паров масла от крышки коромысел.
4. Снять впускной патрубок промежуточного охладителя воздуха (интеркулера).

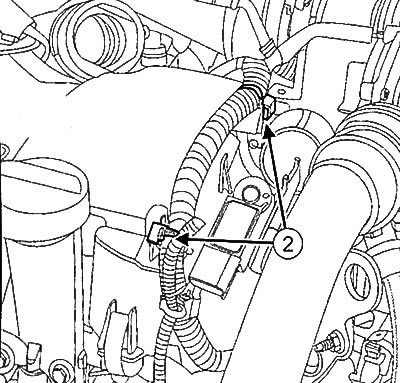

5. Отцепить проводку демпферного клапана от держателей (2) на защитной крышке топливной рампы.

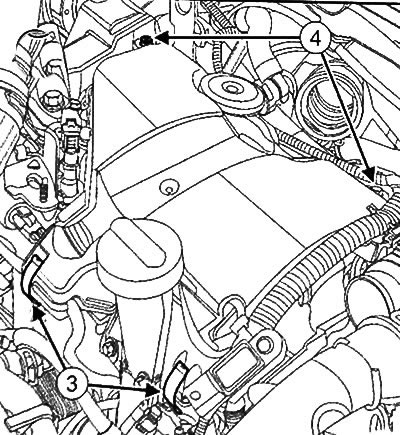

6. Отцепить фиксаторы защитной крышки топливной рампы (3).
7. Отвернуть болты (4) защитной крышки топливной рампы.
8. Снять защитную крышку топливной рампы.
9. Снять возвратный топливопровод рампы (см. главу "Система питания").
10. Снять топливные форсунки (см. главу "Система питания").
11. Отсоединить разъем (5) от датчика положения распределительного вала.

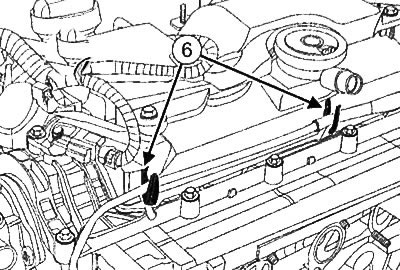

12.Отцепить трубопроводы держателей (6) крышки коромысел.
13. Снять демпферный клапан.
14. Отвернуть болты (7) крышки коромысел.
15.Снять крышку коромысел с прокладкой.
Установка крышки коромысел
Примечание: Обязательно заменять прокладку крышки коромысел новой.
Внимание:
- Не царапать алюминиевые контактные поверхности, любые повреждения контактных поверхностей могут стать причиной утечек.
- Для обеспечения необходимой герметичности поверхности прокладки должны быть чистыми и не иметь следов смазки (не допускать отпечатков пальцев).
1. Очистить поверхность установки прокладки крышки коромысел мелкоабразивной наждачной бумагой.
2. С помощью чистящего средства обезжирить контактные поверхности головки блока цилиндров и канавку установки уплотнения в крышке коромысел, если крышка используется повторно.

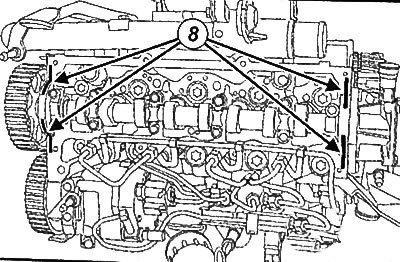

3. Нанести четыре валика силиконового герметика (8) диаметром 2 мм и длиной 10 мм в указанные на рисунке места на головке блока цилиндров.
Внимание: Излишки нанесенного герметика могут быть выдавлены наружу при затяжке резьбовых соединений. Попадание герметика в охлаждающую жидкость может привести к повреждениям некоторых компонентов (двигателя, радиатора и пр.).
4. Установить крышку коромысел с новой прокладкой.

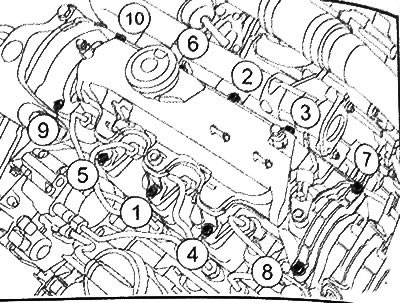

5. Затянуть болты крышки коромысел моментом 11 Н·м в указанной на рисунке последовательности.
6. Дальнейшая установка производится в порядке, обратном снятию.
