Регулировочные значения
Регулировочный зазор на холодном двигателе, мм:
- Для впускных клапанов:0.20+0,05-0,075;
- Для выпускных клапанов:0.40+0,05-0,075.
Примечание: Для замены толкателей необходимо снять распределительный вал.
Регулировка
Методика регулировки зазоров в механизме привода клапанов

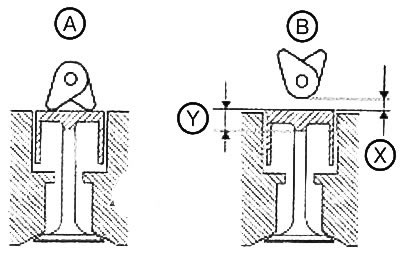

1. Установить клапаны цилиндра (А) в положение окончания такта выпуска -начала такта впуска.
2. Проверить зазор (X) клапанов цилиндра (В).
Примечание: Размер (Y) соответствует классу толкателя по толщине.
3. Соответствие между цилиндрами (А) при (В) измерении зазора клапанов:
- установить цилиндр №1 в положение окончание такта выпуска - начало такта впуска: выполнить замер в цилиндре №4,
- установить цилиндр №3 в положение окончание такта выпуска - начало такта впуска: выполнить замер в цилиндре №2,
- установить цилиндр №4 в положение окончание такта выпуска - начало такта впуска: выполнить замер в цилиндре №1,
- установить цилиндр №2 в положение окончание такта выпуска - начало такта впуска: выполнить замер в цилиндре №3,
4. Сравнить полученные значения с требуемыми.
5. Заменить толкатели, зазоры между которыми и кулачками распределительного вала находятся вне допусков.
6. Снять:
- ремень привода ГРМ,
- крышки подшипников распределительного вала,
- распределительный вал,
- один или несколько толкателей за пределами допуска.
Определение размера «Y»

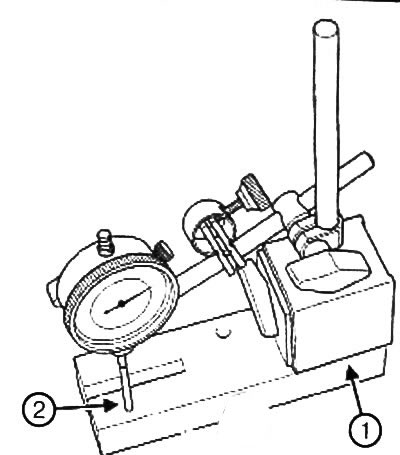

1. Установить индикатор на подставку (Mot. 252-01) (1) и удлинитель на ножку индикатора (Mot. 856-02) (2).
2. Откалибровать индикатор.
3. Поднять удлинитель ножки индикатора, не изменяя при этом положение магнитной подставки и индикатора.

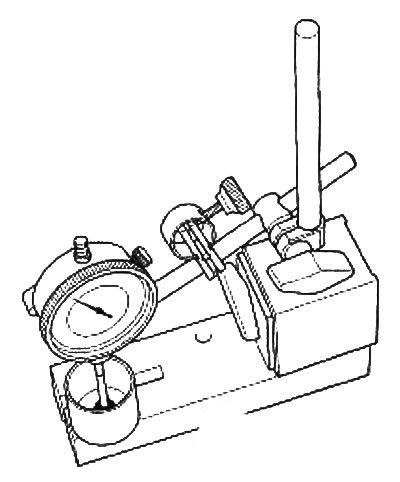

4. Установить толкатель, подлежащий измерению.
Оригинальная версия на нашем портале (renaultbook)
5. Снять размер (Y) и повторить операцию для толкателей тех цилиндров, в которых зазоры клапанов за пределами допуска.
Чтобы подобрать толщину толкателя или толкателей см. "Каталог запасных частей" для данного автомобиля.
В запасные части поставляются цельные толкатели 25 классов по толщине.
6. Снова проверить зазор в механизме привода клапанов.
7. При необходимости снова подобрать новые толкатели.
