Внимание:
- Использовать защитные перчатки.
- Не запускать двигатель без установленного ремня привода навесного оборудования - существует риск повреждения шкива коленчатого вала.
Снятие ремня привода навесного оборудования
1. Поместить автомобиль на двустоечный подъемник.
2. Снять защитный поддон двигателя.
3. Снять переднее правое колесо с автомобиля.
4. Снять передний правый подкрылок.

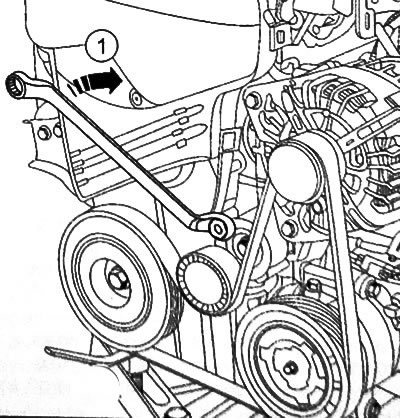

5. С помощью накидного ключа 16 мм (1) провернуть автоматический натяжитель ремня привода навесного оборудования по часовой стрелке.
6. Снять ремень привода навесного оборудования.
7. Отвернуть болт натяжного ролика ремня привода навесного оборудования.
8. Снять натяжной ролик ремня привода навесного оборудования.

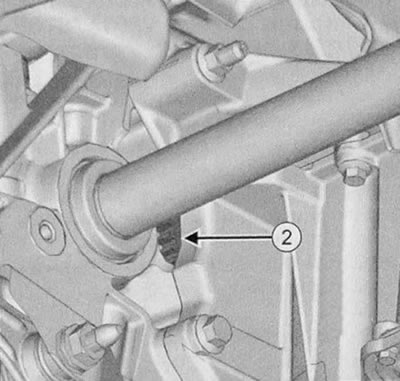

9. Отверткой зафиксировать маховик от проворачивания через окошко (2).

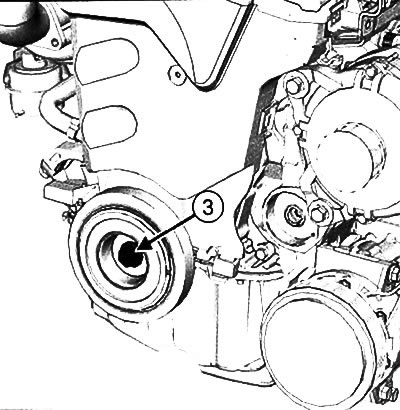

10. Отвернуть крепежный болт (3) и снять шкив коленчатого вала.
Установка ремня привода навесного оборудования
Примечание: В случае повторного использования шкива коленчатого вала очистить его канавки щеткой для удаления любых отложений.
Внимание: Использовать для очистки шкива только щетку с щетиной из пластика или некоррозионных материалов (например, меди).
Примечание:
Обязательно заменять новыми следующие части:
- Болт крепления шкива коленчатого вала.
- Ремень привода навесного оборудования.
- Натяжной ролик ремня привода навесного оборудования.
- Болт натяжного ролика ремня привода навесного оборудования.
1. Установить шкив коленчатого вала, проворачивая его таким образом, чтобы совместить с сегментной шпонкой коленчатого вала.
2. Наживить новый болт крепления шкива коленчатого вала.
3. Зафиксировать маховик двигателя от проворачивания отверткой.
4. Затянуть болт крепления шкива коленчатого вала моментом 120 Н·м, после чего дотянуть еще на 90°±15°.
5. Установить новый натяжной ролик с новым крепежным болтом.
6. Затянуть болт крепления натяжного ролика ремня привода навесного оборудования моментом 40 Н·м.
7. Установить новый ремень привода навесного оборудования.
8. Провернуть коленчатый вал на два полных оборота по направлению рабочего вращения двигателя.
9. Дальнейшая установка производится в порядке, обратном снятию.
Проверка натяжения ремня привода навесного оборудования
См. главу "Механическая часть бензинового двигателя 1.2 л".
