Проверка и замена вспомогательного приводного ремня

Бензиновые двигатели

1. Вспомогательный приводной ремень находится с правой стороны двигателя.

2. В зависимости от типа двигателя и оборудования автомобиля, можно столкнуться с множеством различных конфигураций приводного ремня.

3. Из-за сильного натяжения и своего состава приводные ремни со временем изнашиваются. Поэтому ремни необходимо периодически регулировать и проверять.

4. Для лучшего доступа к приводному ремню, поднимите переднюю часть автомобиля и снимите правое колесо, затем отверните крепежные болты и снимите защитную крышку двигателя, также снимите брызговик с внутренней части арки колеса.

5. Вращайте шкив коленвала при помощи гаечного ключа, установленного на болт, и проверьте приводной ремень на наличие трещин, отслоение резины и порванных или изношенных ребер. Также проверьте его на предмет замасливания и износа, которое придает приводному ремню блестящий вид. При малейшем сомнении относительно состояния приводного ремня, замените его.

Примечание. Renault рекомендует, при любом ослаблении ремня менять его.

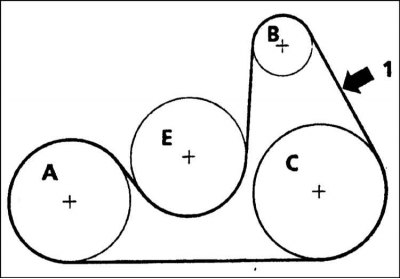

Схема прокладки вспомогательного приводного ремня — модели 1.4 и 1.6 л без кондиционера воздуха

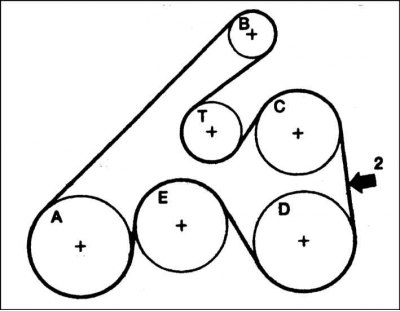

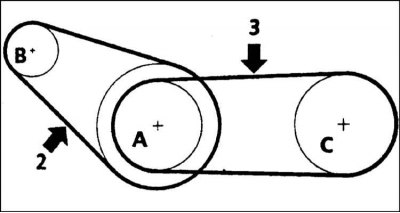

Схема прокладки вспомогательного приводного ремня — модели 1.4 л и 1.6 л с кондиционером воздуха

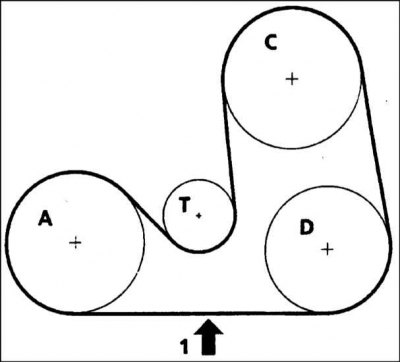

Схема прокладки вспомогательного приводного ремня — бензиновые модели 2.0 л и дизельные модели без кондиционера воздуха

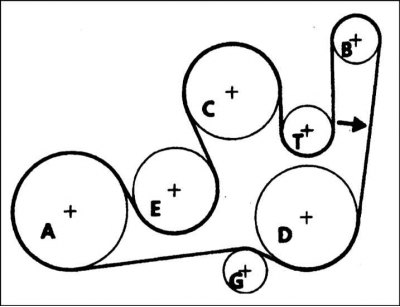

Схема прокладки вспомогательного приводного ремня — 16-клапанные 2.0 л бензиновые и дизельные модели с кондиционером воздуха (точка проверки натяжения показана стрелкой)

Схема прокладки вспомогательного приводного ремня — 8-клапанные 2.0 л модели с кондиционером воздуха

1. На станциях технического обслуживания используют специальный прибор для проверки натяжения приводного ремня, но для проверки натяжения в домашних условиях надавите на ремень пальцами в середине самого длинного участка между шкивами (обратитесь к иллюстрациям выше).

Двигатели 1.4 л (E7J) и 1.6 л (K7M)

1a. Если необходима регулировка на приводном ремне насоса рулевого управления с усилителем (модели без кондиционера воздуха), ослабьте крепление насоса и шарнирные болты.

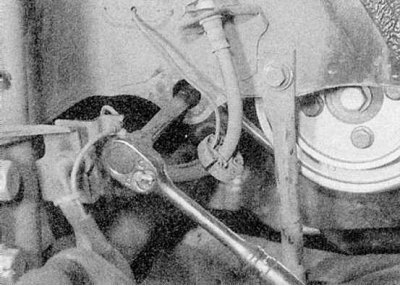

1b. Затем ослабьте контргайку регулировки и поворачивайте болт регулировки, пока не добьетесь правильного натяжения (обратитесь к иллюстрациям).



2a. Если необходима регулировка на приводном ремне генератора (модели без кондиционера воздуха), поддомкратьте переднюю часть автомобиля и установите ее на осевых подпорках.



2b. Снимите правое переднее колесо и вкладыш арки колеса, затем ослабьте болт нижнего крепления генератора.

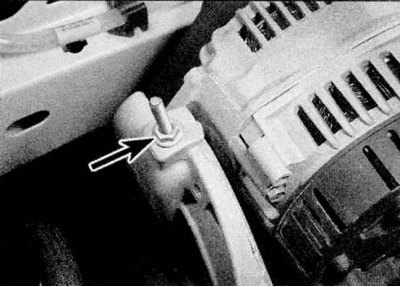

2c. В двигательном отсеке, ослабьте болт регулировки, затем переместите генератор как требуется и повторно затяните болт (обратитесь к иллюстрациям). Установите вкладыш и колесо, затем опустите автомобиль на землю.

3. Если необходима регулировка приводного ремня рулевого управления с усилителем и компрессора системы кондиционирования воздуха (модели с кондиционером воздуха), освободите электронное устройство системы управления двигателем и переместите его в сторону, не отсоединяя электропроводку.

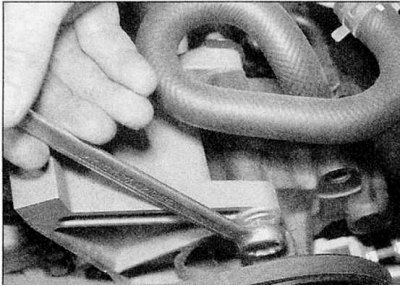

4. Удерживая неподвижным шкив механизма натяжения при помощи гаечного ключа на 22 мм, ослабьте болт шкива, используя торцовой ключ 7 мм. Переместите механизм натяжения, чтобы уменьшить натяжение ремня.

5. Чтобы натянуть ремень, переместите шкив механизма натяжения как требуется, затем удерживайте шкив в этом положении при помощи гаечного ключа. Затяните болт шкива.

6. Запустите двигатель приблизительно на 5 минут, затем повторно проверьте натяжение.

Двигатели 2.0 л (F3R и F7R)

1. Если необходима регулировка на моделях без кондиционера воздуха, поддомкратьте переднюю часть автомобиля и установите ее на осевых подпорках. Снимите правое переднее колесо и вкладыш арки колеса, затем ослабьте болт нижнего крепления генератора. В двигательном отсеке, ослабьте болт регулировки, затем переместите генератор как требуется и повторно затяните болт. Установите вкладыш и колесо, затем опустите автомобиль на землю.

2. Запустите двигатель приблизительно на 5 минут, затем повторно проверьте натяжение.

3. Если необходима регулировка на двигателе F3R с кондиционером воздуха, см. процедуры, описанные выше. На двигателях F7R с кондиционером воздуха приводной ремень регулируется посредством автоматического механизма натяжения.

Дизельные двигатели

1. В зависимости от оборудования автомобиля, можно столкнуться с двумя видами конфигурации приводного ремня (обратитесь к иллюстрациям "Схема прокладки вспомогательного приводного ремня — бензиновые модели 2.0 л и дизельные модели без кондиционера воздуха" и "Схема прокладки вспомогательного приводного ремня — 16-клапанные 2.0 л бензиновые и дизельные модели с кондиционером воздуха" выше).



2. Если необходима регулировка, на моделях без кондиционера воздуха, ослабьте шарнирные болты крепления генератора, затем ослабьте контргайку и поворачивайте регулировочный болт (обратитесь к сопроводительной иллюстрации). Запустите двигатель для приблизительно 5 минут, затем повторно проверьте натяжение.

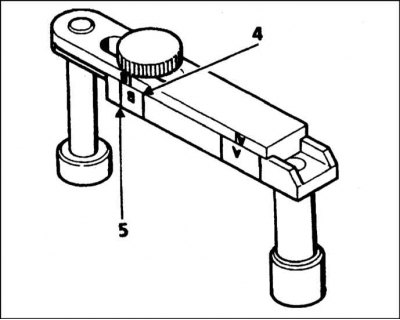

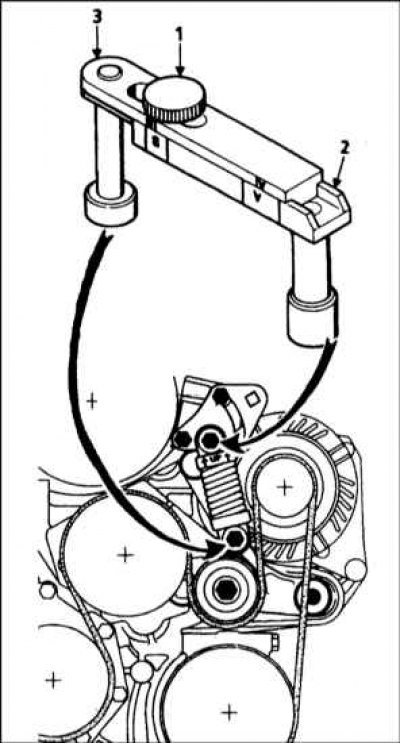

3. На моделях с кондиционером воздуха установлен автоматический механизм натяжения. Если подозревается, что натяжение приводного ремня неправильно, необходимо обратиться на СТО Renault. Для проверки расстояния (A) между центрами крепежных болтов механизма натяжения необходим специальный инструмент Mot. 1387 (обратитесь к сопроводительной иллюстрации). Поскольку фактическое расстояние между болтами не определено Renault, проверить расстояние можно только при помощи специального инструмента.

4. Если Вам доступен инструмент, действуйте следующим образом: Ослабьте блокировочное колесо с насечкой, установите инструмент на механизм натяжения, как показано на иллюстрации, затем затяните колесо с насечкой, чтобы зафиксировать инструмент. Снимите инструмент и убедитесь, что расстояние между центрами болтов — в пределах обозначенного диапазона допустимых отклонений. Если расстояние ниже или выше диапазона допустимых отклонений, то сначала проверьте, что монтажная пластина механизма натяжения была правильно помещена, что ремень имеет правильный тип (не слишком короткий или длинный) и что он проложен3.

Все двигатели кроме 16-клапанного 2.0 л (F7R) с кондиционером воздуха

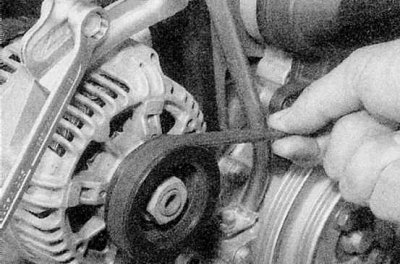

1. Чтобы снять ремень, полностью ослабьте натяжение как описано выше, затем снимите ремень со шкивов. Обратите внимание, что где установлены два ремня, сначала необходимо снять приводной ремень насоса усилителя рулевого управления (обратитесь к сопроводительной иллюстрации).

2. Установите новый ремень.

3. Отрегулируйте натяжение как описано выше.

16-клапанные 2.0 л двигатели (F7R) с кондиционером воздуха

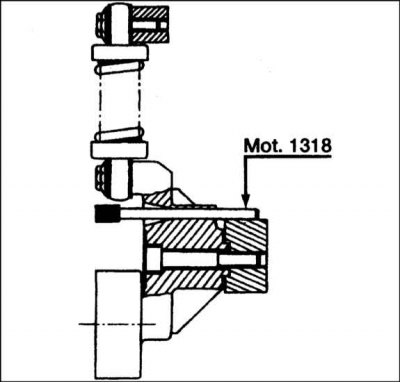

Примечание. Для выполнения следующей процедуры будет необходим специальный инструмент Renault Mot. 1318.

1. Поддомкратьте переднюю часть автомобиля и установите ее на осевых подпорках. Снимите правое переднее колесо и вкладыш арки колеса.

2. Отсоедините кабель массы от батареи (обратитесь к Главе Электрооборудование двигателя для моделей Scenic).

Внимание! Если магнитола на Вашем автомобиле закодирована, убедитесь, что Вы имеете правильный ключевой код

3. Освободите блок управления двигателем и переместите его в сторону, не отсоединяя разъем электропроводки.





5. Снимите ремень со шкивов.

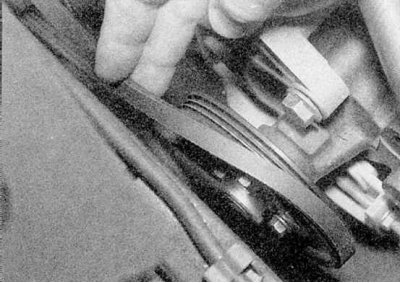

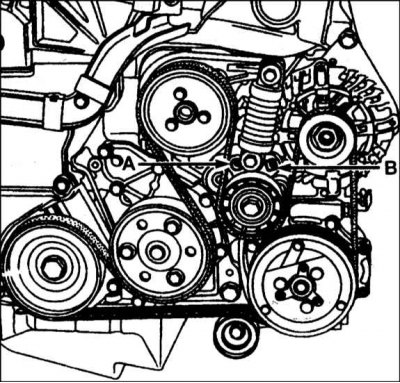

6. При установке нового ремня следите за тем, чтобы он правильно расположился в канавках шкива (обратитесь к сопроводительной иллюстрации).

7. При помощи квадратного ключа слегка сожмите механизм натяжения и вытяните специальный инструмент. Медленно освободите квадратный ключ и позвольте механизму натяжения натянуть приводной ремень.

8. Установите снятые компоненты, затем опустите автомобиль на землю и установите на аккумулятор отрицательный провод.

Дизельные двигатели

Примечание. Renault рекомендует, при любом ослаблении ремня менять его.

Модели без кондиционера воздуха

1. Полностью ослабьте натяжение ремня, как описано выше. Снимите ремень со шкивов, затем установите новый. Следите за тем, чтобы он правильно пролегал.

2. Отрегулируйте натяжение ремня, как описано выше.

Модели с кондиционером воздуха

Примечание. Перед снятием ремня необходимо проверить расстояние между монтажными болтами механизма натяжения, используя инструмент Renault Mot 1387.

1. Отверните кронштейн, удерживающий топливный шланг, соединяющий топливный фильтр с насосом.

2. Установите 9-мм квадратный ключ в отверстие в монтажной пластине механизма натяжения.

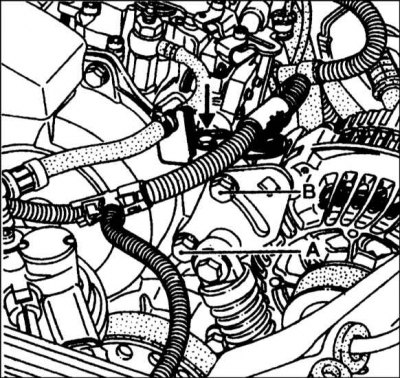

3. Удерживая пластину в этом положении, ослабьте нижний (A), затем верхний (B) крепежные болты пластины механизма натяжения (обратитесь к сопроводительной иллюстрации). Стрелка указывает на болт кронштейна шланга подачи топлива.

4. Переместите пластину механизма натяжения против часовой стрелки (если смотреть спереди автомобиля), чтобы ослабить натяжение ремня.

5. Снимите ремень со шкивов, затем установите новый. Следите за тем, чтобы он правильно пролегал.

6. Установите в исходное положение автоматический механизм натяжения, перемещая монтажную пластину по часовой стрелке, затем затяните два крепежных болта.

7. Установите кронштейн топливного шланга.
