Снятие и установка топливопровода высокого давления между топливным насосом и рампой
Снятие топливопровода высокого давления
1. Отсоединить отрицательную клемму аккумуляторной батареи.
2. Снять отводной воздуховод турбокомпрессора.
3. Извлечь маслоизмерительный щуп.

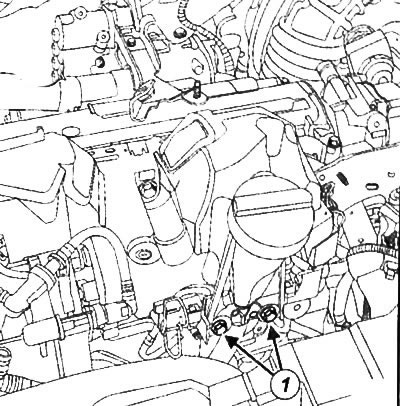

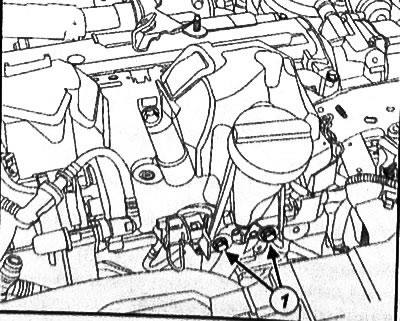

4. Отвернуть болты (1) и убрать направляющую маслоизмерительного щупа в сторону.

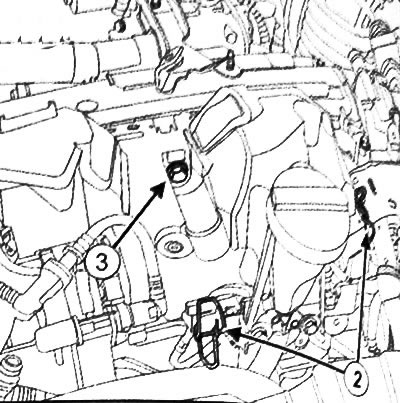

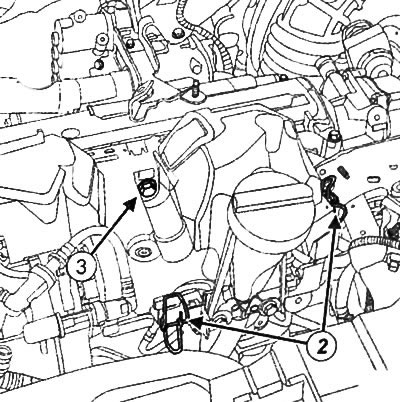

5. Отцепить фиксаторы (2) крышки топливной рампы.
6. Отвернуть болт (3) и снять защит, ную крышку топливной рампы.
7. Отсоединить разъем (4) датчика давления топливной рампы.

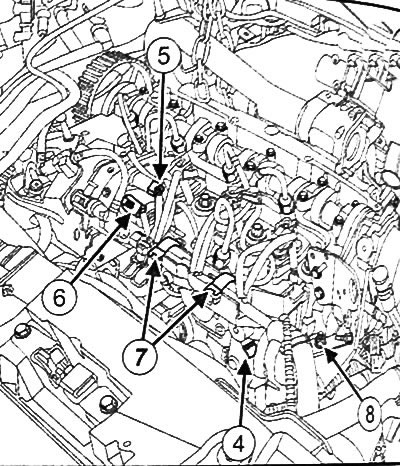

8. Отсоединить разъем датчика температуры топлива (5).
9. Отсоединить разъем (6) электромагнитного клапана регулировки подачи.
10. Отсоединить разъемы всех свечей накаливания.
11. Отсоединить разъемы всех топливных форсунок.
12. Отцепить зажимы (7) провода управления впрыском.
13. Отвернуть гайку (8) от кронштейна проводки управления впрыском.
14. Убрать электропроводку в сторону

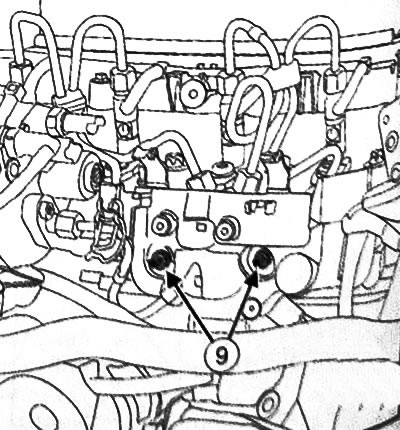

15. Отвернуть гайки (9) и снять защиту топливной рампы.
16. Очистить разъемы топливопровода высокого давления между топливным насосом и рампой.
Внимание: Во избежание возникновения коррозии или повреждений необходимо применять меры по защите поверхностей, на которые может попасть вытекающее топливо.

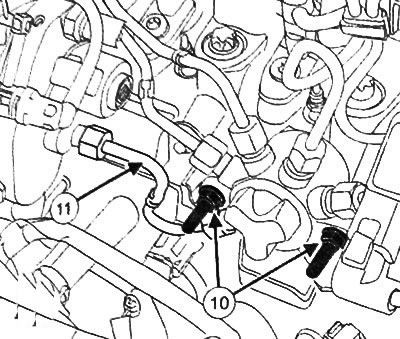

17. Отвернуть гайки (10) топливной рампы.
Внимание: При отворачивании топливопроводов высокого давления обязательно удерживать промежуточное соединение гаечным ключом. Соблюдать осторожность, чтобы не повредить возвратный топливопровод топливных форсунок.
18. Снять топливопровод высокого давления (11) между топливным насосом высокого давления и топливной рампой.
19. Поместить подходящие заглушки на отверстия портов топливного насоса высокого давления и топливной рампы.
Установка топливопровода высокого давления
Внимание:

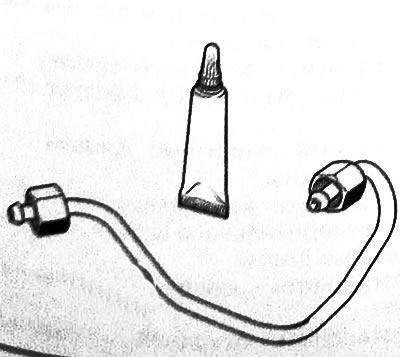

- Перед установкой нового топливопровода высокого давления необходимо слегка смазать резьбу гайки маслом из тюбика, поставляемого в новом ремкомплекте.
- Соблюдать осторожность, чтобы масло не попало внутрь топливопровода.
- Не смазывать топливопроводы высокого давления, поставляемые без тюбика - эти топливопроводы уже смазаны.
Внимание:
- Снимать заглушки с компонентов и извлекать компоненты из упаковки необходимо непосредственно перед установкой компонента.
- Обязательно заменять топливопровод высокого давления между топливным насосом и рампой новым после каждого снятия.
1. Удалить заглушки с портов топливного насоса высокого давления и топливной рампы.
2. Установить новый топливопровод высокого давления между топливной рампой и топливным насосом высокого давления.
3. Не затягивая, от руки навинтить гайки топливопровода высокого давления между топливной рампой и топливным насосом высокого давления, начиная со стороны топливной рампы.
4. С помощью специального ключа для затяжки соединительных гаек топливопроводов затянуть гайки топливопровода высокого давления между топливной рампой и топливным насосом высокого давления моментом 28 Н·м.
5. Затянуть гайки крепления топливной рампы моментом 28 Н·м.
6. Установить защиту топливной рампы.
7. Установить проводку управления впрыском.
8. Установить гайку кронштейна проводки управления впрыском.
9. Подцепить зажимы проводки.
10. Подсоединить разъемы всех топливных форсунок.
11. Подсоединить разъемы всех свечей накаливания.
12. Подсоединить разъем электромагнитного клапана регулировки подачи топлива.
13. Подсоединить разъем датчика температуры топлива.
14. Подсоединить разъем датчика давления топливной рампы.
15. Установить защитную крышку топливной рампы и затянуть болт её крепления.
16. Зацепить защитную крышку топливной рампы.
17. Установить направляющую трубку маслоизмерительного щупа и затянуть крепежные болты.
18. Установить маслоизмерительный щуп.
19. Установить отводной воздуховод турбокомпрессора.
20. Подсоединить аккумуляторную батарею.
21. Заполнить систему топливом при помощи ручного подкачивающего насоса (с автоматическим удалением воздуха).
22. Убедиться в отсутствии утечек топлива.
Снятие и установка топливопроводов высокого давления между топливной рампой и форсунками
Снятие топливопроводов высокого давления между топливной рампой и форсунками
1. Отсоединить отрицательную клемму аккумуляторной батареи.
2. Снять крышку двигателя.
3. Снять отводной воздуховод турбокомпрессора.
4. Извлечь маслоизмерительный щуп.
5. Отвернуть болты (1) и убрать направляющую маслоизмерительного щупа в сторону.
6. Отцепить фиксаторы (2) защитной крышки топливной рампы.
7. Очистить разъемы топливопровода высокого давления между топливной рампой и форсунками.
Внимание:
- При отворачивании топливопроводов высокого давления обязательно удерживать промежуточное соединение гаечным ключом. Соблюдать осторожность, чтобы не повредить возвратный топливопровод топливных форсунок.
- Во избежание возникновения коррозии или повреждений необходимо принимать меры по защите поверхностей, на которые может попасть вытекающее топливо.
Если необходимо снять одиночные топливопроводы высокого давления
8. С помощью специального инструмента (Mot. 1566) ослабить соединительные гайки топливопроводов высокого давления между топливной рампой и форсунками.
9. Отвернуть соединительные гайки топливопроводов высокого давления между топливной рампой и форсунками со стороны топливной рампы.

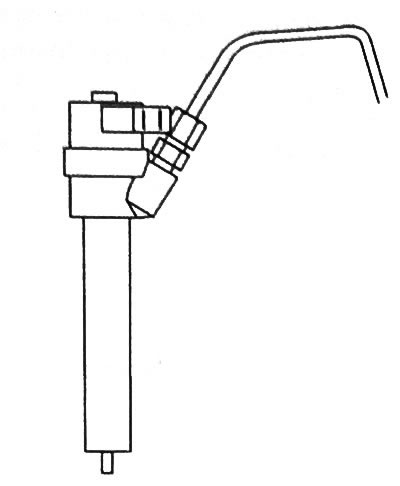

10.Отвернуть соединительные гайки топливопроводов высокого давления между топливной рампой и форсунками со стороны форсунок.
11. Снять топливопровод высокого давления.
12. Установить соответствующие заглушки на порты топливной рампы и форсунок.
Если необходимо снять топливопроводы высокого давления одним пакетом

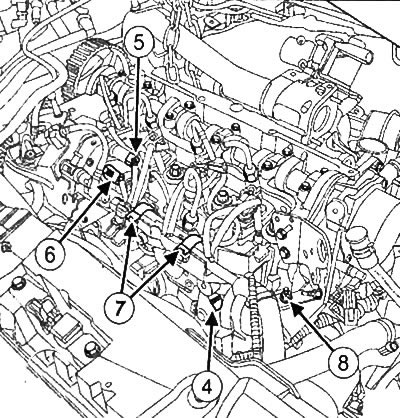

13. Отсоединить разъем (4) датчика давления топливной рампы.
14. Отсоединить разъем датчика температуры топлива (5).
(Материал расположен на сайте-источнике: «www.renaultbook.ru»)
15. Отсоединить разъем (6) электромагнитного клапана регулировки подачи.
16. Отсоединить разъемы всех свечей накаливания.
17. Отсоединить разъемы всех топливных форсунок.
18. Отцепить зажимы (7) проводки управления впрыском.
19. Отвернуть гайку (8) от кронштейна проводки управления впрыском.
20. Убрать электропроводку в сторону.

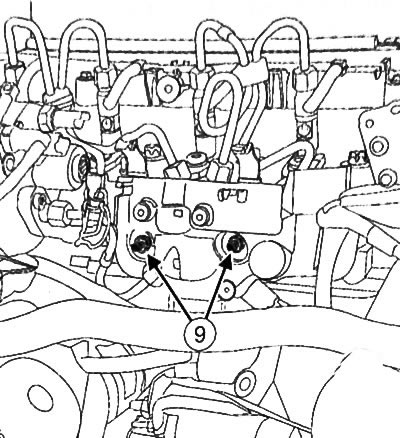

21. Отвернуть гайки (9) и снять защиту топливной рампы.

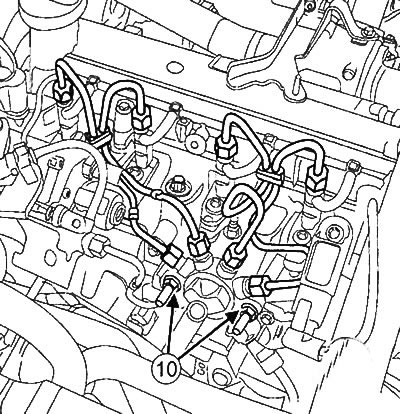

22. Отвернуть гайки (10) топливной рампы.
23. С помощью специального инструмента (Mot. 1566) ослабить соединительные гайки топливопроводов высокого давления между топливной рампой и форсунками.
24. Отвернуть соединительные гайки топливопроводов высокого давления между топливной рампой и форсунками со стороны топливной рампы.
25. Отвернуть соединительные гайки топливопроводов высокого давления между топливной рампой и форсунками со стороны форсунок.
26. Снять топливопроводы высокого давления.
27. Установить соответствующие заглушки на порты топливной рампы и форсунок.
Установка топливопроводов высокого давления между топливной рампой и форсунками
Внимание:

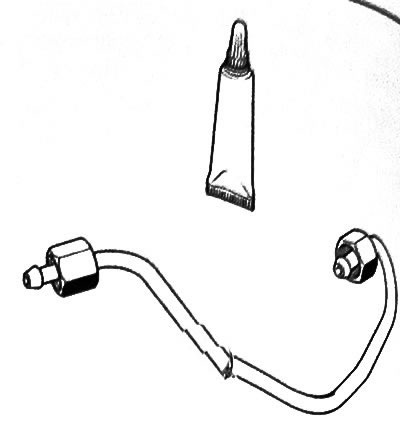

- Перед установкой нового топливопровода высокого давления необходимо слегка смазать резьбу гайки маслом из тюбика, поставляемого в новом ремкомплекте.
- Соблюдать осторожность, чтобы масло не попало внутрь топливопровода.
- Не смазывать топливопроводы высокого давления, поставляемые без тюбика - эти топливопроводы уже смазаны.
Внимание:
- Снимать заглушки с компонентов и извлекать компоненты из упаковки необходимо непосредственно перед установкой компонента.
- Обязательно заменять топливопроводы высокого давления между топливной рампой и форсунками новыми после каждого снятия.
1. Удалить заглушки с портов топливной рампы и форсунок.
2. Установить новые топливопроводы высокого давления между топливной рампой и форсунками.
3. Не затягивая, от руки навинтить гайки топливопровода высокого давления между топливной рампой и топливным насосом высокого давления, начиная со стороны топливной рампы.
4. С помощью специального ключа для затяжки соединительных гаек топливопроводов затянуть гайки топливопровода высокого давления между топливной рампой и форсунками моментом 28 Н·м.
5. Затянуть гайки крепления топливной рампы моментом 28 Н·м.
6. Установить защиту топливной рампы.
7. Установить проводку управления впрыском.
8. Установить гайку кронштейна проводки управления впрыском.
9. Подцепить зажимы проводки.
10. Подсоединить разъемы всех топливных форсунок.
11. Подсоединить разъемы всех свечей накаливания.
12. Подсоединить разъем электромагнитного клапана регулировки подачи топлива.
13. Подсоединить разъем датчика температуры топлива.
14. Подсоединить разъем датчика давления топливной рампы.
15. Установить защитную крышку топливной рампы и затянуть болт её крепления.
16. Зацепить защитную крышку топливной рампы.
17. Установить направляющую трубку маслоизмерительного щупа и затянуть крепежные болты.
18. Установить маслоизмерительный щуп.
19. Установить отводной воздуховод турбокомпрессора.
20. Подсоединить аккумуляторную батарею.
21. Заполнить систему топливом при помощи ручного подкачивающего насоса (с автоматическим удалением воздуха).
22. Убедиться в отсутствии утечек топлива.
