Снятие
При замене ремня привода газораспределительного механизма необходимо использовать следующие специальные приспособления:
- опору для силового агрегата Mot. 1390;
- фиксатор верхней мертвой точки Mot. 1536;
- приспособление для регулировки и фиксации распределительного вала впускных клапанов Mot. 1534;
- приспособление для регулировки положения и фиксации распределительного вала выпускных клапанов Mot. 1537.
Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
При необходимости установите автомобиль на двухстоечный подъемник.
С правой стороны автомобиля снимите шумоизоляцию лонжерона.

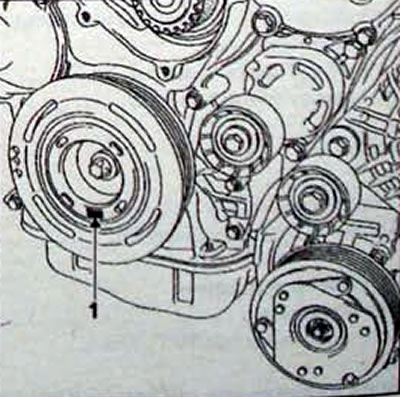

Рис. 4.2. Расположение метки ВМТ (1) на шкиве коленчатого вала

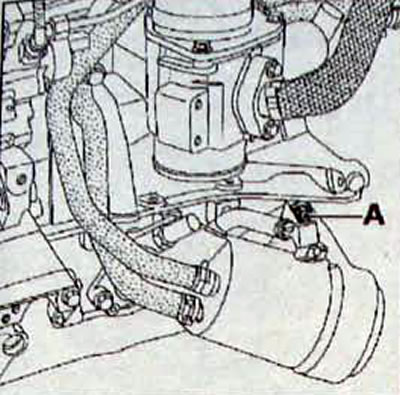

Рис. 4.3. Расположение пробки (А), закрывающей отверстие для установки фиксатора коленчатого вала

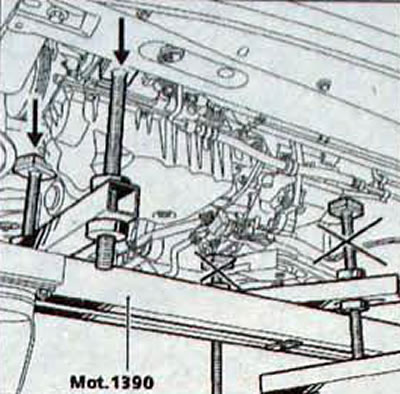

Рис. 4.4. Установка правых башмаков универсальной опоры Mot. 1390 под силовой агрегат

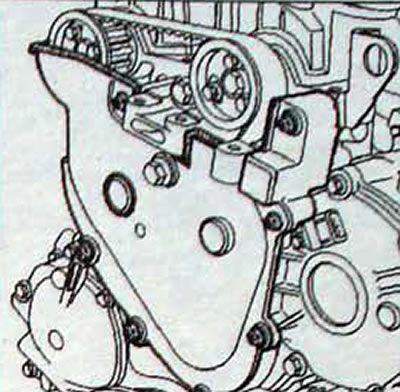

Рис. 4.5. Расположение нижнего кожуха привода газораспределительного механизма

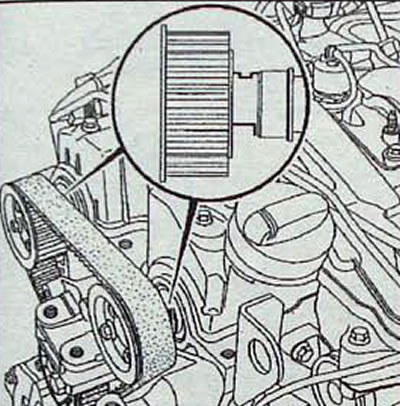

Рис. 4.6. Положение пазов распределительных валов при установке поршня 1-го цилиндра в ВМТ

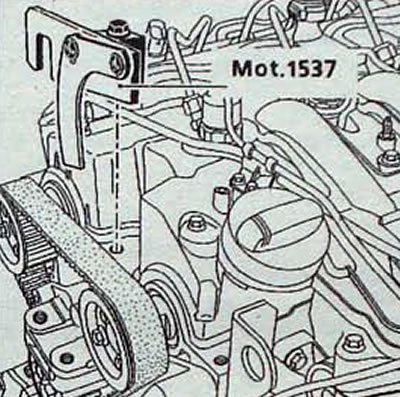

Рис. 4.7. Установка приспособления Mot. 1537 для фиксации распределительного вала выпускных клапанов

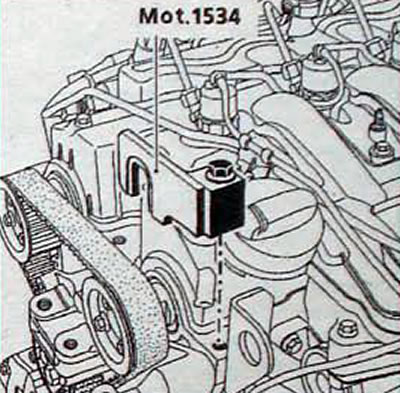

Рис. 4.8. Установка приспособления Mot. 1534 для фиксации распределительного вала впускных клапанов
- Снимите тягу ограничителя хода маятниковой подвески.
- Поверните рулевое колесо до упора вправо.
- Снимите грязезащитный щиток передней правой колесной арки.
- По метке (1, рис. 4.2) на шкиве коленчатого вала установите коленчатый вал двигателя в положение ВМТ поршня 1-го цилиндра, отверните пробку (А, рис. 4.3) и фиксатором заблокируйте коленчатый вал от проворачивания.
- Установите универсальную опору Mot. 1390 под силовой агрегат, подводя под двигатель только ее правые башмаки, при этом оба левых неиспользуемых башмака опустите как можно ниже (рис 4.4).
- Снимите верхний кожух правой опоры маятниковой подвески двигателя (рис. 4.30).
- Снимите кожух привода газораспределительного механизма и нижний кожух (рис. 4.5).
- Проверьте положение пазов распределительных валов, которые должны находиться в положении, показанным на рисунке 4.6.
- Установите приспособления для фиксации распределительных валов и осторожно затяните их крепления к головке блока цилиндров (рис. 4.7, 4.8).
- Ослабьте затяжку болта крепления натяжного ролика привода газораспределительного механизма, что приведет к ослаблению натяжения ремня.
- Отверните три болта крепления шкива к ступице и снимите шкив распределительного вала выпускных клапанов.
- Снимите ремень привода газораспределительного механизма (рис. 4.9).
- Снимите приспособление Mot. 1537.
- Снимите натяжной ролик (рис. 4.10).
- Отверните гайку и, не снимая шпильку, снимите обводной ролик ремня привода газораспределительного механизм.

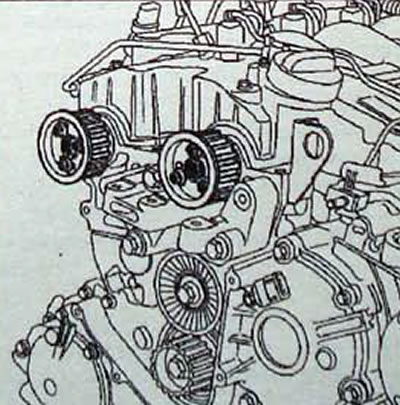

Рис. 4.9. Двигатель со снятым ремнем привода газораспределительного механизма

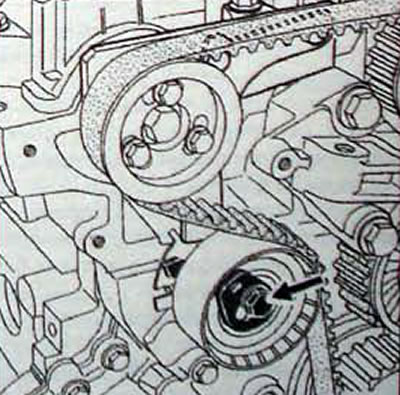

Рис. 4.10. Расположение болта крепления натяжного ролика ремня привода газораспределительного механизма

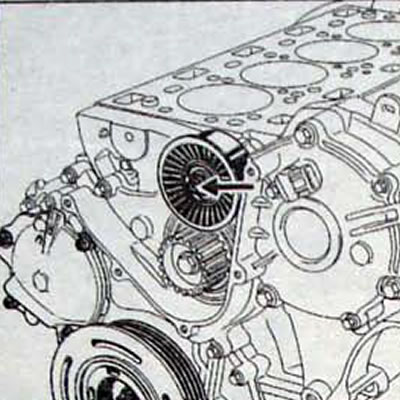

Рис. 4.11. Расположение гайки крепления обводного ролика ремня привода газораспределительного механизма

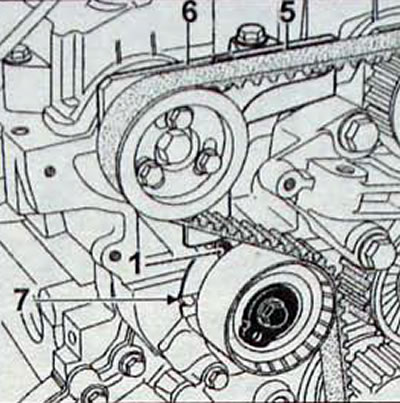

Рис. 4.12. Установка ремня привода газораспределительного механизма: 1 - подвижная метка; 5 - ребро; 6 - кромка неподвижной части приспособления Mot. 1537; 7 - паз автоматического натяжного ролика
Установка
- Установите обводной ролик.
- Установите автоматический натяжной ролик, не затягивая болт его крепления и следя за правильным положением паза (7. рис. 4.12) ролика на шплинте.
- Вверните, не затягивая окончательно три болта в середину прорезей зубчатого шкива распределительного вала впускных клапанов.
- Установите приспособление Mot. 1537 дня регулировки распределительного аала выпускных клапанов.
- Убедитесь, что коленчатый вал зафиксирован в положении ВМТ поршня 1-го цилиндра.
- Установите ремень привода ГРМ вместе с зубчатым шкивом распределительного вала выпускных клапанов, также расположив болты крепления шкива в середине его прорезей.
- Принцип действия приспособления для регулировки и фиксации выпускного распределительного вала: подвижная метка (1, рис. 4.12) нажимает на нижний торец (3. рис. 4.13) скобы (2). На верхней кромке скобы имеется два ребра (4) и (5), которые при совмещении с кромкой (6) неподвижной части приспособления повторяют положение указателя натяжного ролика.
- Отрегулируйте положение натяжного ролика, повернув эксцентрик ролика против часовой стрелки, затем еще примерно на 5°. совмещая кромки (5) и (6).
- Затяните болт (1. рис. 4.14) крепления натяжного ролика и болты (2) крепления зубчатых шкивов распределительных валов моментом 10 Н·м.
- Снимите приспособления для регулировки положения распределительных валов Mot. 1534 и Mot 1537 и фиксатор ВМТ Mot. 1536.
- Поверните коленчатый вал на два оборота по часовой стрелке.
- Зафиксируйте коленчатый вал в положении ВМТ, при этом метка ВМТ на шкиве коленчатого вала для привода вспомогательного оборудования должна расположиться по вертикальной оси двигателя.
- Установите приспособления Mot. 1534 и Mot. 1537 для регулировки положения распределительных валов.
- Убедитесь, что лапка приспособления Mot. 1537 свободно перемещается по вертикали.
- Ослабьте не более чем на один оборот болты крепления зубчатых шкивов распределительных валов.
- Проверка натяжения ремня привода газораспределительного механизма и регулировки распределительных валов
- Ослабьте затяжку болта (1, рис. 4.14) крепления натяжного ролика, удерживая эксцентрик шестигранным ключом на 6 мм.
- Поверните эксцентрик натяжного ролика по часовой стрелке до совмещения торца ребра (3, рис. 4.14) лапки (4) с верхней кромкой (5) неподвижной части приспособления Mot. 1537.
- Затяните болт крепления натяжного ролика моментом 25 Н·м (рис. 4.14).
- Затяните болты крепления зубчатых шкивов распределительных валов моментом 10 Н·м (рис. 4.14).
- Снимите приспособления Mot. 1534 и Mot. 1537 для регулировки положения распределительных валов и фиксатор ВМТ Mot. 1536.
- Заверните пробку в отверстие под фиксатор верхней мертвой точки, нанеся небольшое количество состава RHODORSEAL 5661 на резьбу пробки и затяните ее моментом 22 Н·м.
- Дальнейшая установка проводится в последовательности, обратной снятию.

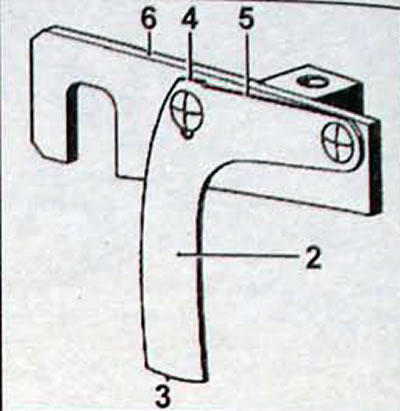

Рис. 4.13. Приспособление Mot 1537: 2 - скоба; 3 - нижний торец приспособления; 4 - ребро; 5 - ребро; 6 - кромка неподвижной части приспособления Mot. 1537

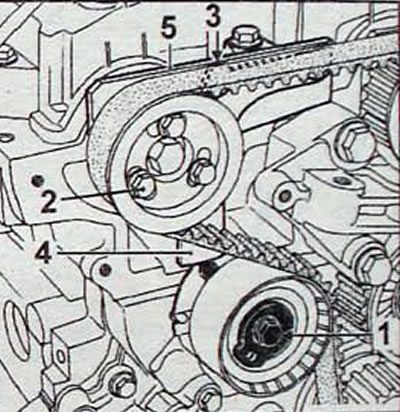

Рис. 4.14. Регулировка натяжения ремня привода газораспределительного механизма: 1 - болт крепления натяжного ролика; 2 - болт крепления шкива распределительного вала; 3 - ребро; 4 - лапка; 5 - кромка неподвижной части приспособления Mot. 1537
