Снятие
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
- Отсоедините разъем от датчиков температуры воздуха, давления, потенциометра положения дроссельной заслонки и положения распределительного вала (рис. 1.36).

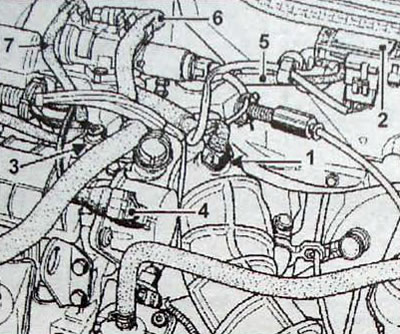

Рис. 1.36. Датчики и трубки топливной системы: 1 - датчик температуры воздуха; 2 - датчик давления; 3 - потенциометр положения дроссельной заслонки; 4 - датчик положения распределительного вала; 5 - вакуумная трубка датчика давления; 6 - вакуумный шланг вакуумного усилителя тормозов; 7 - трубопровод отвода паров топлива
- Отсоедините трубопровод отвода паров топлива, вакуумный шланг от вакуумного усилителя тормозов и вакуумную трубку от датчика давления.
- Ослабьте хомут крепления воздухозаборного патрубка на дроссельном узле.
- Отверните три гайки крепления воздушного фильтра.
- Снимите фильтр и воздухозаборный патрубок.
- Отсоедините трубку отвода паров масла (3. рис. 1.37).

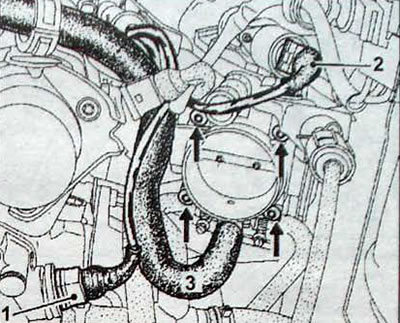

Рис. 1.37. Снятие дроссельного узла: 1 - датчик температуры охлаждающей жидкости; 2 - клапан регулировки холостого хода; 3 - трубка отвода паров масла; Стрелки - болты крепления дроссельного узла
- Отсоедините разъем от датчика температуры охлаждающей жидкости и клапана регулировки холостого хода.
- Отверните четыре болта крепления дроссельного узла, при этом не отсоединяйте шланги подвода охлаждающей жидкости к дроссельному узлу.
- Снимите термоизоляцию, расположенную между дроссельным узлом и коллектором.
- Отсоедините разъемы от топливных форсунок.
- Снимите держатель жгута проводов.
- Отсоедините провода и трубки, закрепленные на коллекторе и отведите их вправо, в сторону блока управления системой впрыска топлива.
- Отсоедините подающий топливный шланг с зеленой меткой, находящийся в районе маховика двигателя (2. рис. 1.38)

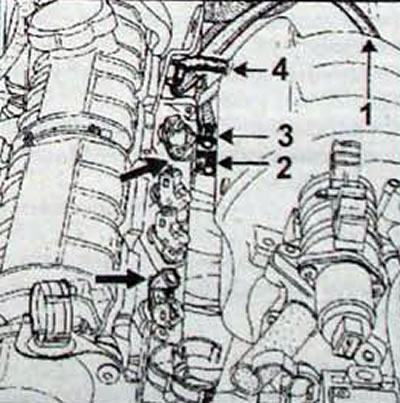

Рис. 1.38. Расположение подающего (2) и возвратного (3) топливных шлангов, вакуумной трубки регулятора давления (4) и проводов соединения с «массой» (1)
- Отсоедините возвратный топливный шланг с красной меткой (3). находящийся в районе привода газораспределительного механизма.
- Отсоедините вакуумную трубку (4) от регулятора давления топлива
- Отверните две гайки крепления топливораспределительной магистрали.
- Отсоедините два провода соединения с «массой».
- Перемещая вдоль впускного коллектора, снимите топливораслределительную магистраль.
Установка
- Убедитесь в наличии двух пластиковых распорных втулок, расположенных на шпильках крепления магистрали, между шпильками и головкой
- Снимите приклеенные прокладки на термоизоляции дроссельного узла и замените их новыми, при этом необязательно их приклеивать.
- Дальнейшая установка проводится в последовательности, обратной снятию.
